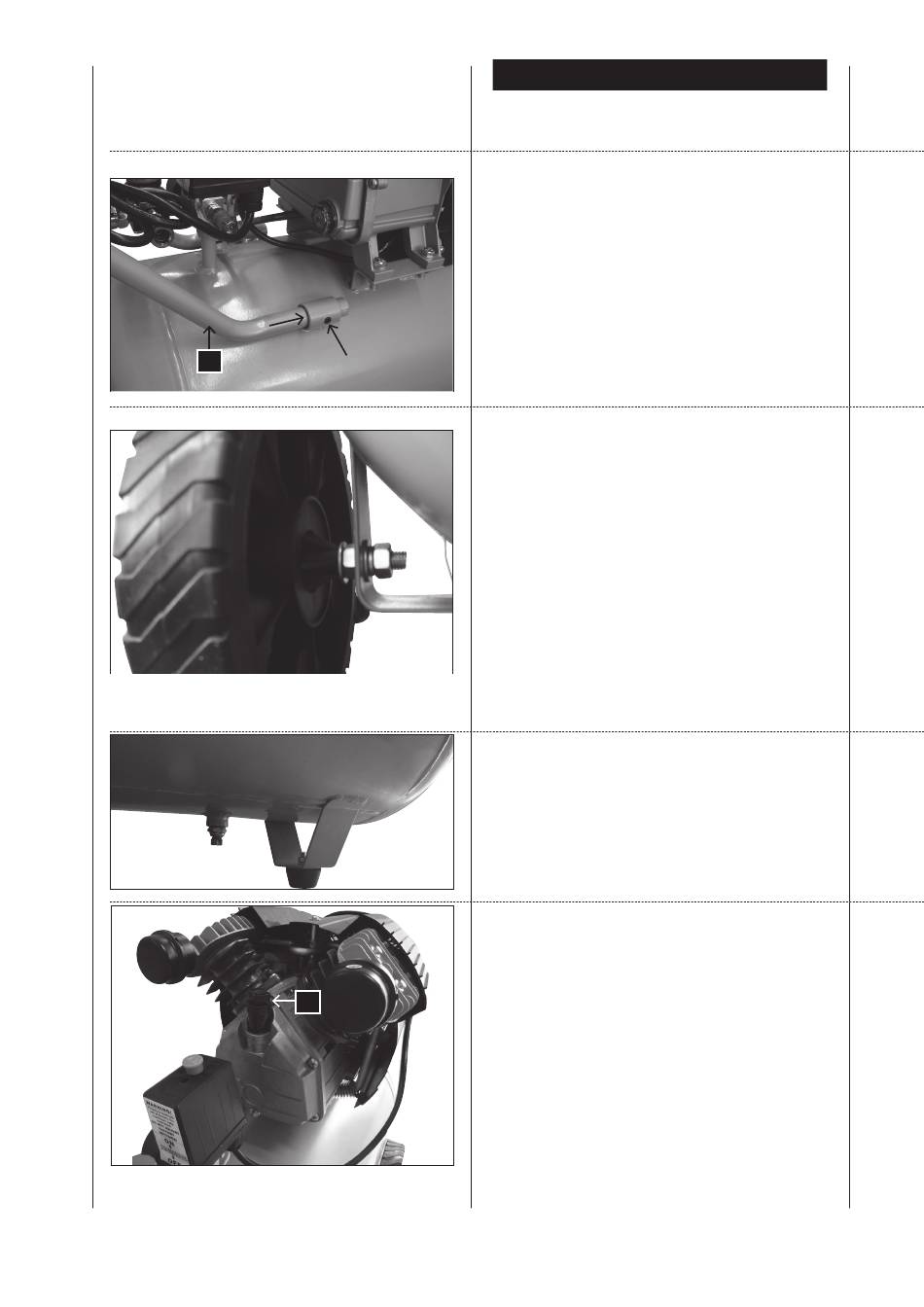

Montage
Handgriff
Der Handgriff des Modells muss wie folgt montiert wer-
den:
Fig. 2
1 Holen Sie die beiden Gewindestifte aus dem Plastik-
beutel und stecken Sie sie in die Gewindelöcher in den
Handgriffröhren.
2 Schieben Sie die beiden Enden des Handgriffs in die
Befestigungslöcher.
3 Ziehen Sie die Schrauben an, um den Handgriff an Ort
und Stelle zu sichern.
Räder, Fig. 3
1 Um die Räder (12) zu befestigen, führen Sie zuerst
eine Scheibe mit dem Radbolzen durch das Rad. Dann
fügen Sie eine Scheibe und eine Sechskantmutter auf
der Innenseite des Rades hinzu. Nun ziehen Sie die
Mutter soweit von Hand an, dass sich das Rad noch
drehen lässt.
2 Schieben Sie die Radeinheit durch die Lasche unter
dem Tank.
3 Befestigen Sie diese mit einer Scheibe, einer Sicher-
heitsscheibe und einer Mutter und ziehen diese fest
an.
4 Wiederholen Sie diesen Vorgang für das zweite Rad.
Gummifuß, Fig. 4
Befestigen Sie den Gummifuß an der Lasche unten an der
Vorderseite des Tanks unter Verwendung der mitgeliefer-
ten Schraube, Beilagscheiben und Mutter.
Öl, Fig. 5
Warnung: Unbedingt vor dem ersten Einsatz Ölstand überprü-
fen!
Ein Betrieb ohne Öl führt zu nicht reparablen Schäden am
Gerät und macht die Garantie ungültig.
1 Entfernen Sie die Öleinlassschraube mit Messstab (14)
aus Plastik oben am Kurbelkasten des Kompressorge-
häuses.
2 Prüfen Sie den Ölstand indem Sie den Messstab ganz
eindrehen. Das Öl muss die Markierung bedecken.
3 Drehen Sie den Ölmessstab (14) wieder ein und ziehen
diesen fest an.
