Montering
Handtag

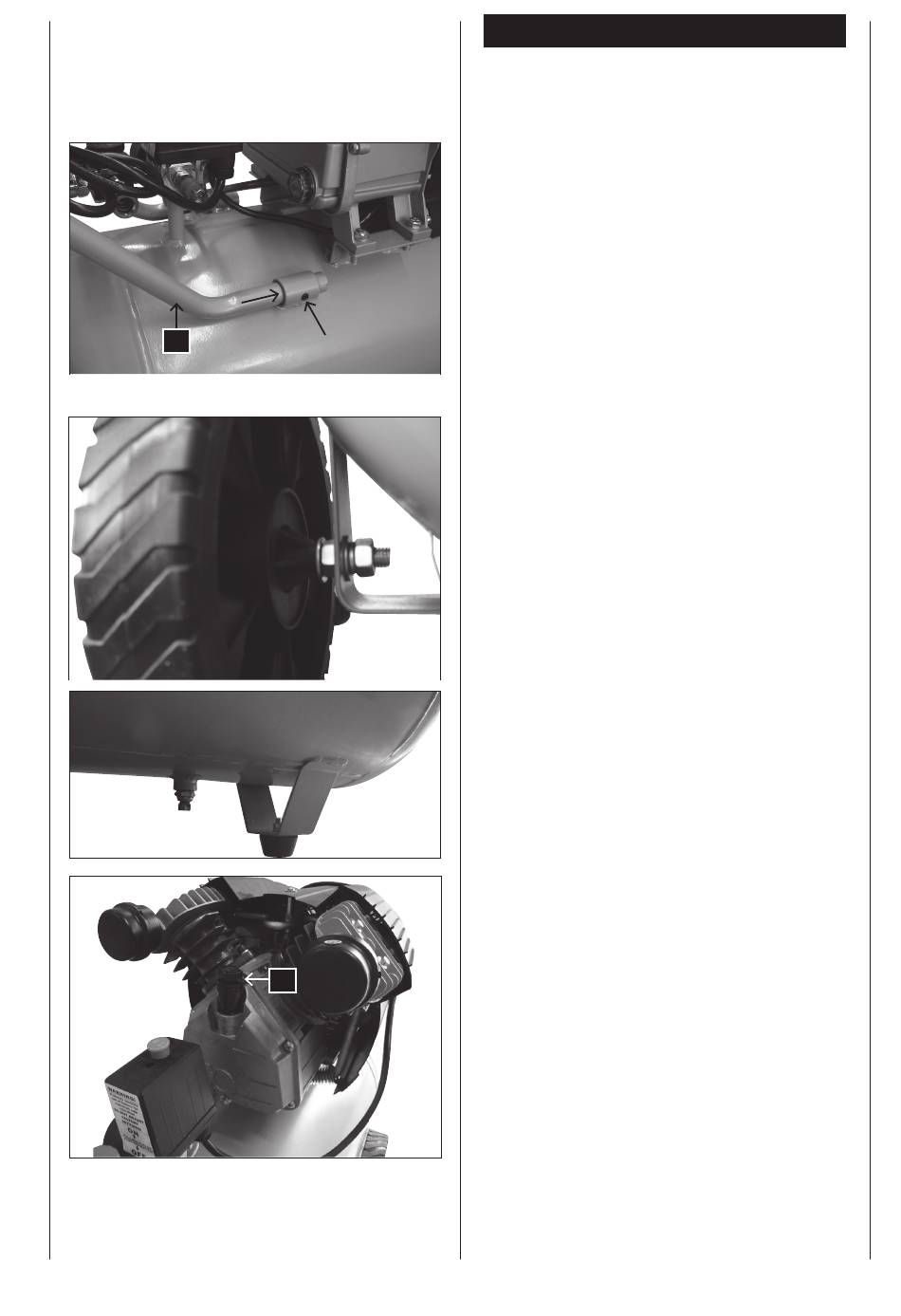

Kompressorhandtaget monteras så här:
Fig. 2
1 Ta de två gängade stiften från tillbehörspåsen och sätt
i dem i de gängade hålen i handtagsrören.
2 Skjut in de två handtagsändarna i fästhålen.
3 Dra åt skruvarna för att fästa handtaget på plats.
Hjul, fig. 3
1 För att säkra hjulen (12), placera först en skiva med
hjulbultarna genom hjulet. Lägg sedan till en skiva och
en sexkantsmutter i hjulet. Dra åt muttern för hand i
så hög utsträckning som fortfarande låter hjulet rotera.
2 Skjut hjulet genom klämman under tanken.
3 Fäst det sedan med en skiva, ett säkerhetsglas och en
mutter och dra åt dem tillsammans.
4 Upprepa processen för det andra hjulet.
Gummifot, fig. 4
Fäst gummifoten till fliken på nedre främre delen av tan-
ken genom att använda den skruv, bricka och mutter som
tillhandahålls.
Olja, fig. 5
Varning: Det är viktigt att kontrollera oljenivån innan första
användning!
Att använda maskinen utan olja orsakar ohjälplig skada
och gör garantin ogiltig.
1 Ta bort oljeinloppsplastpluggen med mätsticka (14) från
den övre delen av vevhuset i kompressorlagret.
2 Kontrollera oljefyllningsnivån genom att helt skruva i
mätstickan. Oljan måste täcka märkningen.
3 Återinsätt oljemätstickan (14) och dra åt den.
