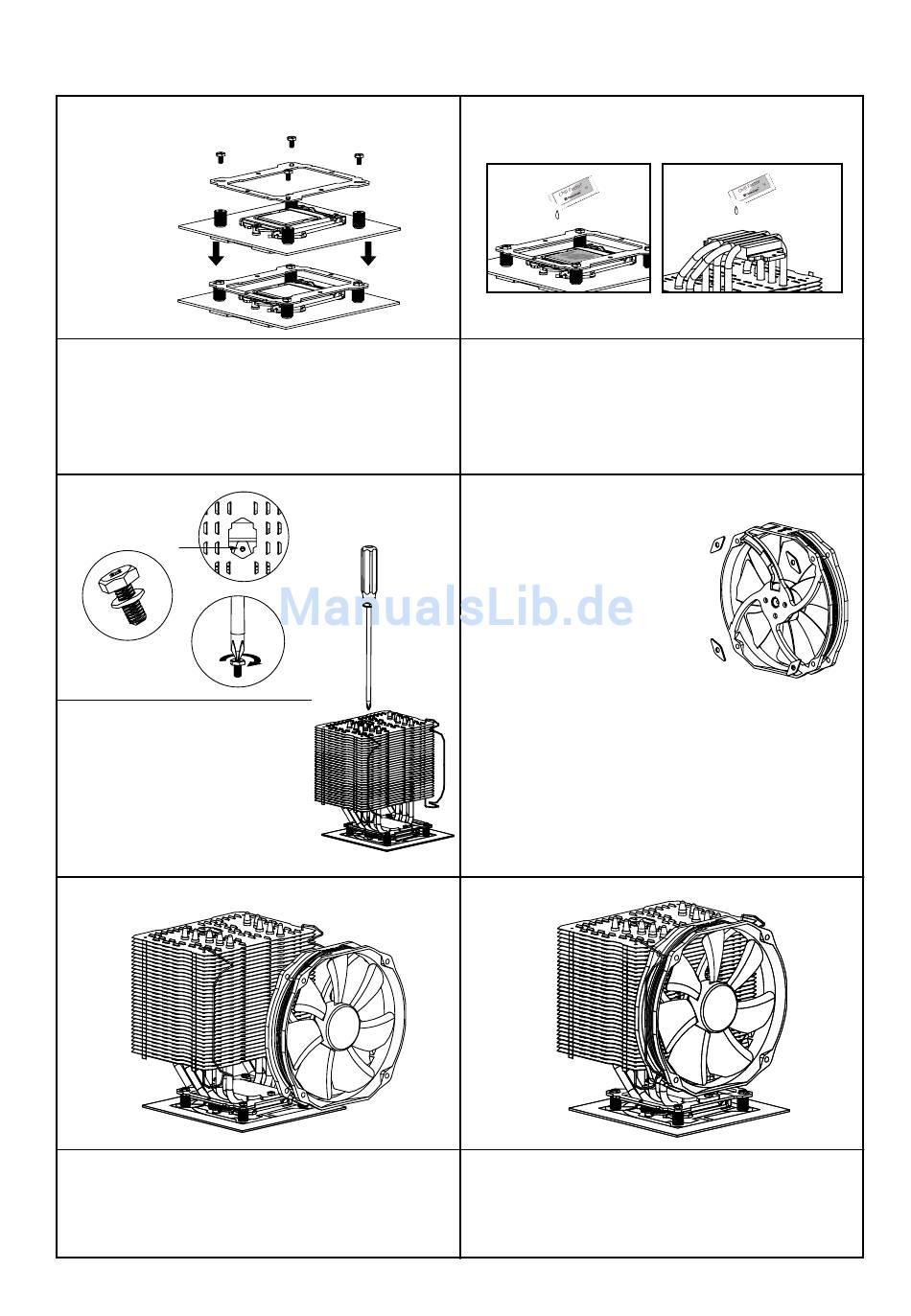

Schritt 4:
1
Setzen Sie den Montagerahmen auf die vier
Rändelschrauben. Verwenden Sie die vier M3 L6
Schrauben, um den Montagerahmen auf den
Rändelschrauben zu befestigen.
Schritt 6:
Führen Sie den mitgelieferten
Schraubendreher durch die
Öffnung in der Mitte des Kühl- Ö
körpers, um leichter Zugang zu
den M3L7 Schrauben mit den
Unterlegscheiben unterhalb des
Kühlers zu erhalten.
Schritt 8:
Positionieren Sie den mitgelieferten TY-140
Black auf dem Kühlkörper und sichern Sie ihn
mit den vorab angebrachten Lüfterklammern,
indem Sie die Enden der Klammern in die
Montagelöcher des Lüfters einrasten lassen.
The Ultimate Cooling Solutions!
4
2
3
Schritt 5:
Tragen Sie dann eine hauchdünne Schicht der
mitgelieferten Wärmeleitpaste auf der Oberfläche
der CPU und auf der Unterseite des Kühlers auf.
Schritt 5:
Setzen Sie die vier Anti-
Vibrationspad auf den Lüfter.
Achten Sie darauf, dass die
Löcher der Pads mit denen
des Lüfters übereinanderliegen.
Soll kühle Luft zum Kühler
hineinfließen, setzen Sie die
Pads wie auf der Zeichnung an.
Soll die warme Luft abgesaugt werden, setzen
Sie die Pads auf die gegenüberliegende Seite
des Lüfters. Dann befestigen Sie den Lüfter
mit den Pads auf dem Kühlkörper.
Schritt 9:
Verbinden Sie den TY-140 Black mit dem
CPU-PWM-Lüfteranschluss Ihres Mainboards.
