Thermalright Macho Direct Installationsanleitung Seite 15

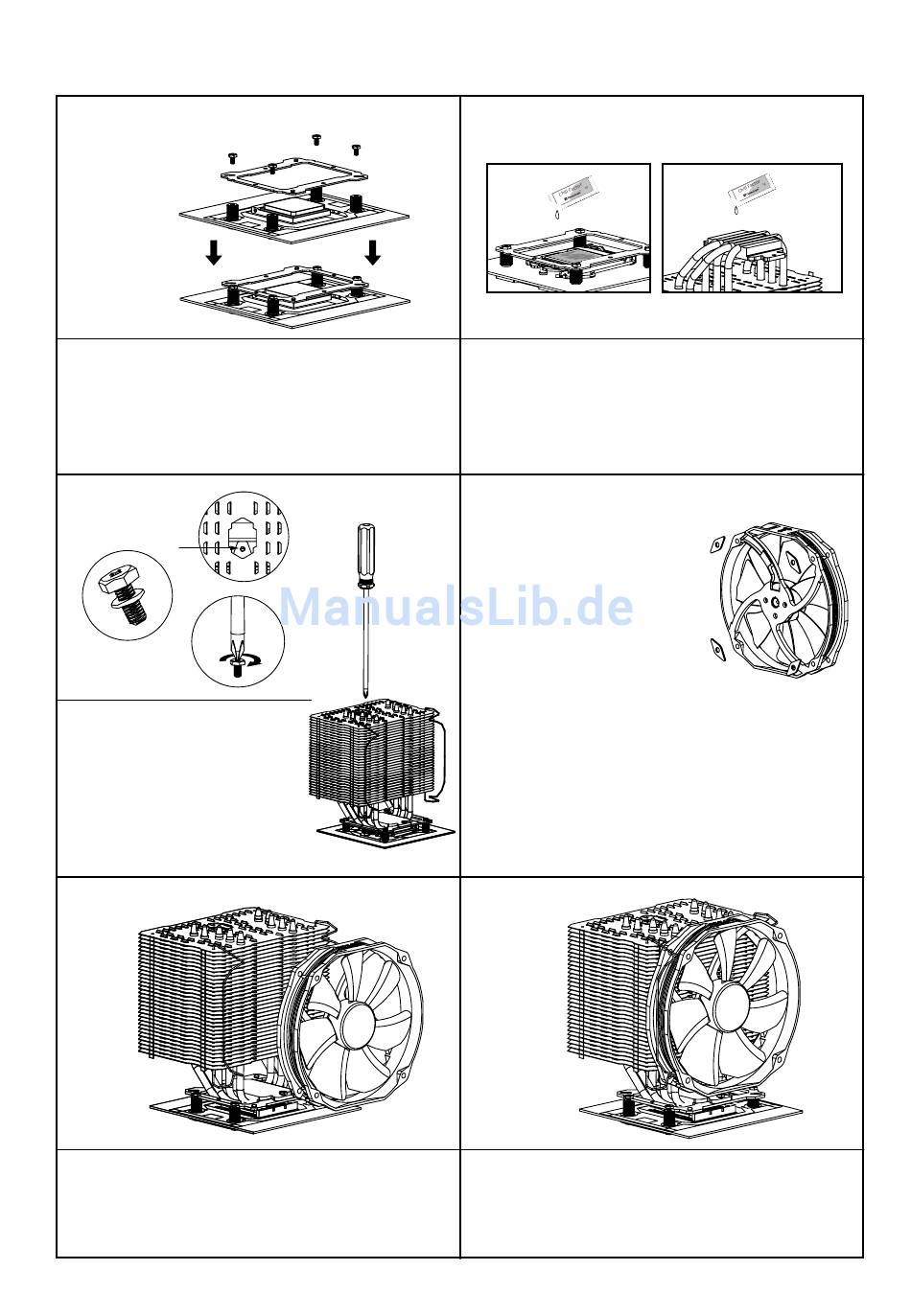

Schritt 4:
1
Setzen Sie den Montagerahmen auf die Rändel-
schrauben. Verwenden Sie die vier M3L6
Schrauben, um den Montagerahmen auf den
Rändelschrauben zu befestigen
Schritt 6:
Führen Sie den mitgelieferten
Schraubendreher durch das
Loch in der Mitte des
Kühlkörpers, um leichter
Zugang zu den M3L7
Schrauben unterhalb des Kühlers
zu erhalten.
Schritt 8:
Positionieren Sie den mitgelieferten TY-140 Black
auf dem Kühlkörper und sichern Sie ihn mit den
vorab angebrachten Lüfterklammern, indem Sie die
Enden der Klammern in die Montagelöcher des
Lüfters einrasten lassen.
The Ultimate Cooling Solutions!
4
2
3
Schritt 5:
Tragen Sie eine hauchdünne Schicht
Wärmeleitpaste auf der Oberfläche der CPU und
auf der Unterseite des Kühlers auf.
Schritt 7:
Setzen Sie die vier Anti-
Vibrationspad auf den Lüfter.
Achten Sie darauf, dass die
Löcher der Pads mit denen
des Lüfters übereinanderliegen.
Soll kühle Luft zum Kühler
hineinfließen, setzen Sie die
Pads wie auf der Zeichnung ein.
Soll die warme Luft abgeführt werden, so setzen
Sie die Pads auf die gegenüberliegende Seite
des Lüfters.
Dann befestigen Sie den Lüfter mit den Pads auf
dem Kühlkörper.
Schritt 9:
Verbinden Sie den TY-140 Black mit dem
CPU-PWM-Lüfteranschluss Ihres Mainboards.
www.thermalright.com
12
