Thermalright Macho Direct Installationsanleitung Seite 6

Installationsanleitung :

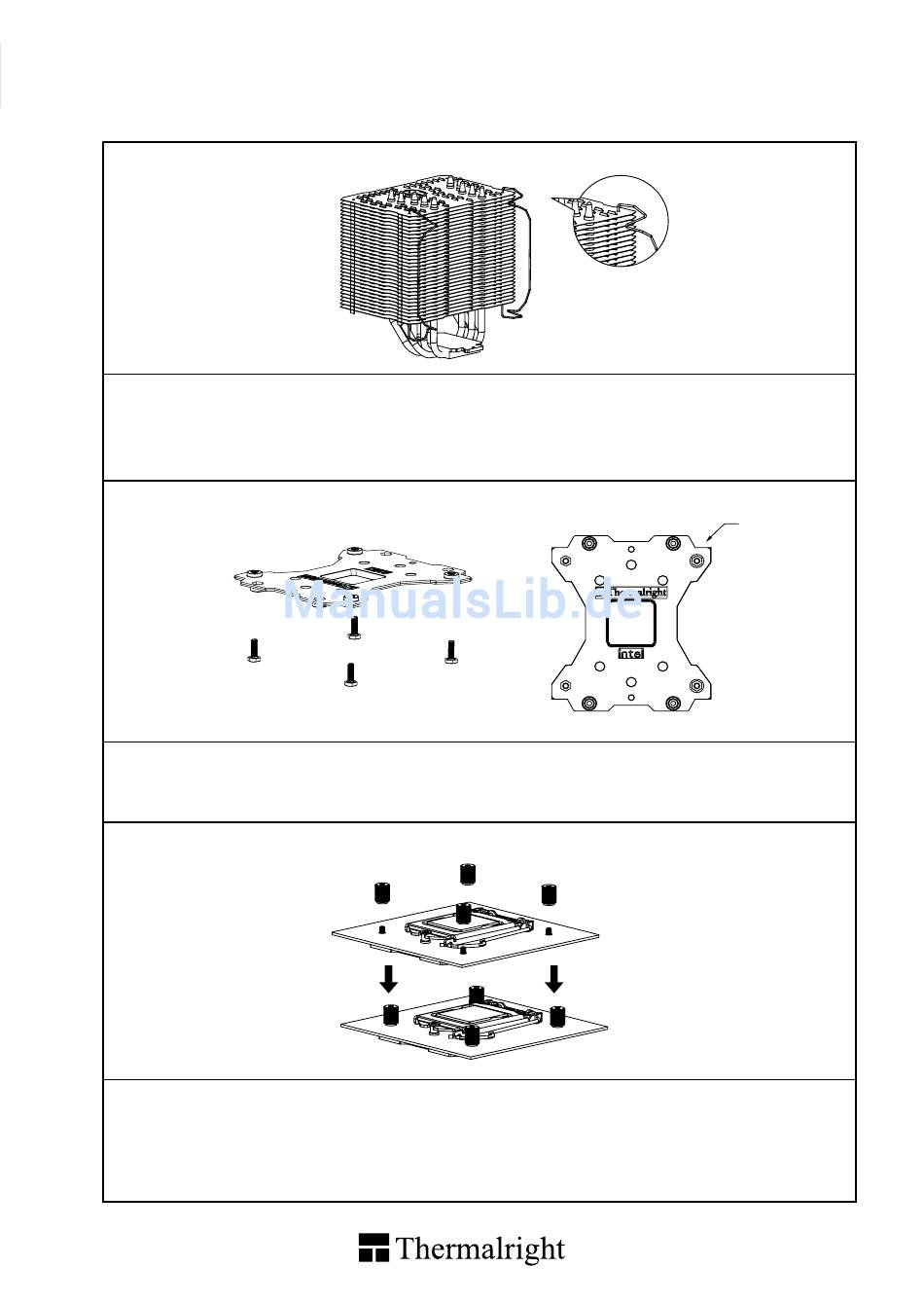

Schritt 1:
Nachdem Sie den Macho aus der Verpackung genommen haben, bringen Sie zunächst die
Lüfterklammern an, indem Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers
einfädeln (siehe Zeichnung). Dies vereinfacht die spätere Lüfterinstallation.
Schritt 2:
Führen Sie die vier M3L8 Schrauben jeweils von unten durch die Backplate und legen dann die
Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden
Gewinde.
Schritt 3:
Platzieren Sie das Mainboard von oben auf die Backplate, so dass die hervorstehenden
Schraubgewinde durch die Löcher um den Prozessorsockel gehen. Schrauben Sie die vier
beiliegenden Rändelschrauben auf die vier Schraubengewinde. Achten Sie dabei darauf, dass die
Seite mit der Unterlegscheibe zur Backplate zeigt.
3
4
1
2
3
1150
1151
1155
1156
