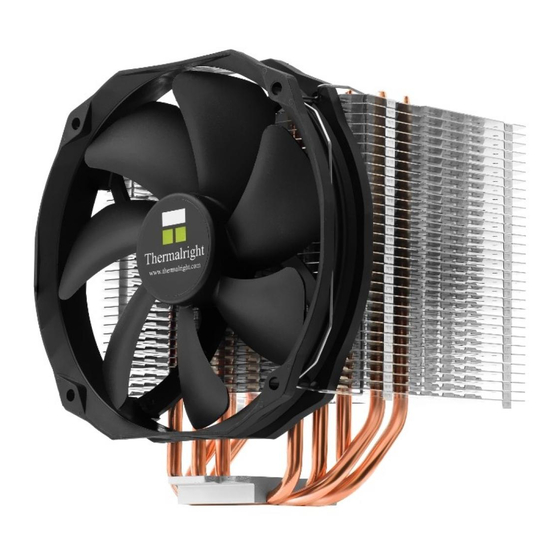

Thermalright Macho Direct Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Thermalright Anleitungen
  4. PC-Komponenten
  5. Macho Direct
  6. Bedienungsanleitung

Thermalright Macho Direct Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Macho Direct:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

Thermalright
Macho Direct

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Thermalright Macho Direct

Inhaltszusammenfassung für Thermalright Macho Direct

  • Seite 1 Thermalright Macho Direct...
  • Seite 3 Assembly package Macho Direct × 4 × 4 × 1 × 5 × 4 × 4 × 3 × 5 × 1 × 1 Chill Factor × 8 × 4 × 1 × 1...

  • Seite 4: Exploded View

    Macho Direct Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Heatsink Body M3L7 Screw TY-140 Black M3L6 Screw Anti-Vibration Pads Screw Nut Mounting Plate Motherboard Backplate cap Mylar Film...
  • Seite 5 M3L10 Screw ×5 M3 L6 Screw ×5 Anti-Vibration Pad x8 Intel Washer (small) ×4 AMD Washer (big) ×4 Backplate Cap ×1 Fan Clip ×4 Thermal paste ×1 Screw driver ×1 TY-140 Black ×1 Mylar Film ×1 The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 6: Installation Instructions

    1156 Step 1 : Fan clips installaion Step 2 : Backplate Installation Take out Macho Direct Heat-sink from the Choose the platform (775/1150/1151/1155/1156/1366) color box. Pull both ends of the fan clip and you are in use. Make four M3L10 Screw Pillars go...
  • Seite 7 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-140 Black. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 8 Macho Direct Intel 2011/2011-3/2066 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Heatsink Body Anti-Vibration Pads TY-140 Black M3L7 Screw M3L6 Screw Mounting Plate LGA2011 Type B Screw Pillars Motherboard...
  • Seite 9 Macho Direct Component Chill Factor Macho Heatsink Body ×1 Anchoring Mount ×1 Metal Back Plate ×1 LGA2011 Type B M3L7 Screw ×3 Screw Nut ×4 Screw Pillars x4 M3L10 Screw ×5 M3 L6 Screw ×5 Anti-Vibration Pad x8 Intel Washer (small) ×4 AMD Washer (big) ×4...
  • Seite 10 Step 1 : Fan clips installaion Take out Macho Direct Heat-sink from the color box. Pull both ends of the fan clip and make them go through holes on the corners of the heat-sink (as shown in the picture.) Repeat for the other fan clip.
  • Seite 11 Macho Direct Step 4: Step 4 : Applying Thermal Paste Apply the Thermal Paste to the base of the heat-sink and the surface of the CPU evenly. (A flat edge, like a business card or an old credit card would be beneficial in spreading the thermal paste.)
  • Seite 12 AM2/AM2+/AM3+AM3+/AM4/FM1/FM2/FM2+ Macho Direct Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Heatsink Body M3L7 Screw TY-140 Black M3L6 Screw Anti-Vibration Pads Screw Nut Mounting Plate Motherboard AMD Washer(big) Mylar Film...
  • Seite 13 Macho Direct Component Chill Factor Macho Heatsink Body ×1 Anchoring Mount ×1 Metal Back Plate ×1 LGA2011 Type B M3L7 Screw ×3 Screw Nut ×4 Screw Pillars x4 M3L10 Screw ×5 M3 L6 Screw ×5 Anti-Vibration Pad x8 Intel Washer (small) ×4 AMD Washer (big) ×4...
  • Seite 14 Step 2: Step 1 : Fan clips installaion Step 2 : Backplate Installation Take out Macho Direct Heat-sink from the Choose the platform (AMD) you are in use. Make four color box. Pull both ends of the fan clip and...
  • Seite 15 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-140 Black. The Ultimate Cooling Solutions! www.thermalright.com...

  • Seite 16: Explosionszeichnung

    Macho Direct Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Kühlkörper TY-140 Black M3L7 Schraube M3L6 Schraube Anti-Vibrationpads Montagerahmen Rändelschraube Mainboard Backplate Einsatz Leitschutzfolie Intel Unterlegscheibe (klein)
  • Seite 17 Rändelschraube ×4 Adapterschra ube x4 M3L10 Schraube ×5 M3L6 Schraube ×5 Anti-Vibrations pad x8 Intel Unterlegscheibe AMD Unterlegscheibe Backplate Cap ×1 (klein) ×4 (groß) ×4 Lüfterklammer ×4 Wärmeleitpaste ×1 Schraubendreher ×1 TY-140 Black ×1 Leitschutzfolie ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 18 Installationsanleitung: Schritt 1: Schritt 2: 1150 1366 1151 1155 1156 Nachdem Sie den Macho aus der Verpackung Achten Sie auf die entsprechenden Intel Sockel genommen haben, bringen Sie zunächst die (775/1150/1151/1155/1156/1366) vorgesehene Lüfterklammern an, indem Sie sie in die dafür Bohrungen in der Multi Plattform Backplate.
  • Seite 19 Verbinden Sie den TY-140 Black mit dem Black auf dem Kühlkörper und sichern Sie ihn CPU-PWM-Lüfteranschluss Ihres Mainboards. mit den vorab angebrachten Lüfterklammern, indem Sie die Enden der Klammern in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 20 Macho Direct Intel 2011/2011-3/2066 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Kühlkörper TY-140 Black M3L7 Schraube Anti-Vibrationpads M3L6 Schraube Montagerahmen LGA2011 Type B Adapterschraube Mainboard...
  • Seite 21 Macho Direct Komponenten Chill Factor Multi Platform Macho Kühlkörper ×1 Montagerahmen ×1 Backplate x1 LGA2011 Type B M3L7 Schraube ×3 Rändelschraube ×4 Adapterschra ube x4 M3L10 Schraube ×5 M3L6 Schraube ×5 Anti-Vibrations pad x8 Intel Unterlegscheibe AMD Unterlegscheibe Backplate Cap ×1 (klein) ×4...
  • Seite 22 Installationsanleitung: Schritt 1: Nachdem Sie den Macho aus der Verpackung genomme n haben, bringen Sie bitte zunä cht die Lüfterklam me rn an, i nde m Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers fädeln (siehe Zeichnung). Dies vereinfacht die spätere Lüfterinstallation. Schritt 2: Platzieren Sie das Mainboard auf eine feste Unterlage, z.B.
  • Seite 23 Macho Direct Schritt 4: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf. Schritt 5: Schritt 6: Setzen Sie die vier Anti- Vibrationspad auf den Lüfter. Achten Sie darauf, dass die Löcher der Pads mit denen...
  • Seite 24 Macho Direct AM2/AM2+/AM3+AM3+/AM4/FM1/FM2/FM2+ Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Kühlkörper TY-140 Black M3L7 Schraube M3L6 Schraube Anti-Vibrationpads Montagerahmen Rändelschraube AMD Unterlegscheibe (groß) Backplate Einsatz Leitschutzfolie...
  • Seite 25 Macho Direct Komponenten Chill Factor Multi Platform Macho Kühlkörper ×1 Montagerahmen ×1 Backplate x1 LGA2011 Type B M3L7 Schraube ×3 Rändelschraube ×4 Adapterschra ube x4 M3L10 Schraube ×5 M3L6 Schraube ×5 Anti-Vibrations pad x8 Intel Unterlegscheibe AMD Unterlegscheibe Backplate Cap ×1 (klein) ×4...
  • Seite 26 Installationsanleitung: Schritt 1: Schritt 2: Nachdem Sie den Macho Direct aus der Achten Sie auf die für den AMD Sockel vorgesehene Verpackung genommen haben, bringen Sie Bohrungen in der Multi Plattform Backplate. zunächst die Lüfterklammern an, indem Sie Führen Sie die vier M3L10 Schrauben jeweils von sie in die dafür vorgesehenen Löcher in den...
  • Seite 27 Verbinden Sie den TY-140 Black mit dem auf dem Kühlkörper und sichern Sie ihn mit den CPU-PWM-Lüfteranschluss Ihres Mainboards. vorab angebrachten Lüfterklammern, indem Sie die Enden der Klammern in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 28 Macho Direct Intel 775/1150/1151/1155/1156/1366 分解圖 注意 ! 在您安裝前請先至官網確認是否有最新更新的安裝指南 風扇線扣 散熱器本體 TY-140 Black M3L7 螺絲 M3L6 螺絲 風扇避震墊 固定框 手轉螺絲 主機板 Intel 墊片 ( 小 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3L10 螺絲...
  • Seite 29 M3L10 螺絲 ×5 M3L6 螺絲 ×5 風扇避震墊 x8 775/AMD 背蓋 ×1 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x4 風扇線扣 ×4 導熱膏 ×1 十字起子 ×1 TY-140 Black ×1 塑膠絕緣片 ×1 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 30 安裝指南 : 步驟一 : 步驟二 : 1150 1366 1151 1155 1156 步驟一 : 步驟二 : 依照您的處理器類型 ( 775/1150/1151/1155/1156/1366 ) 先將風扇線扣裝置於散熱器本體。 選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板 及塑膠絕緣片後套上 Intel 墊圈 ( 小 )。 步驟三 : 步驟三 : 注意 ! 當您安裝於 775 主機板時，請先將 775 背蓋安裝於背板上。 步驟四...
  • Seite 31 步驟八 : 步驟七 : 將散熱器置放於中央處理器 上，再用 M3L7 螺絲穿過散熱 步驟八 : 器底部兩邊的螺絲孔位，鎖入 將四個風扇避震墊黏貼於風扇的四個螺絲孔位。 固定框的對應孔位。( 附贈的 注意 !!! 風扇避震墊需黏貼於出風面，出風面即 長頸十字起子，穿過散熱器中 是有風扇框架那面。 間的孔，使安裝更方便 ) 步驟九 : 步驟十 : 步驟九 : 步驟十 : 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 最後將風扇接頭插入主機板上的 CPU FAN 插 螺絲固定孔。 槽，安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 32 Macho Direct Intel 2011/2011-3/2066 分解圖 注意 ! 在您安裝前請先至官網確認是否有最新更新的安裝指南 風扇線扣 散熱器本體 TY-140 Black M3L7 螺絲 風扇避震墊 M3L6 螺絲 固定框 LGA2011 手轉螺絲螺絲 主機板...
  • Seite 33 Macho Direct 分裝圖 Chill Factor 散熱器本體 ×1 固定框 ×1 鐵背板 ×1 LGA2011 M3L7 螺絲 ×3 手轉螺絲 ×4 手轉螺絲 x4 M3L10 螺絲 ×5 M3L6 螺絲 ×5 風扇避震墊 x8 775/AMD 背蓋 ×1 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x4 風扇線扣...
  • Seite 34 安裝指南 : 步驟一 : 步驟一 : 先將風扇線扣裝置於散熱器本體。 步驟二 : 步驟二 : 將 LGA2011 手轉螺絲依序轉上中央處理器周圍的四個螺絲孔位。 步驟三 : 步驟三 : 將固定框置於手轉螺絲上，再將 M3L6 螺絲穿過固定框，依序鎖入手轉螺絲上。...
  • Seite 35 Macho Direct 步驟四 : 步驟四 : 塗抹導熱膏於散熱器熱導管及中央處理器銅蓋上。 步驟五 : 步驟六 : 步驟六 : 將四個風扇避震墊黏貼於風扇 的四個螺絲孔位。 注意 !!! 風扇避震墊需黏貼於 出風面，出風面即是 有風扇框架那面。 步驟五 : 將散熱器置放於中央處理 器上，再用 M3L7 螺絲穿 過散熱器底部兩邊的螺絲 孔位，鎖入固定框的對應 孔位。( 附贈的長頸十字 起子，穿過散熱器中間的 孔，使安裝更方便 ) 步驟七 : 步驟八 : 步驟七 : 步驟八 : 將風扇平貼於散熱器上，並將風扇線扣扣置風扇...
  • Seite 36 Macho Direct AM2/AM2+/AM3+AM3+/AM4/FM1/FM2/FM2+ 分解圖 注意 ! 在您安裝前請先至官網確認是否有最新更新的安裝指南 風扇線扣 散熱器本體 TY-140 Black M3L7 螺絲 M3L6 螺絲 風扇避震墊 固定框 手轉螺絲 主機板 AMD 墊片 ( 大 ) 775/AMD 背蓋 塑膠絕緣片 鐵背板 M3L10 螺絲...
  • Seite 37 Macho Direct 分裝圖 Chill Factor 散熱器本體 ×1 固定框 ×1 鐵背板 ×1 LGA2011 M3L7 螺絲 ×3 手轉螺絲 ×4 手轉螺絲 x4 M3L10 螺絲 ×5 M3L6 螺絲 ×5 風扇避震墊 x8 775/AMD 背蓋 ×1 Intel 墊片 ( 小 ) x 4 AMD 墊片 ( 大 ) x4 風扇線扣...
  • Seite 38 安裝指南 : 步驟一 : 步驟二 : 步驟一 : 步驟二 : 先將風扇線扣裝置於散熱器本體。 依照您的處理器類型選擇對應於背板的孔位，將四 根 M3L10 螺絲穿過背板及塑膠絕緣片後套上 AMD 墊圈 ( 大 )。 步驟三 : 步驟三 : 注意 ! 當您安裝於 939 主機板時，請先將 939 背蓋安裝於背板上。 步驟四 : 步驟五 : 將背板安裝於主機板背面，再依序將穿過主機板的四個螺絲套上手轉螺絲。...
  • Seite 39 步驟八 : 步驟七 : 將散熱器置放於中央處理器 上，再用 M3L7 螺絲穿過散熱 步驟八 : 器底部兩邊的螺絲孔位，鎖入 將四個風扇避震墊黏貼於風扇的四個螺絲孔位。 固定框的對應孔位。( 附贈的 注意 !!! 風扇避震墊需黏貼於出風面，出風面即 長頸十字起子，穿過散熱器中 是有風扇框架那面。 間的孔，使安裝更方便 ) 步驟九 : 步驟十 : 步驟九 : 步驟十 : 將風扇平貼於散熱器上，並將風扇線扣扣置風扇 最後將風扇接頭插入主機板上的 CPU FAN 插槽， 螺絲固定孔。 安裝完成。 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 40 Macho Direct Technical Spec Heatsink Specifications: Dimension: Length 140mm x Width 117mm x Height 158mm Weight: 650g Heatpipe: 6mm heatpipe*5 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L152mm x H140mm x W26.5m Weight: 160g Fan speed: 300~1300RPM (4-Pin PWM) Fan noise: 15~21dBAdBA MAX (4-Pin PWM) Airflow: 16.9~73.6CFM MAX...

  • Seite 41: Technische Spezifikationen

    Macho Direct Technische Spezifikationen Kühlkörper Spezifikationen: Maße (mm): Länge 140 x Breite 117 x Höhe 158 Gewicht: 650 g Heatpipe: 6mm Heatpipe * 5 Stück Kupfergrundplatte: C1100 reines Kupfer vernickelt Lüfter Spezifikationen: Maße (mm): L152 x B140 x H26.5 Gewicht: 160 g Drehzahl: 300~1300 U/min (4-Pin PWM) Lautstärke: 15~21 dBA max (4-Pin PWM)
  • Seite 42 Macho Direct 散熱器規格書 散熱器規格 : 尺寸 : 長 140mm x 寬 117mm x 高 158mm 重量 : 650 克 熱導管 : 6mm 熱導管 *5 支 銅底 : C1100 純銅底座鍍鎳處理 風扇規格 : 尺寸 : 長 152mm x 高 140mm x 寬 26.5m 重...
  • Seite 43 23.45 78.55 The Ultimate Cooling Solutions! www.thermalright.com...
  • Seite 45 The Ultimate Cooling Solutions! www.thermalright.com Thermalright Produkte werden in Europa importiert und vertrieben TEL: +886-2-2915-5005 durch die: FAX: +886-2-2915-5123 PC-Cooling GmbH Eichenallee 3 EMAIL: sales@thermalright.com 24589 Nortorf...
