Thermalright Macho Direct Installationsanleitung Seite 14

Installationsanleitung:

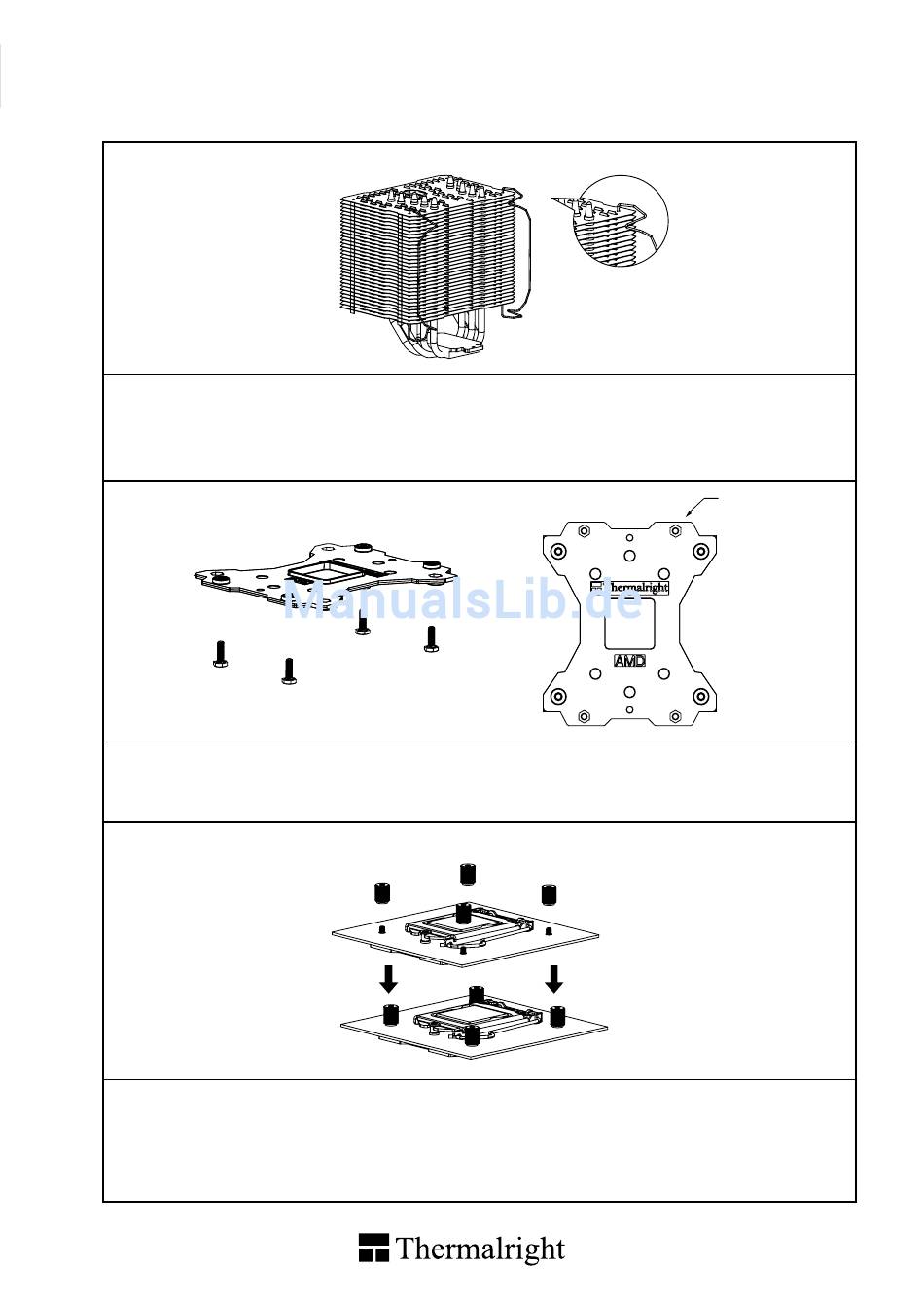

Schritt 1:
Nachdem Sie den Macho Direct aus der Verpackung genommen haben, bringen Sie zunächst die
Lüfterklammern an, indem Sie sie in die dafür vorgesehenen Löcher in den Ecken des Kühlkörpers
einfädeln (siehe Zeichnung). Dies vereinfacht die spätere Lüfterinstallation.
Schritt 2:
Führen Sie die vier M3L8 Rändelschrauben jeweils von unten durch die Backplate und legen dann die
Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden
Gewinde.
Schritt 3:
Platzieren Sie das Mainboard von oben auf die Backplate, so dass die hervorstehenden
Schraubgewinde durch die Löcher um den Prozessorsockel gehen. Schrauben Sie die vier beiliegenden
Rändelschrauben auf die vier Schraubengewinde. Achten Sie dabei darauf, dass die Seite mit der
Unterlegscheibe zur Backplate zeigt.
11
4
1
2
3
AMD
