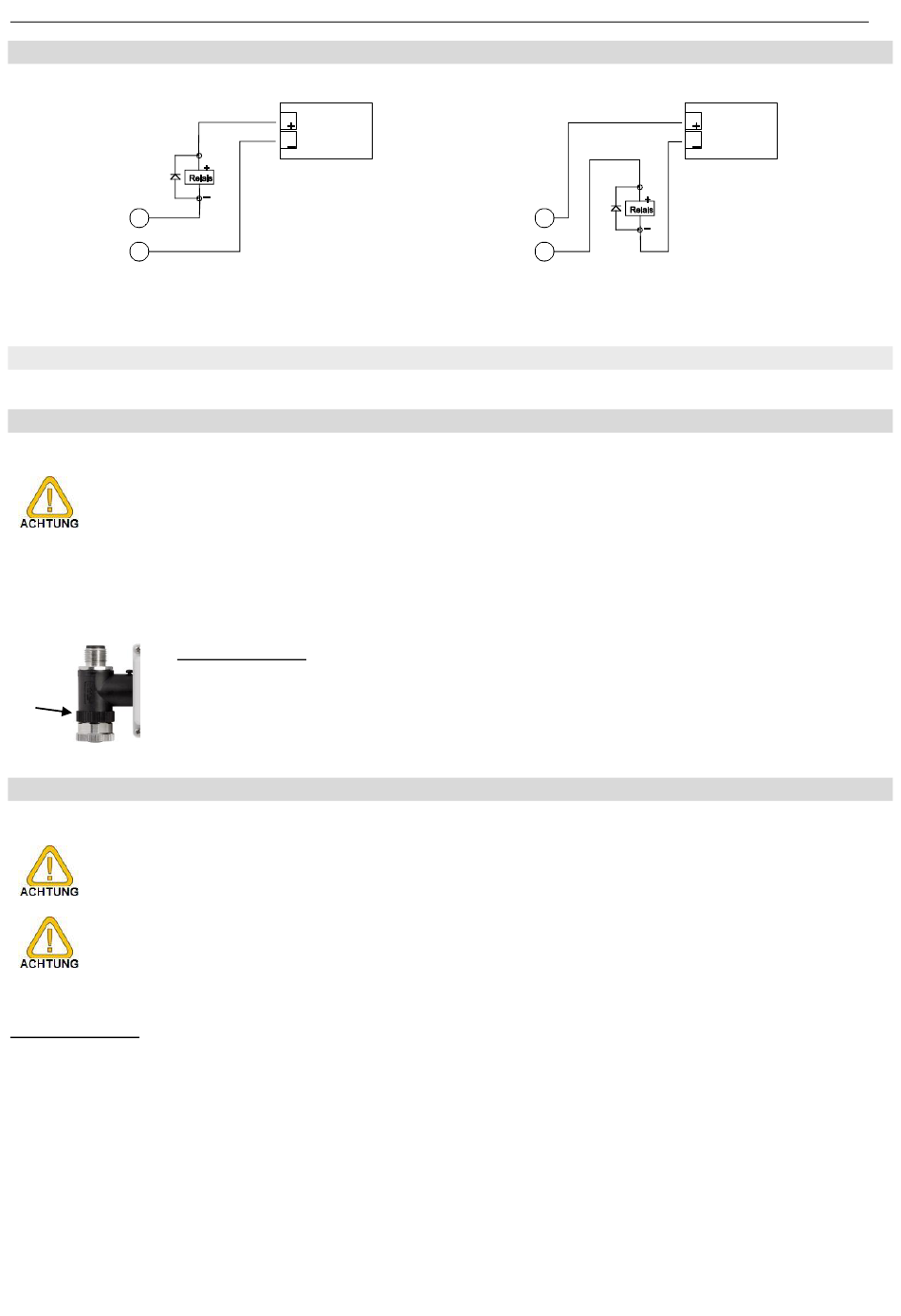

4.4.1 Anschlussbeispiel für Schaltausgang: (z.B. Schalten von Relais)
Schaltausgang +
Schaltausgang -
Beschaltung als „LowSide"-Schalter

4.5 Anpassung der Anzeigeausrichtung

Eine Besonderheit der Geräte ist die flexibel ausrichtbar Anzeige.
4.5.1 Ausrichtungsmöglichkeit bei Aufsteckausführung
Die Adapterkonstruktion für den Anschluss ist mit einer 340° drehbaren Verbindung zum Gerätegehäuse ausgestattet.
Drehen Sie nicht mit Kraft über die Anschlagspunkte, da es sonst zu einem Defekt im Gerät
bei den Zuleitungen kommen kann!
Außerdem besteht noch die Möglichkeit die Ausrichtung der Buchsenkontakte der Adapterkonstruktion zu ändern
GIA 0420 VO(T): Der Kontaktblock ist in 90° Schritten um 360° drehbar,
siehe hierzu 4.2.2 Anpassung der Anschlüsse des GIA 0420 VO(T):
GIA 0420 M12(T) Der Kontaktblock ist in 45° Schritten um 360° drehbar
Vorgehensweise:
- die schwarze Befestigungsmutter vom Adapter aufschrauben
- Anschluss-Block gerade soweit aus dem Adapter ziehen bis dieser sich drehen lässt.
- Drehen Sie vorsichtig den Block in die gewünschte Position
- Block wieder in den Adapter stecken und die Mutter wieder festschrauben

4.5.2 Ausrichtung der LCD-Anzeige

Bei allen Ausführungen besteht die Möglichkeit die Position der LCD-Anzeige im Gehäuse im 90° Winkel zu drehen.
Diese Arbeit darf nur im funktionslosen, nicht angeschlossenen Zustand durchgeführt werden.
Diese Arbeit ist nur von geschultem Personal, unter Berücksichtigung von geeigneten ESD-
Schutzmassnahmen durchzuführen. Die bei dieser Arbeit offen liegenden Bauteile dürfen nicht
beschädigt werden!
Bei der Montage des Deckels ist darauf zu achten, dass die Dichtung wieder korrekt eingelegt
wird !
Vorgehensweise:
•
Befestigungsschrauben des Deckels entfernen und Deckel abnehmen
•
Platine vorsichten (am besten an der LCD) aus dem Gehäuse rausheben und in der gewünschten Ausrichtung
wieder einlegen.
• Prüfen ob Dichtung weiterhin sauber im Gehäuse liegt, Deckel wieder aufsetzen und mit den Befestigungs-
schrauben festschrauben
(Achtung: nicht mit zu starker Kraft anziehen, da die Schrauben sonst ausreisen können)
Montage- und Betriebsanleitung GIA 0420 ...
Netzteil
(Keinesfalls weiter herausziehen, da sonst die Anschlussdrähte abreisen können)
Schaltausgang +
Schaltausgang -
Beschaltung als „HighSide"-Schalter
Seite 9 von 18
Netzteil
