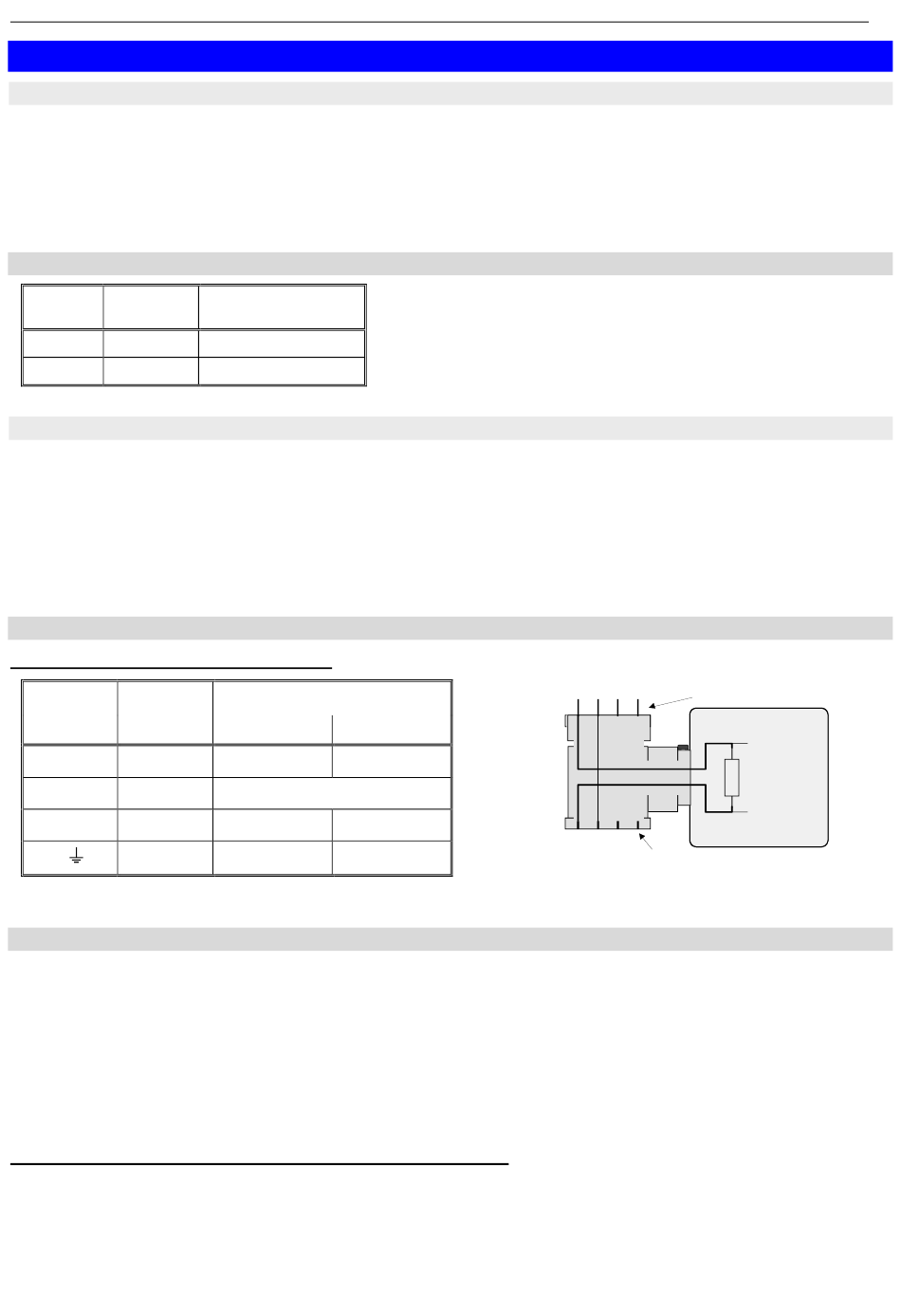

E41.0.X1.6B-06
4
Elektrischer Anschluss
4.1 GIA 0420 WK(T)
Der Anschluss des GIA 0420 WK erfolgt durch das 2-polige Anschlusskabel.
Versorgungsspannung:
Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich qualifizierte Personen erfolgen.
Bei falschem Anschluss kann das Anzeigegerät zerstört werden -- Kein Garantieanspruch!
! Beachten Sie unbedingt den max. zulässigen Eingangsstrom von 40 mA !
4.1.1 Belegung des Anschlusskabels
Anschluss-
Adernfarbe
nummer
1
weiß
2
braun
4.2 GIA 0420 VO(T)
Der Anschluss des GIA 0420 VO erfolgt durch einfaches Dazwischen stecken an einen vorhandenen Transmitter mit
Hilfe einer Spezial-Adapterkonstruktion für Würfelstecker nach DIN EN 175301-803 A (ex. DIN43650 A).
Versorgungsspannung:
Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich qualifizierte Personen erfolgen.
Bei falschem Anschluss kann das Anzeigegerät zerstört werden -- Kein Garantieanspruch!
! Beachten Sie unbedingt den max. zulässigen Eingangsstrom von 40 mA !
4.2.1 Belegung des Winkelsteckers
Standard-Belegung des Winkelsteckers:
Adernfarbe
Kontakt-Nr.:
(Buchsenanschluss)
1
grau
2
rot
3
--
)
--
4 (
n.c. = non connected (nicht belegt)
4.2.2 Anpassung der Anschlüsse des GIA 0420 VO(T):
Im Winkelstecker ist der Stiftkontakt 2 direkt 1:1 mit der Buchse verbunden.
Zwischen Stiftkontakt 1 (+) und Buchsenkontakt 1 (-) befindet sich der GIA 0420 VO(T).
Sollte Ihr Transmitter die 'Signal/GND'-Leitung nicht auf Kontakt 2 und die '+Ub'-Leitung nicht auf Kontakt 1 haben, so
müssen Sie den GIA..-Winkelstecker und den externen Winkelstecker dementsprechend anpassen:
Öffnen Sie hierzu den GIA...-Winkelstecker (beachten siehe hierzu die „allgemeinen Hinweise zum Ändern ...." auf der
nächsten Seite) und tauschen Sie die Anschlussdrähte von den Buchsen-Kontakten so aus, dass diese dem An-
schluss Ihres Transmitters entsprechen.
Nun müssen Sie noch die Kontakte im Winkelstecker ihrer Zuleitung entsprechend verdrahten.
Allgemeine Hinweise zum Ändern der Winkelsteckerbelegung:
Heben Sie den Kupplungseinsatz mit Hilfe eines Schraubendrehers an der entsprechenden seitlichen Vertiefung her-
aus. Ändern Sie die Belegung entsprechend der Hinweise des jeweiligen Eingangssignals.
Den Kupplungseinsatz nun wieder in die Abdeckkappe einschnappen. Es stehen hierbei 4 verschiedene - jeweils um
90° gedrehte - Ausgangsrichtungen zur Auswahl.
Winkelstecker aufstecken und mit der mitgelieferten längeren Schraube die Winkelstecker zusammenschrauben
(Dichtungen nicht vergessen).
Montage- und Betriebsanleitung GIA 0420 ...
Gerät versorgt sich direkt aus dem Messstrom
GIA 0420 WK(T)
Signal +
Signal -
Gerät versorgt sich direkt aus dem Messstrom
GIA 0420 VO(T)
Stift
Buchse
GIA.. +
GIA.. -
verbunden
n.c.
n.c.
n.c.
n.c.
Stiftkontakte
1
2
3
4
+
_
1
2
3
4
Buchse
int. Verbindung eines GIA 0420 VO(T) (Standard)
Seite 7 von 18
