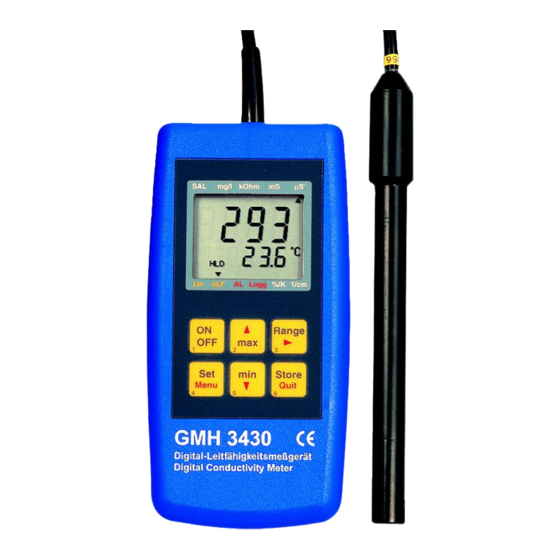

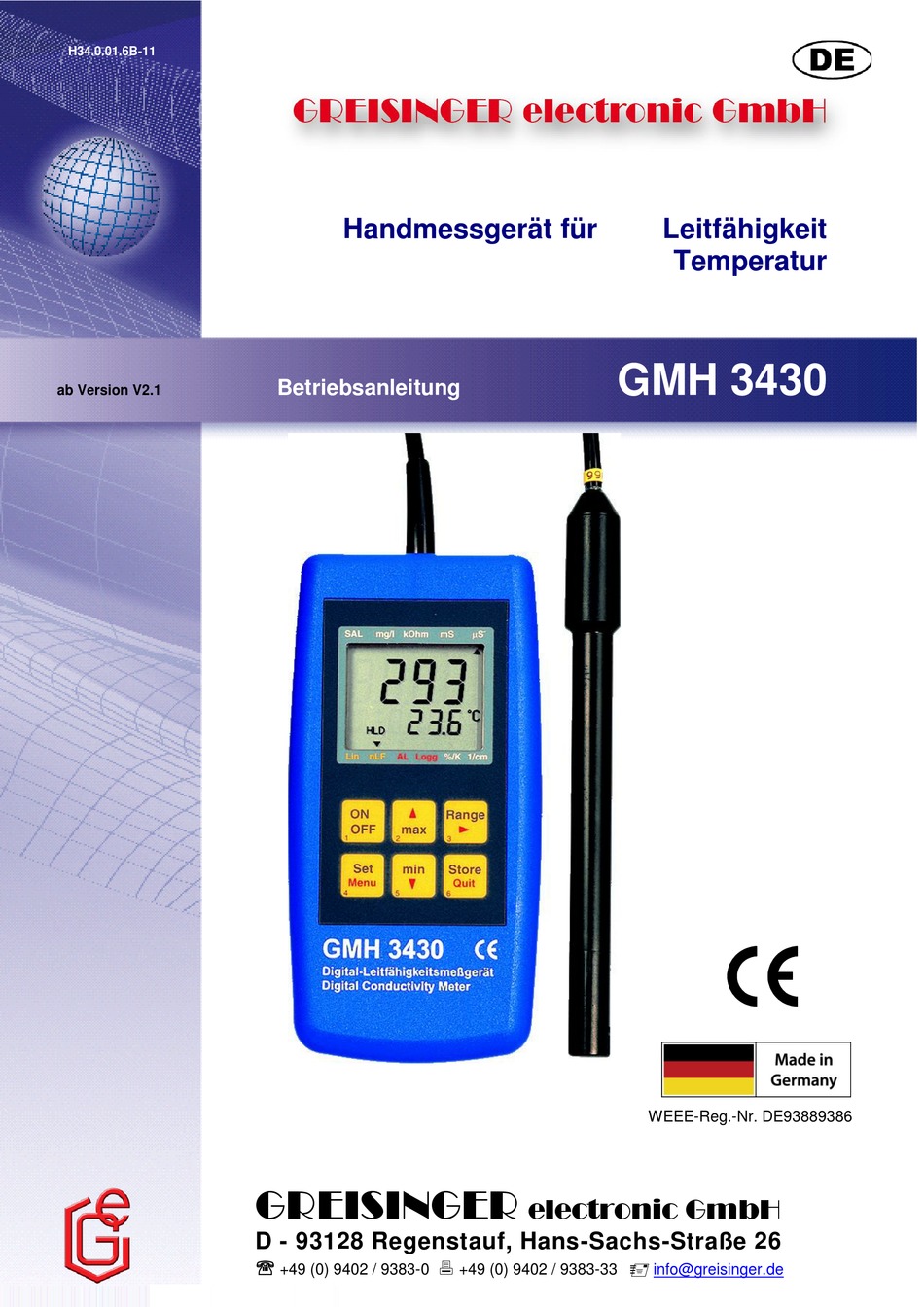

- Seite 1 H34.0.01.6B-11 Handmessgerät für Leitfähigkeit Temperatur GMH 3430 Betriebsanleitung ab Version V2.1 WEEE-Reg.-Nr. DE93889386 GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26 +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Seite 2: Inhaltsverzeichnis
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 2 von 10 Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ......................2 ALLGEMEINER HINWEIS............................2 BETRIEBS- UND WARTUNGSHINWEISE: ......................3 SICHERHEITSHINWEISE: ............................. 3 ANZEIGE- UND BEDIENELEMENTE ........................4 .............................. 4 NZEIGEELEMENTE ..............................4 EDIENELEMENTE ............................... 4 NSCHLÜSSE AUSWAHL DER MESSGRÖßE ..........................5 UMSCHALTUNG DER MESSBEREICHSAUFLÖSUNG .................. -
Seite 3: Betriebs- Und Wartungshinweise
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 3 von 10 Betriebs- und Wartungshinweise: a) Batteriewechsel: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. -
Seite 4: Anzeige- Und Bedienelemente
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 4 von 10 Anzeige- und Bedienelemente 5.1 Anzeigeelemente Hauptanzeige: Leitfähigkeit, spez. Widerstand, Filtrat- Trockenrückstand (TDS), Salinität bzw. Benutzerführung mg/l kOhm MAX/MIN/HLD: zeigt an, ob Min-, Max- oder Holdwerte in der Haupt- und Nebenanzeige darge- stellt werden. -
Seite 5: Auswahl Der Messgröße
S/cm 0.00 ... 20.00 mS/cm 0.0 ... 200.0 mS/cm Bei eingeschalteter Auto-Range Funktion wählt das GMH 3430 die jeweils günstigste Auflösung automatisch aus. Bei ausgeschalteter Auto-Range Funktion wird durch kurzes Drücken der -Taste in die nächsthöhere Messbe- reichsauflösung gewechselt. Wenn bereits die höchstmögliche Auflösung aktiv war, erfolgt ein Wechsel in die nied- rigste Messbereichsauflösung. -
Seite 6: Konfigurieren Des Gerätes
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 6 von 10 10 Konfigurieren des Gerätes Zum Konfigurieren des Gerätes 2 Sekunden lang die -Taste gedrückt halten, dadurch wird die Konfiguration aufgerufen. Zwischen den einzelnen Konfigurationsparameter wird durch erneutes Drücken der - Taste gewechselt. -
Seite 7: 'Unit': Auswahl Der Temperatureinheit °C /°F
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 7 von 10 ’Unit’: Auswahl der Temperatureinheit °C /°F mg/l kOhm °C Alle Temperaturangaben in Grad Celsius °C °F: Alle Temperaturangaben in Grad Fahrenheit Logg 1/cm ’Offset’: Nullpunktverschiebung Temperatur Der Nullpunkt der Temperaturmessung wird um diesen Wert -2.0°C ... -
Seite 8: Die Leitfähigkeits-Messzelle
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 8 von 10 12 Die Leitfähigkeits-Messzelle Die Messzelle ist während des Betriebes soweit einzutauchen, dass sie mindestens 30 mm in das Messmedium hineinragt. Für den Dauerbetrieb empfehlen wir eine maximale Eintauchtiefe von 110 mm. 30 mm 110 mm Die Messzelle kann sowohl in Wasser stehend als auch trocken aufbewahrt werden. -
Seite 9: Die Serielle Schnittstelle
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 9 von 10 14 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100, USB3100 oder GRS3105) können sämtliche Mess- und Einstellungsdaten des Gerätes gelesen und zum Teil verän- dert werden. -
Seite 10: Technische Daten
H34.0.01.6B-11 Betriebsanleitung GMH 3430 Seite 10 von 10 15 Technische Daten : Anzeigebereiche: Anzeigebereiche: Auflösung: 0.0 … 200.0 µS/cm Leitfähigkeit: 0.1 µS/cm 0 … 2000 µS/cm 1 µS/cm 0.00 … 20.00 mS/cm 0.01 mS/cm 0.0 … 200.0 mS/cm 0.1 mS/cm spezifischer Widerstand: 0.005 ..
