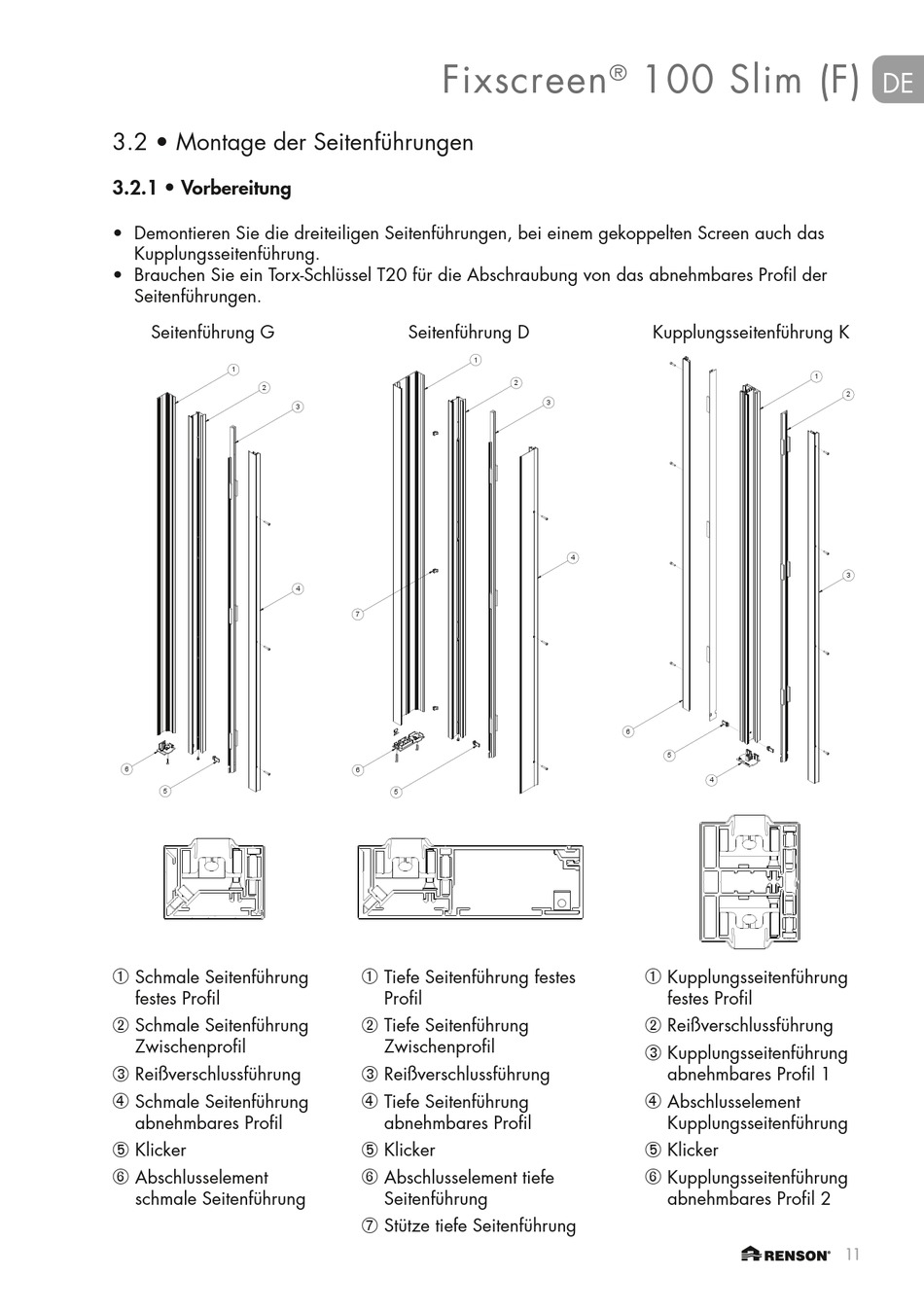

3.2 • Montage der Seitenführungen
3.2.1 • Vorbereitung
• Demontieren Sie die dreiteiligen Seitenführungen, bei einem gekoppelten Screen auch das
Kupplungsseitenführung.
• Brauchen Sie ein Torx-Schlüssel T20 für die Abschraubung von das abnehmbares Profil der
Seitenführungen.
Seitenführung G
1
2
6
5
➀ Schmale Seitenführung
festes Profil
Schmale Seitenführung
➁
Zwischenprofil
Reißverschlussführung
➂
➃ Schmale Seitenführung
abnehmbares Profil
Klicker
➄
➅ Abschlusselement
schmale Seitenführung
Fixscreen
Seitenführung D
3
4
7
6
5
➀ Tiefe Seitenführung festes
Profil
Tiefe Seitenführung
➁
Zwischenprofil
Reißverschlussführung
➂
➃ Tiefe Seitenführung
abnehmbares Profil
Klicker
➄
➅ Abschlusselement tiefe
Seitenführung
Stütze tiefe Seitenführung
➆
100 Slim (F)
®
1
2
3
4
6
➀
➁
➂
➃
➄
➅
Kupplungsseitenführung K
1
5
4
Kupplungsseitenführung
festes Profil
Reißverschlussführung
Kupplungsseitenführung
abnehmbares Profil 1
Abschlusselement
Kupplungsseitenführung
Klicker
Kupplungsseitenführung
abnehmbares Profil 2
