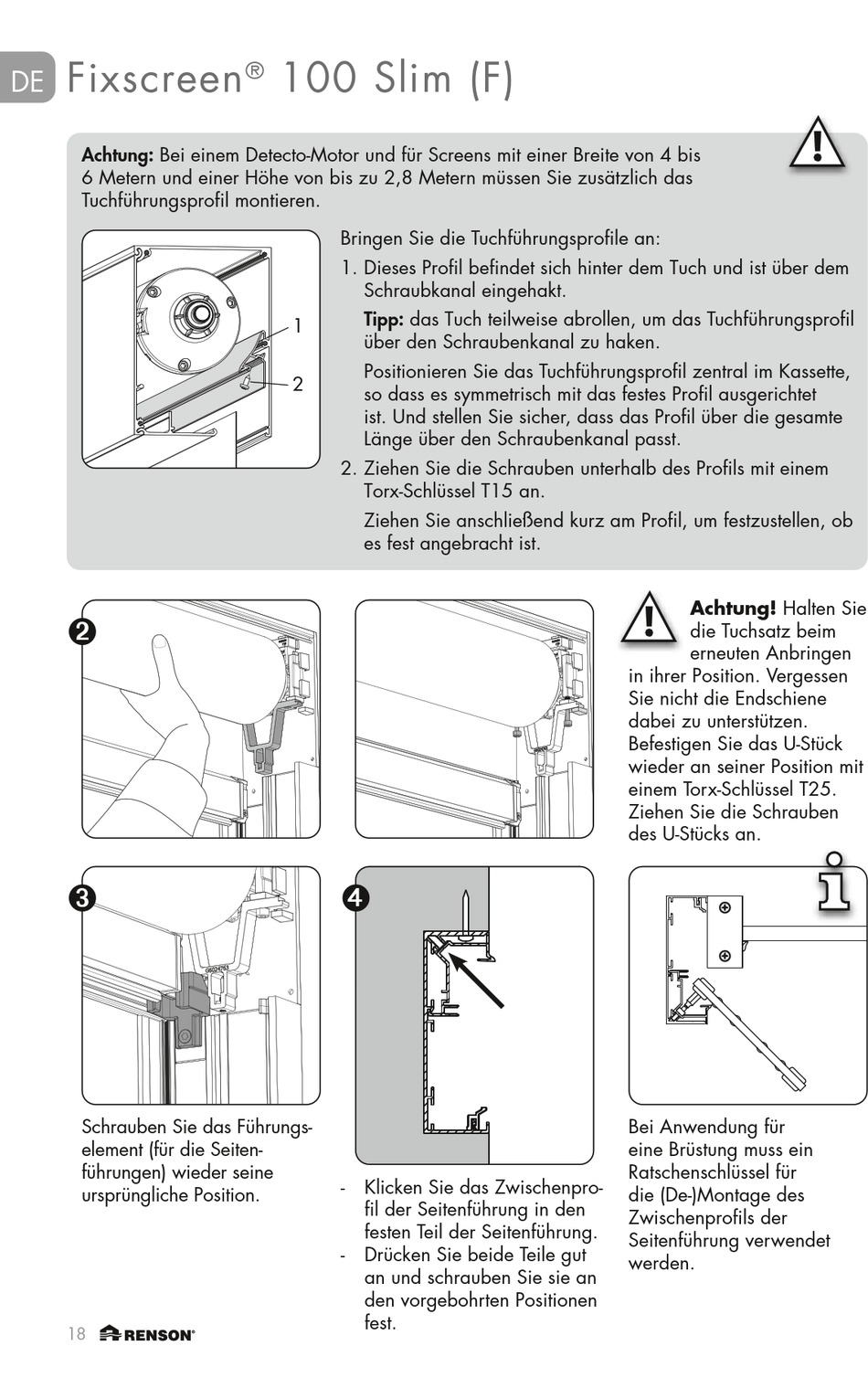

Renson Fixscreen 100 Slim Montageanleitung Seite 18

Fixscreen
de
Achtung: Bei einem Detecto-Motor und für Screens mit einer Breite von 4 bis
6 Metern und einer Höhe von bis zu 2,8 Metern müssen Sie zusätzlich das
Tuchführungsprofil montieren.
➋
➌
Schrauben Sie das Führungs-
element (für die Seiten-
führungen) wieder seine
ursprüngliche Position.
18
100 Slim (F)
®
Bringen Sie die Tuchführungsprofile an:
1. Dieses Profil befindet sich hinter dem Tuch und ist über dem
Schraubkanal eingehakt.
Tipp: das Tuch teilweise abrollen, um das Tuchführungsprofil
1
über den Schraubenkanal zu haken.
Positionieren Sie das Tuchführungsprofil zentral im Kassette,
2
so dass es symmetrisch mit das festes Profil ausgerichtet
ist. Und stellen Sie sicher, dass das Profil über die gesamte
Länge über den Schraubenkanal passt.
2. Ziehen Sie die Schrauben unterhalb des Profils mit einem
Torx-Schlüssel T15 an.
Ziehen Sie anschließend kurz am Profil, um festzustellen, ob
es fest angebracht ist.
➍
- Klicken Sie das Zwischenpro-
fil der Seitenführung in den
festen Teil der Seitenführung.
- Drücken Sie beide Teile gut
an und schrauben Sie sie an
den vorgebohrten Positionen
fest.
35
in ihrer Position. Vergessen
Sie nicht die Endschiene
dabei zu unterstützen.
Befestigen Sie das U-Stück
wieder an seiner Position mit
einem Torx-Schlüssel T25.
Ziehen Sie die Schrauben
des U-Stücks an.
Bei Anwendung für
eine Brüstung muss ein
Ratschenschlüssel für
