Aufbau und Funktion
WIG-Schweißen

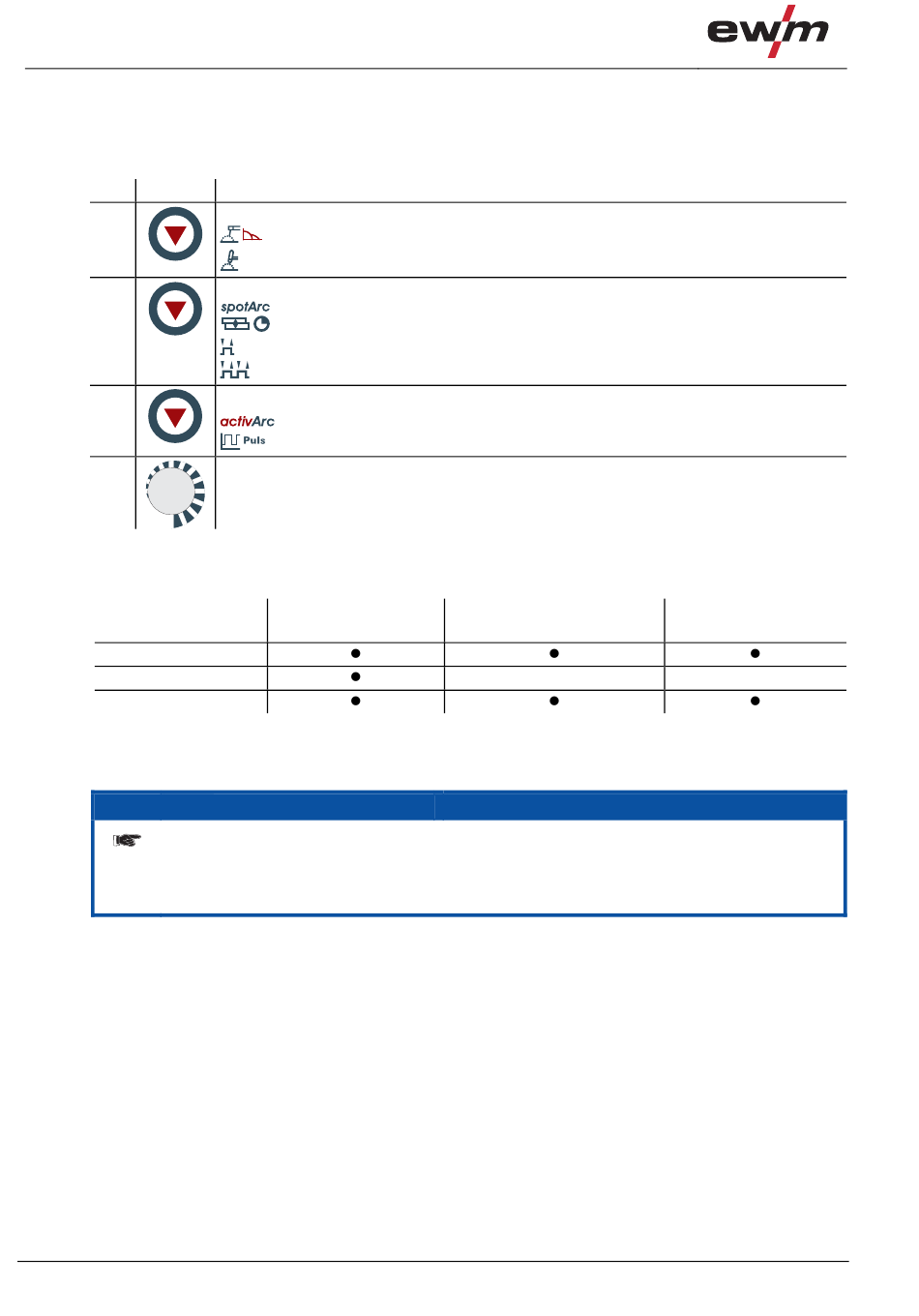

5.7.5 Anwahl Schweißaufgabe
Die Schweißaufgabe wird mit den Tasten der Gerätesteuerung am Schweißgerät angewählt.
Signalleuchten (LED) zeigen die Schweißparameterauswahl an.
Einstellung der Schweißaufgabe in folgender Reihenfolge vornehmen:
Pos. Symbol
1
2
3
4
5.7.6 Schweißdatenanzeige
Folgende Schweißparamerter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Werte
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
Erfolgt für ca. 3 s keine Parametereinstellung schaltet die Anzeige wieder auf Strom- und
Spannungswerte um.
Bei nochmaligem Betätigen der entsprechenden Parametertaste wird wieder der
zugehörige Parameterwert angezeigt und kann eingestellt werden.
30
Beschreibung 0
Taste Schweißverfahren
E Hand Schweißen, leuchtet grün / Arcforce Einstellung, leuchtet rot
WIG Schweißen
Taste Betriebsart
spotArc (Einstellbereich Punktzeit 0,01 s bis 20,0 s)
2-Takt
4-Takt
Taster WIG-Pulsen / Anwahl activArc
WIG-activArc-Schweißen
WIG-Pulsschweißen
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Vor dem Schweißen
(Sollwerte)
Während dem Schweißen
(Istwerte)
-
HINWEIS
Nach dem Schweißen
(Holdwerte)
-
