EWM Tetrix 400-2 Classic Betriebsanleitung Seite 17

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-000098-EW500
03.08.2011

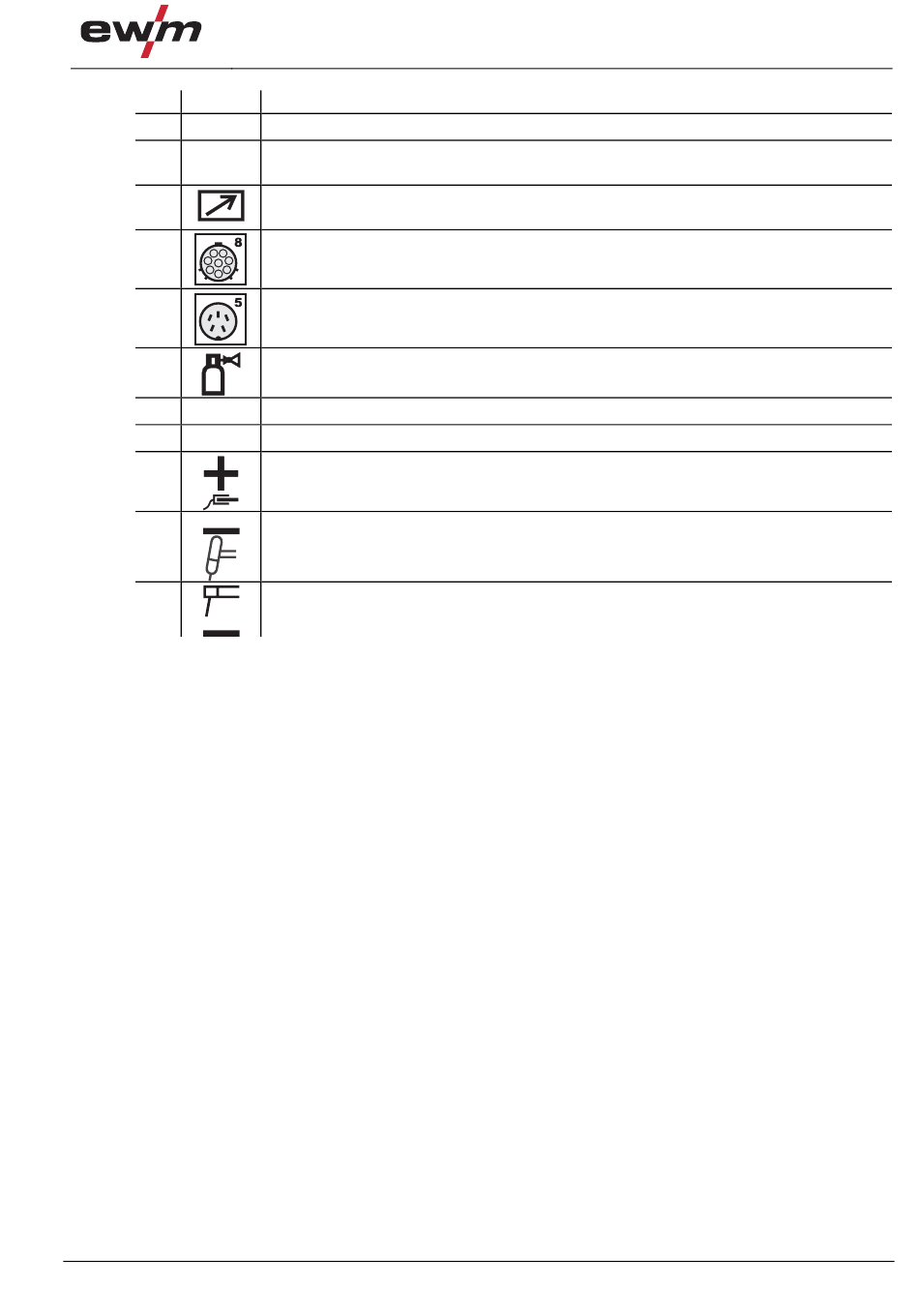

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, 8-polig
Steuerleitung WIG- Up/Down- oder Potibrenner
Anschlussbuchse, 5-polig
Steuerleitung WIG- Standardbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Gerätefüße
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter
Frontansicht
17
