EWM Tetrix 400-2 Classic Betriebsanleitung Seite 21

Pos. Symbol
7
8
9 AMP
10
11 AMP%
12
13
14
15
099-000098-EW500
03.08.2011

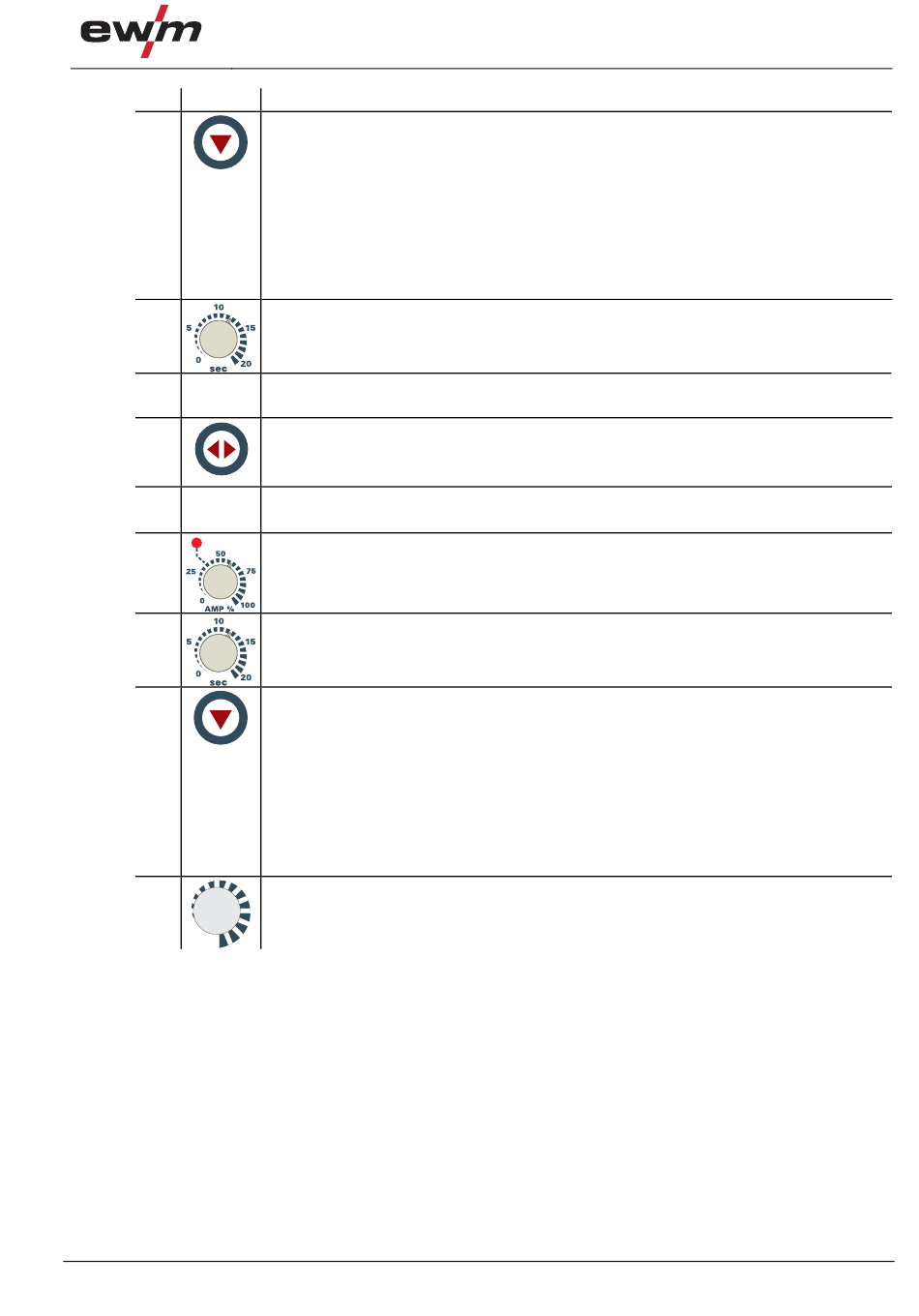

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Taste Gas- und Stromparameter
sec Gasvorströmzeit / Gastest / Gasspülen (WIG)
Gasvorströmen: Einstellbereich 0,0 s bis 20,0 s (0,1 s-Schritte)
Gastest: Schutzgas strömt bis zu 20 s
Gasspülen: Taste länger als 5 s drücken (LED blinkt).
Schutzgas strömt bis zur erneuten Betätigung der Taste
AMP% Startstrom (WIG) / Hotstart-Strom (E-Hand)
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 % (1 %-Schritte).
Drehknopf Upslope-Zeit / Hotstart-Zeit
Einstellbereich Upslope-Zeit: 0,00 s bis 20,0 s (WIG)
Einstellbereich Hotstart-Zeit 0,00 s bis 5,0 s (E-Hand)
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Taste Absenkstrom-Slope-Zeiten / Expertmenü
• Anwahl Absenkstrom-Slope-Zeiten (tS1 / tS2)
• Anwahl Expertmenü (Pulszeiten t1 / t2)
Absenkstrom (WIG) / Pulspausenstrom
Einstellbereich 1 % bis 100 % (1 % Schritte). Prozentual abhängig vom Hauptstrom.
Drehknopf Absenkstrom (WIG) / Pulspausenstrom
Einstellbereich 1 % bis 100 % (1 %- Schritte).
Prozentual abhängig vom Hauptstrom.
Drehknopf Downslope-Zeit
0,00 s bis 20,0 s
Taste Gasnachströmzeit / Endstrom
sec Gasnachströmzeit (Automatik)
Automatik eingeschaltet: Die Gasnachströmzeit (4,0 s bis 40,0 s) wird von der
Gerätesteuerung vorgegeben.
Automatik ausgeschaltet:
Gasnachströmzeit absolut von 0,0 s bis 40,0 s einstellbar.
AMP% Endstrom
Prozentual abhängig vom Hauptstrom.
Einstellbereich 1 % bis 200 % (1 %-Schritte).
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Gerätesteuerung - Bedienelemente
