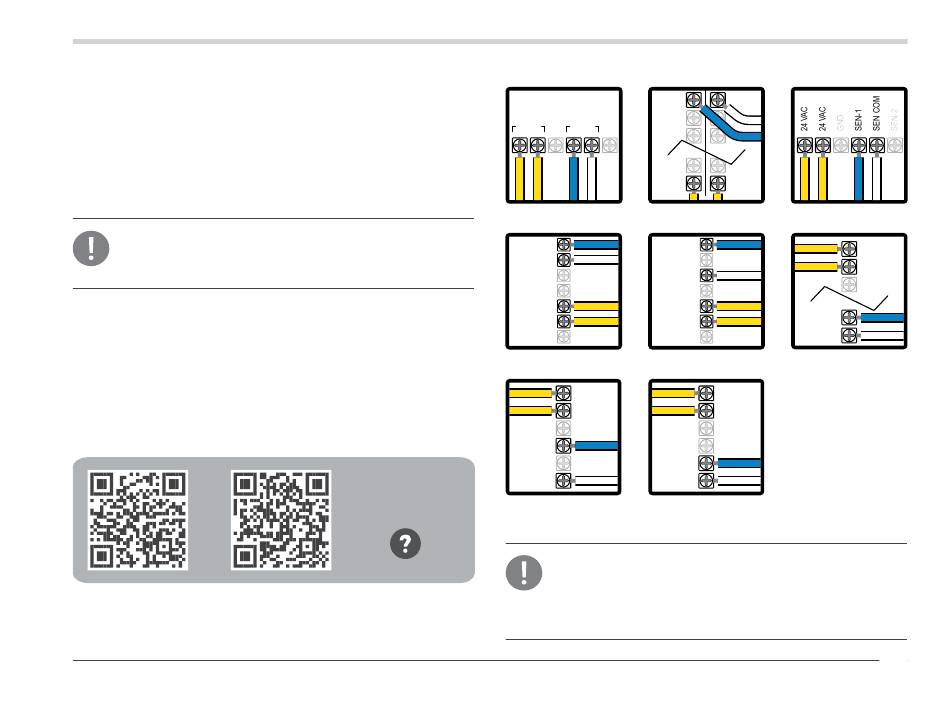

Anschluss des Empfängers an Hunter-Steuergeräte
1. Entfernen Sie die Sensorbrücke von den beiden
SEN-Anschlüssen im Steuergerät.
2. Schließen Sie die beiden gelben Kabel an
die 24-VAC-Anschlüsse an.
3. Schließen Sie das blaue Kabel an den einen,
das weiße Kabel an den anderen SEN-Anschluss an.
Hinweis:
Zusätzliche Einrichtungsschritte für Hydrawise™,
ACC- und ACC2-Steuergeräte.
• Hydrawise-Steuergeräte: Schließen Sie die Installation
ab, indem Sie den Sensor in Ihrem Hydrawise-Account
konfigurieren.
• ACC-Steuergeräte: Verwenden Sie die Funktionen in
der Drehschalter-Stellung „Set Sensor Operation",
um die Einrichtung abzuschließen.
• ACC2-Steuergeräte: Schließen Sie im Menü „Geräte"
unter "Sensormeldung" die Einrichtung ab.
hunter.help/HydrawiseSensor
hunter.help/ACC2Sensor
X2™ und X-Core™
24VAC
ICC2
HPC
SEN-2
Für Hilfe
SCANNEN
Steuergeräte hergestellt
ab Januar 2023
Montage des Empfängers
ACC2
+ SEN1
+ SEN2
REM
SEN
C
+ SEN3
P/MV3
24VAC
HCC
SEN
SEN 1
SEN
SEN 2
TEST
SEN C
REM
REM
24VAC
24VAC
24VAC
24VAC
GND
GND
Pro-C
AC2
AC1
GND
SEN
SEN
SEN-2
COM
COM
Steuergeräte hergestellt
ab Januar 2023
Hinweis:
Beim Pro-C Modell von 2023 schließen Sie das
eine Sensorkabel an die SEN-2-Klemme und das
andere an die COM-Klemme an.
Pro-HC
SEN1 –
SEN2 –
SEN3 –
COM
COM
Pro-C® oder HPC
AC2
AC1
GND
SEN
SEN
Steuergeräte hergestellt
bis Dezember 2022
AC2
AC1
GND
