Hunter Wireless Mini-Clik-Sensor Bedienungsanleitung Seite 6

Montage des Empfängers

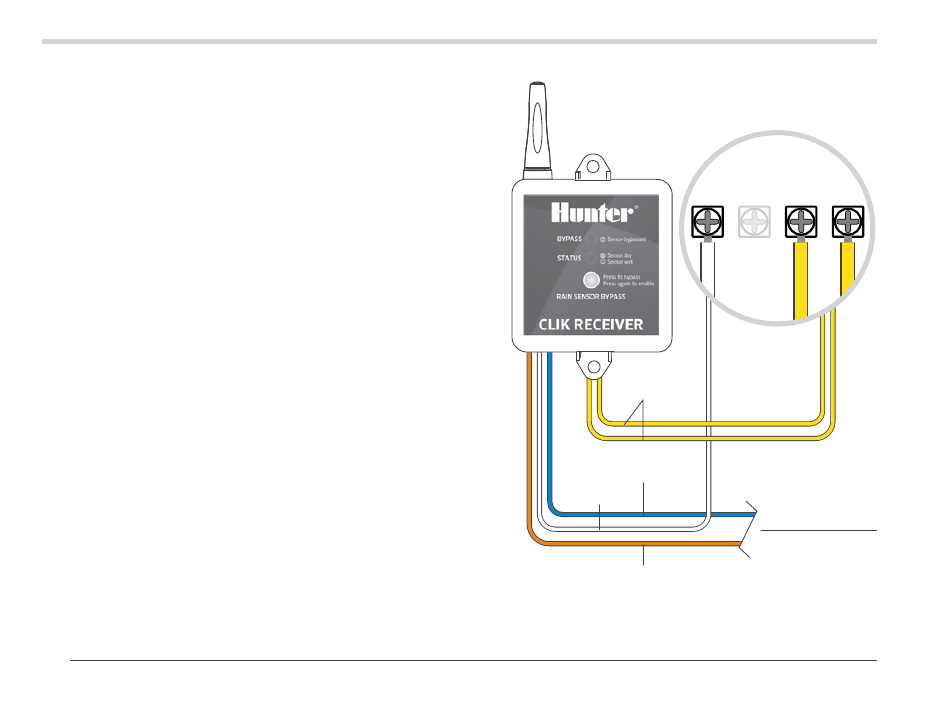

Anschluss des Empfängers an Steuergeräte anderer
Hersteller: Sensor normal geschlossen
1. Schließen Sie die beiden gelben Kabel an
die 24-VAC-Anschlüsse an.
2. Schließen Sie das blaue und das weiße Kabel
an die Sensorklemmen (falls vorhanden) oder an
das Massekabel der Ventile in Reihe an.
Anschluss des Empfängers an Steuergeräte anderer
Hersteller: Sensor normal offen
1. Schließen Sie die beiden gelben Kabel an
die 24-VAC-Anschlüsse an.
2. Schließen Sie das blaue und das orange Kabel an
die Sensoreingänge des Steuergeräts an.
6
C P/MV AC
Gelb
Blau
Weiß
Orange
AC
Gemeinsame
Leitung zu allen
Ventilen
Bei normal
offenen Sensor-
anwendungen
