Hunter Wireless Mini-Clik-Sensor Bedienungsanleitung Seite 4

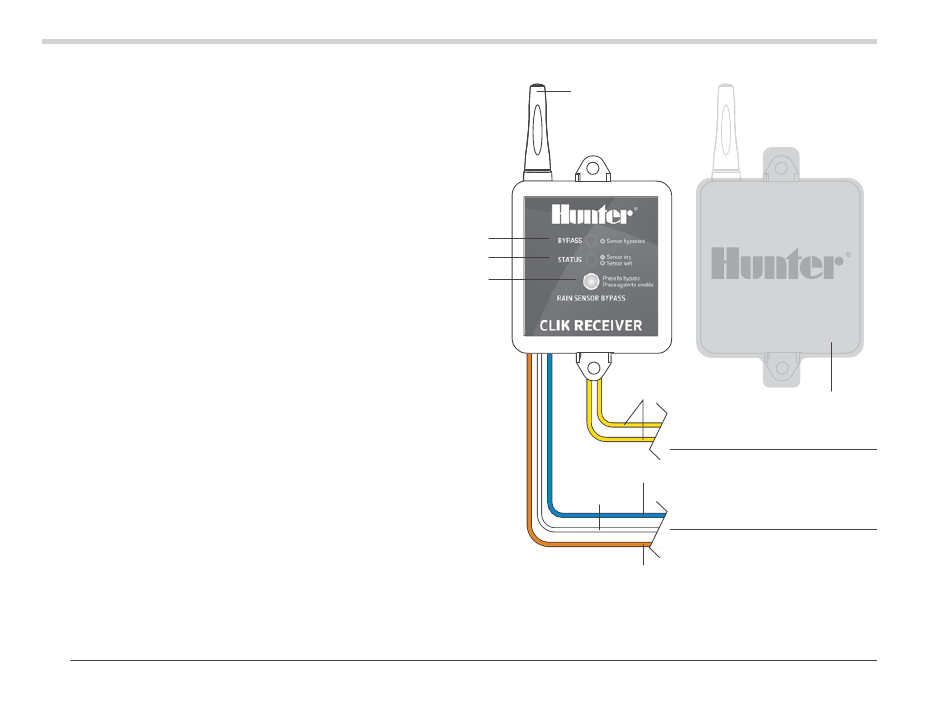

Wireless Mini-Clik – Komponenten
Kabelloser Empfänger
1. Bypass-Taste: Ermöglicht die automatische oder
manuelle Bewässerung, obwohl der Sensor diese
gerade unterbricht.
2. Empfängerstatus-LED: Zeigt den Status des Sensors an.
3. Empfänger Bypass-LED: Leuchtet, wenn der Sensor
umgangen wurde.
4. Funkantenne: Empfängt das Funksignal vom Sender
aus einer Entfernung bis zu 243 m Sichtlinie. Antenne
sollte vertikal ausgerichtet sein.
5. Anschlusskabel: Die beiden gelben Drähte werden an
die 24-VAC-Klemmen des Steuergeräts angeschlossen.
6. Empfängerkabel: Die Sensorkabel werden entweder
an die Sensorklemmen des Steuergeräts oder an das
Massekabel der Ventile in Reihe angeschlossen.
• Blaue/weiße Kabel: Für normal geschlossene
Sensoranwendungen (Hunter-Steuergeräte).
• Blau/orange Kabel: Für normal offene
Sensoranwendungen.
7. Gummischutzabdeckung: Zum Schutz des Empfängers
bei der Montage im Freien.
4
➍
➌
➋
➊
➎
Gelb
Blau
Weiß
➏
Orange
➐
Gelber Draht zur
24-VAC-Stromversorgung
Blaue/weiße Drähte zu
den normal geschlossenen
Sensoranschlüssen
Blaue/orange Kabel
zur Verbindung
mit normal offenen
Sensoranschlüssen
