2.4 IMS Videosoftware und Tablet PC

2.4.1 Montage Halteblech, Anschluss Spannungsversorgung und USB- Kabel

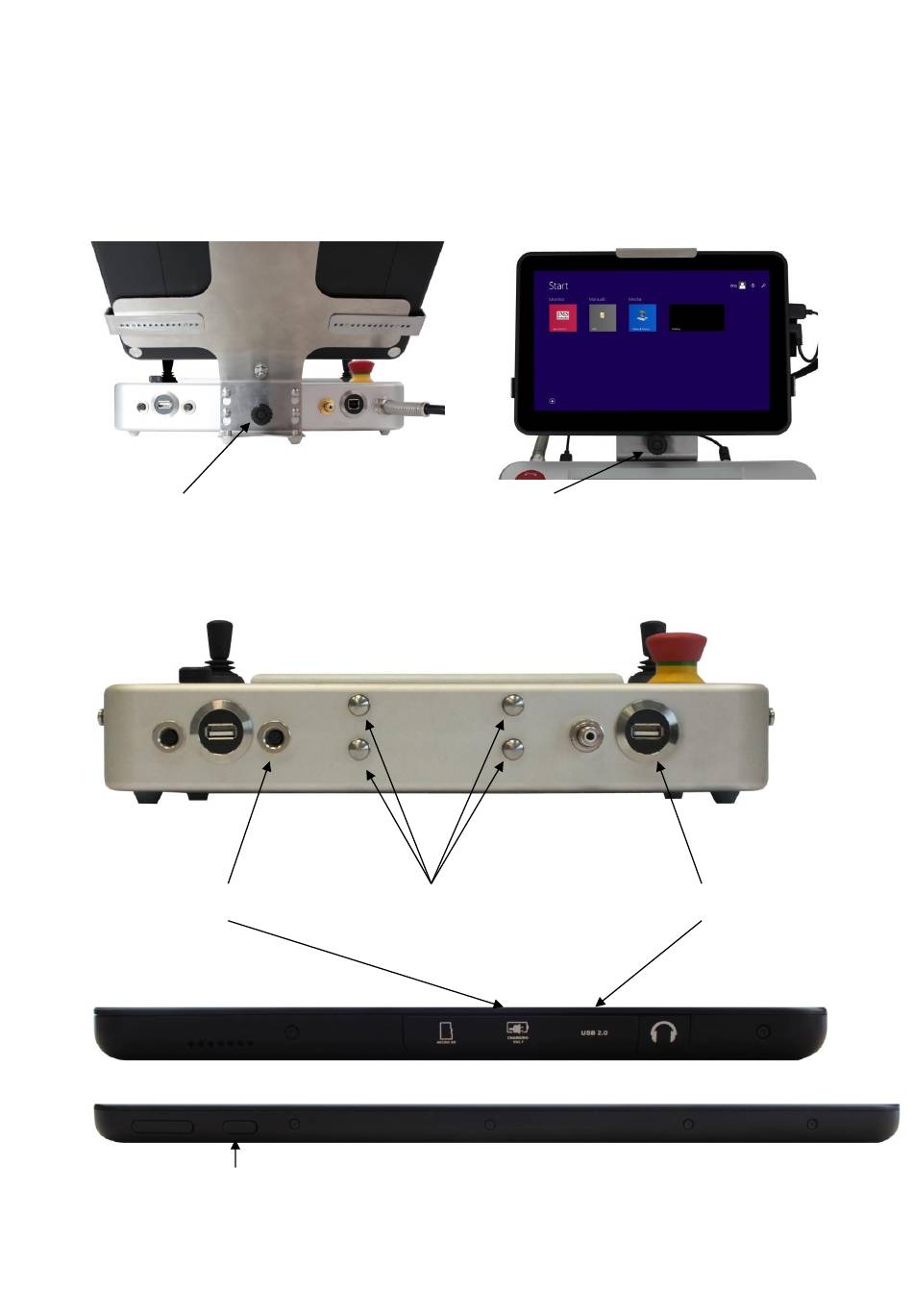

Halteblech an Steuerung IMS touch einhängen und mit Befestigungsschraube sichern, Tablet
in Halterung legen und ebenfalls mit Befestigungsschraube sichern.
Befestigungsschraube Befestigungsschrauben
Tablet mit der internen Spannungsversorgung der Steuerung IMS touch verbinden. USB-
Kabel an Steuerung und an Tablet anstecken.
Spanungsversorgung Halterungen Halteblech USB- Anschluss
An / Aus Draufsicht
27
