2.3.1 Anschluss der Steuerung
Das Bedienen der IMS Fräse MICRO premium erfolgt über die Steuerung IMS Touch. Diese wird
über ein 3 m Kabel mit dem Steuerkoffer oder direkt mit der Kabeltrommel verbunden. (siehe
2.2 Inbetriebnahme)
2.3.2 Übersicht Anschlüsse

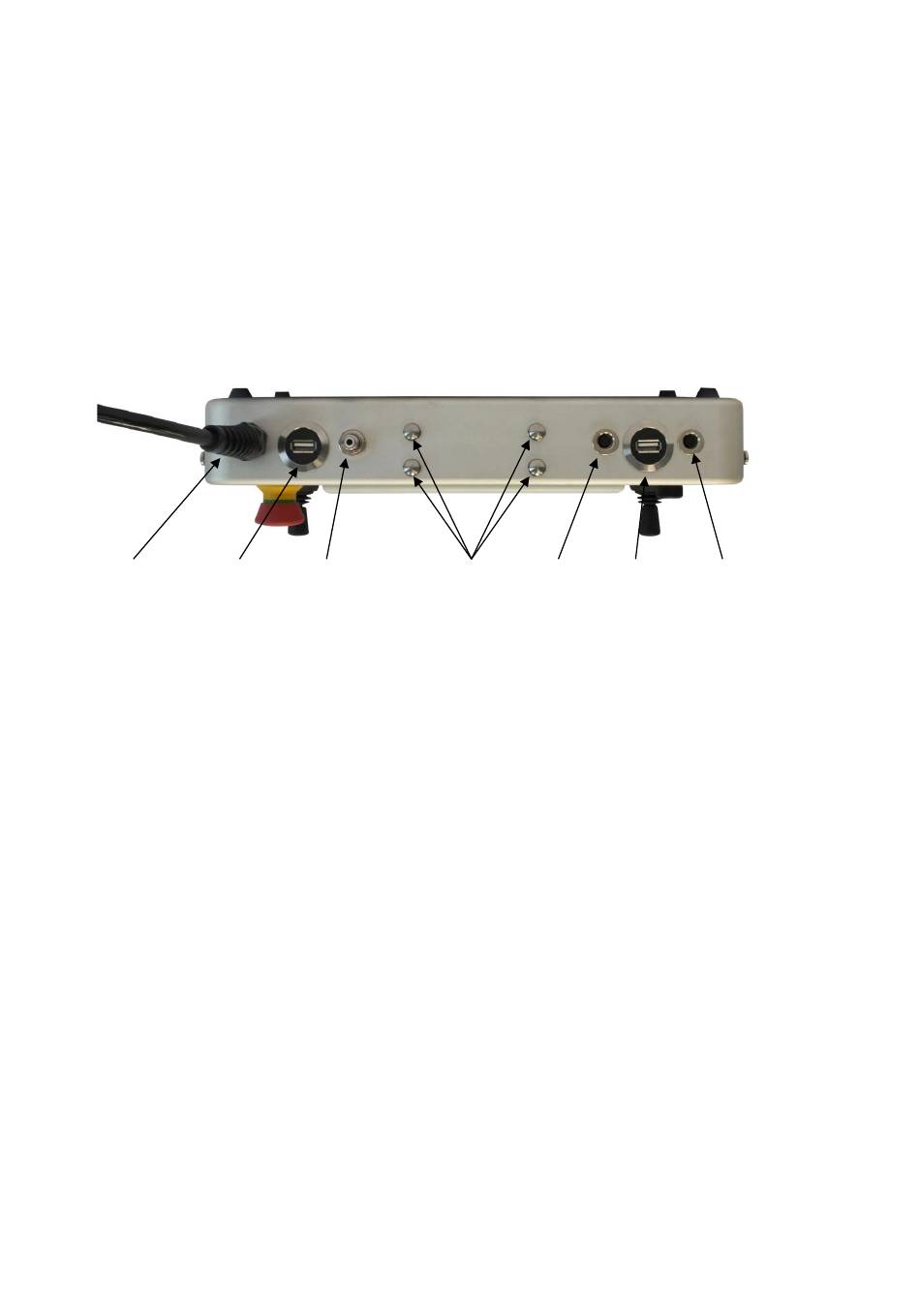

Rückfront
1
2
1
3 m Anschlusskabel zur Kabeltrommel
2
USB Video out digital
3
Chinch Video out analog
4
Befestigungspunkte für Halteblech
5
Ausgang 19 VDC für Tablet PC
6
USB Software Update
7
Anschluss Tastatur für Dateneinschreibung
3
4
18
5
6
7
