Externer Monitor. Im Falle des Anschlusses eines externen Monitors an das
Bedienpult ist zu beachten, dass die Schutzmaßnahme Schutztrennung nicht
durch Verbindung der Masse mit dem PE- Schutzleiter unwirksam gemacht wird.
Deshalb wird bei Anschluss eines externen Monitors mit Netzanschluss gefordert,
entweder
die Videoanschlussleitung über einen Videotrenntransformator anzuschließen
-
oder
den Monitor netzseitig über einen Schutztrenntransformator zu betreiben
-
Wird der Monitor mit der Spannungsversorgung der Steuerung IMS touch oder aus
einer Batterie mit Kleinspannung betrieben, sind keine zusätzlichen Maßnahmen
notwendig.

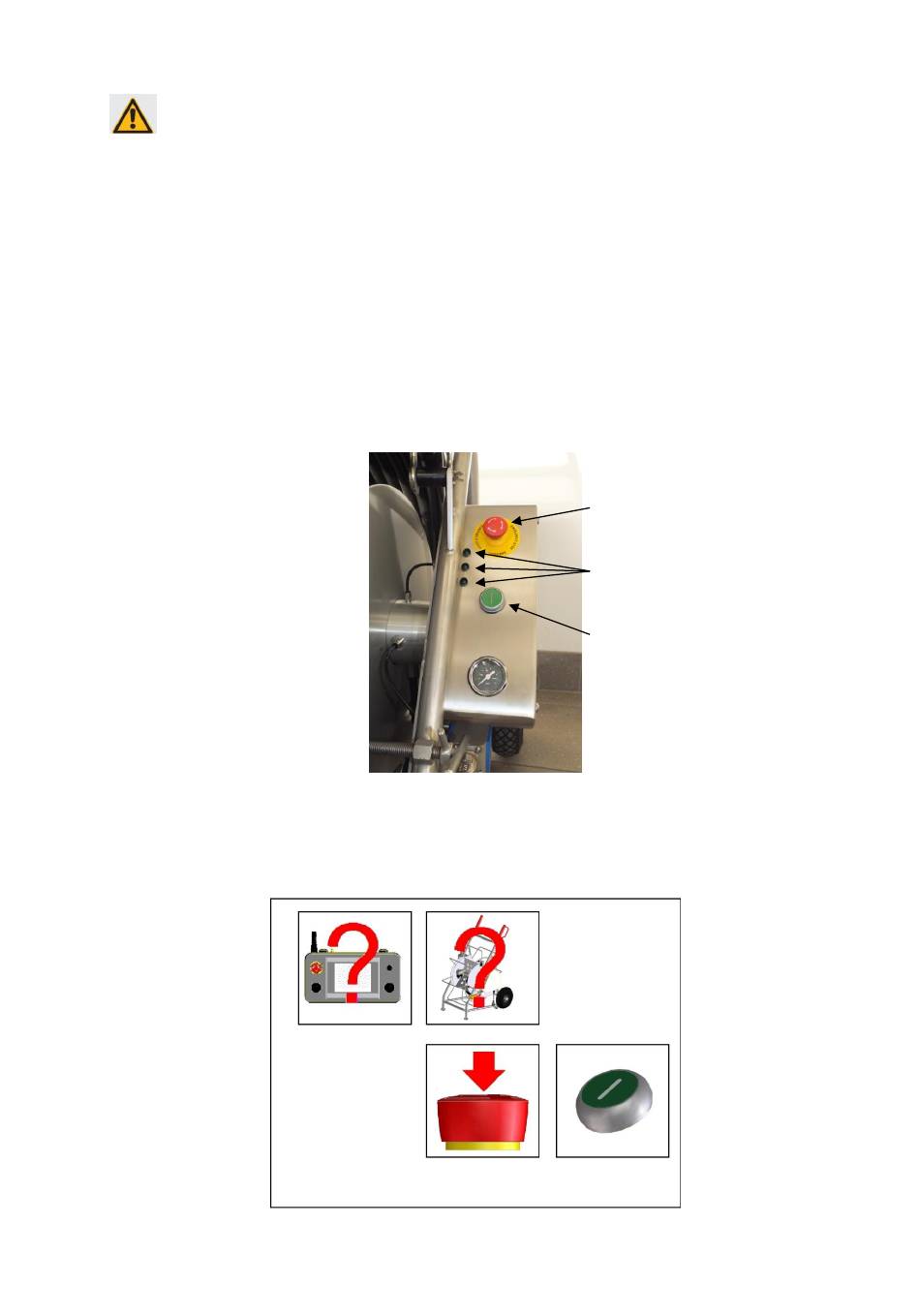

Anschluss der Trommel an die Stromversorgung! Alle 3 LED´s (grün) an der Trommel
-
links unter Not-Aus-Schalter müssen leuchten, sonst ist eines der Netzteile defekt
(Service kontaktieren!), die Zuleitung beschädigt oder stromlos.
Nach Verbinden der Steuerung mit der Kabeltrommel und Verbinden der Kabeltrommel
-
mit der Stromversorgung startet die Steuerung. Das Laden des Programms dauert ca.
20 sec. Nach Beendigung des Ladevorgangs erscheint folgende Maske:
Not - Aus Schalter
LED´s
Freigabetaster
13
