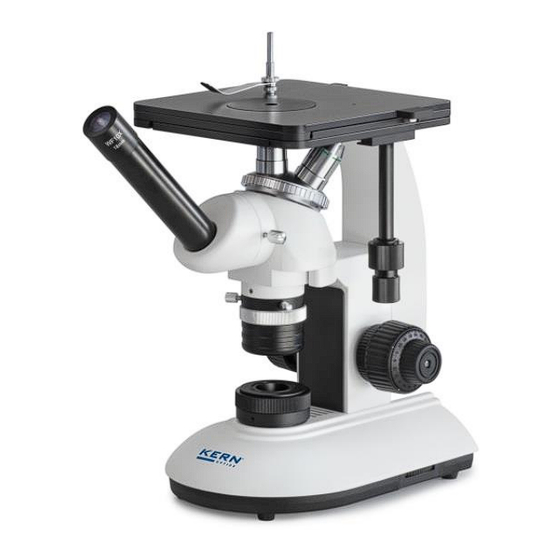

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Metallurgisches Inversmikroskop KERN OLE-1, OLF-1 OLE 161, OLF 162 Version 1.0 01/2015 OLE-1_OLF-1-BA-d-1510...
-
Seite 3: Inhaltsverzeichnis
KERN OLE-1, OLF-1 Version 1.0 01/2015 Betriebsanleitung Inversmikroskop Inhaltsverzeichnis Vor Gebrauch ................3 Allgemeine Hinweise ........................ 3 Hinweise zur Elektrik........................ 3 Aufbewahrung .......................... 4 Wartung und Reinigung ......................5 Nomenklatur ................. 6 Technische Daten / Ausstattung ..........8 Zusammenbau ................10 Mikroskopkopf ........................ -
Seite 4: Vor Gebrauch
1 Vor Gebrauch 1.1 Allgemeine Hinweise Die Verpackung muss vorsichtig geöffnet werden, um zu verhindern dass darin enthaltenes Zubehör auf den Boden fällt und zerbricht. Allgemein sollte immer sehr achtsam mit einem Mikroskop umgegangen werden, da es sich dabei um ein empfindliches Präzisionsinstrument handelt. Das Vermeiden von abrupten Bewegungen bei der Bedienung oder beim Transport ist deshalb besonders wichtig, um vor allem die optischen Bestandteile nicht zu gefährden. -
Seite 5: Aufbewahrung
1.3 Aufbewahrung Man sollte es vermeiden das Gerät direktem Sonnenlicht, hohen oder zu niedrigen Temperaturen, Erschütterungen, Staub und hoher Luftfeuchtigkeit auszusetzen. Der geeignete Temperaturbereich beträgt 0 - 40° C und eine relative Luftfeuchtigkeit von 85 % sollte nicht überschritten werden. Das Gerät sollte sich immer auf einer festen, glatten und horizontalen Oberfläche befinden. -
Seite 6: Wartung Und Reinigung
1.4 Wartung und Reinigung Das Gerät muss auf jeden Fall sauber gehalten und regelmäßig von Staub befreit werden. Bevor man das Gerät beim Auftreten von Nässe abwischt, muss sichergestellt sein, dass der Strom abgeschaltet ist. Glaskomponenten sollten bei Verunreinigung vorzugsweise mit einem fusselfreien Tuch leicht abgewischt werden. -
Seite 7: Nomenklatur
2 Nomenklatur OLE-1_OLF-1-BA-d-1510... - Seite 8 Rückansicht OLE-1_OLF-1-BA-d-1510...
-
Seite 9: Technische Daten / Ausstattung
3 Technische Daten / Ausstattung Modell Standard-Konfiguration KERN Optisches System Tubus Beleuchtung OLE 161 Finite Monokular 3W LED (Durchlicht) OLF 162 Finite Binokular 3W LED (Durchlicht) Okulare: WF 10x / Ø 18 mm Objektive: 10x / 20x / 40x Abmessungen Produkt: 340x190x330 mm Abmessungen Verpackung: 440x275x530 mm... - Seite 10 OLE-1_OLF-1-BA-d-1510...
-
Seite 11: Zusammenbau
4 Zusammenbau 4.1 Mikroskopkopf Zunächst muss die Befestigungsschraube an der Tubus-Verbindungsstelle gelöst und der schwarze Schutzdeckel entfernt werden. Die runde Schwalbenschwanz-Halterung am Kopf kann nun in die runde Schwalbenschwanz-Halterung Gehäuse einsetzten Befestigungsschraube fixiert werden. Dabei sollte man stets darauf achten, dass die Linsen nicht mit den bloßen Fingern berührt werden und kein Staub in die Öffnungen eindringt. -
Seite 12: Bedienung
5 Bedienung 5.1 Erste Schritte Als aller erstes gilt es den Stromanschluss mittels Netzstecker herzustellen. Nach Einschalten der Beleuchtung anhand des Hauptschalter-/Dimmer-Rades, sollte man die Lichtstärke zunächst auf ein niedriges Niveau einstellen, damit die Augen beim erstmaligen Blick in die Okulare nicht sofort einer zu hohen Lichteinstrahlung ausgesetzt sind. -
Seite 13: Vor-) Fokussierung
5.2 (Vor-) Fokussierung Damit ein Objekt beobachtet werden kann, muss es den richtigen Abstand zum Objektiv haben, um so ein scharfes Bild erhalten zu können. Um anfangs (ohne sonstige Voreinstellungen des Mikroskops) diesen Abstand zu finden, bringt man das Objektiv mit der niedrigsten Vergrößerung in den Strahlengang, schaut mit dem rechten Auge durch das rechte Okular und dreht zunächst langsam am Grobtrieb (siehe Abbildung). -
Seite 14: Einstellung Des Augenabstands
5.3 Einstellung des Augenabstands (bei binokularen Geräten) Bei einer binokularen Betrachtung muss für jeden Benutzer der Augenabstand exakt eingestellt sein, um ein klares Bild des Objekts zu erhalten. Während man durch die Okulare schaut hält man mit je einer Hand das linke und das rechte Tubengehäuse fest. -
Seite 15: Einstellung Der Vergrößerung
5.5 Einstellung der Vergrößerung Nachdem eine Vorfokussierung anhand des Objektivs mit der niedrigsten Vergrößerung durchgeführt wurde (siehe Abschnitt 5.2), kann nun, je nach Bedarf, die Gesamtvergrößerung über den Objektivrevolver angepasst werden. Durch die Drehung des Revolvers bringt man ein beliebiges der vier anderen Objektive in den Strahlengang. -
Seite 16: Einstellung Der Beleuchtung
5.6 Einstellung der Beleuchtung Damit einwandfreie Bildergebnisse bei der mikroskopischen Beobachtung entstehen können, ist es wichtig, dass die Lichtführung des Mikroskops optimiert ist. Das Steuerelement, das hierbei für die Geräte der Serien OLE-1 und OLF-1 die wichtigste Rolle spielt, ist die Aperturblende und die Leuchtfeldblende. Für die erste Einstellung der Beleuchtung muss zunächst die kleinstmögliche Objektiv-Vergrößerung gewählt werden, um danach folgende Schritte durchführen zu können. -
Seite 17: Verwendung Der Augenmuscheln
5.7 Verwendung der Augenmuscheln Die im Lieferumfang enthaltenen Augenmuscheln können grundsätzlich immer benutzt werden, da sie störendes Licht, das von Lichtquellen aus der Umgebung am Okular reflektiert wird, abschirmen und somit eine bessere Bildqualität entstehen lassen. Aber hauptsächlich, wenn Okulare mit einem hohen Blickpunkt (vor allem für Brillenträger geeignet) verwendet werden, dann kann es für Benutzer ohne Brille nützlich sein die Augenmuscheln an die Okulare anzubringen. -
Seite 18: Verwendung Von Ölimmersions-Objektiven
5.8 Verwendung von Ölimmersions-Objektiven Die 100x Objektive der OLE-1 und OLF-1 Serien sind Objektive, die mit Ölimmersion verwendet werden können (sie tragen immer die Aufschrift „OIL“). Dadurch wird eine besonders hohe Auflösung des mikroskopischen Bildes generiert. Zur richtigen Verwendung der Ölimmersion gilt es die folgenden Arbeitsschritte durchzuführen. -
Seite 19: Lampenwechsel
6 Lampenwechsel Vor jedem Lampenwechsel muss das Gerät ausgeschaltet und vom Stromnetz getrennt sein. Um die Lampe zu wechseln, muss das Gerät vorsichtig nach hinten oder zur Seite gekippt werden. Hierbei sollte man darauf achten, dass alle Komponenten des Mikroskops fest fixiert sind. An der Unterseite des Geräts befindet sich die Lampenhalterung. -
Seite 20: Fehlersuche
8 Fehlersuche Problem Mögliche Ursachen Netzstecker nicht richtig eingesteckt Kein Strom an der Steckdose vorhanden Lampe brennt nicht Lampe defekt Sicherung defekt Es wird nicht die vorgeschriebene Lampe Lampe brennt sofort durch oder Sicherung verwendet Aperturblende und/oder Leuchtfeldblende sind nicht weit genug geöffnet Sehfeld ist dunkel Der Kondensor ist nicht richtig zentriert Der Helligkeitsregler ist falsch eingestellt... - Seite 21 Problem Mögliche Ursachen Aperturblende ist nicht weit genug geöffnet Das Objektiv gehört nicht zu diesem Mikroskop Unscharfe Details Die Frontlinse des Objektivs ist verschmutzt Ein Immersionsobjektiv wird ohne Schlechtes Bild Immersionsöl verwendet Das Immersionsöl enthält Luftblasen Schlechter Kontrast Der Kondensor ist nicht zentriert Vignettiertes Sehfeld Es wird nicht das empfohlene Immersionsöl verwendet...
-
Seite 22: Service
9 Service Sollten trotz Studium dieser Bedienungsanleitung noch Fragen Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzten Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 10 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. - Seite 23 NOTIZEN __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ OLE-1_OLF-1-BA-d-1510...
