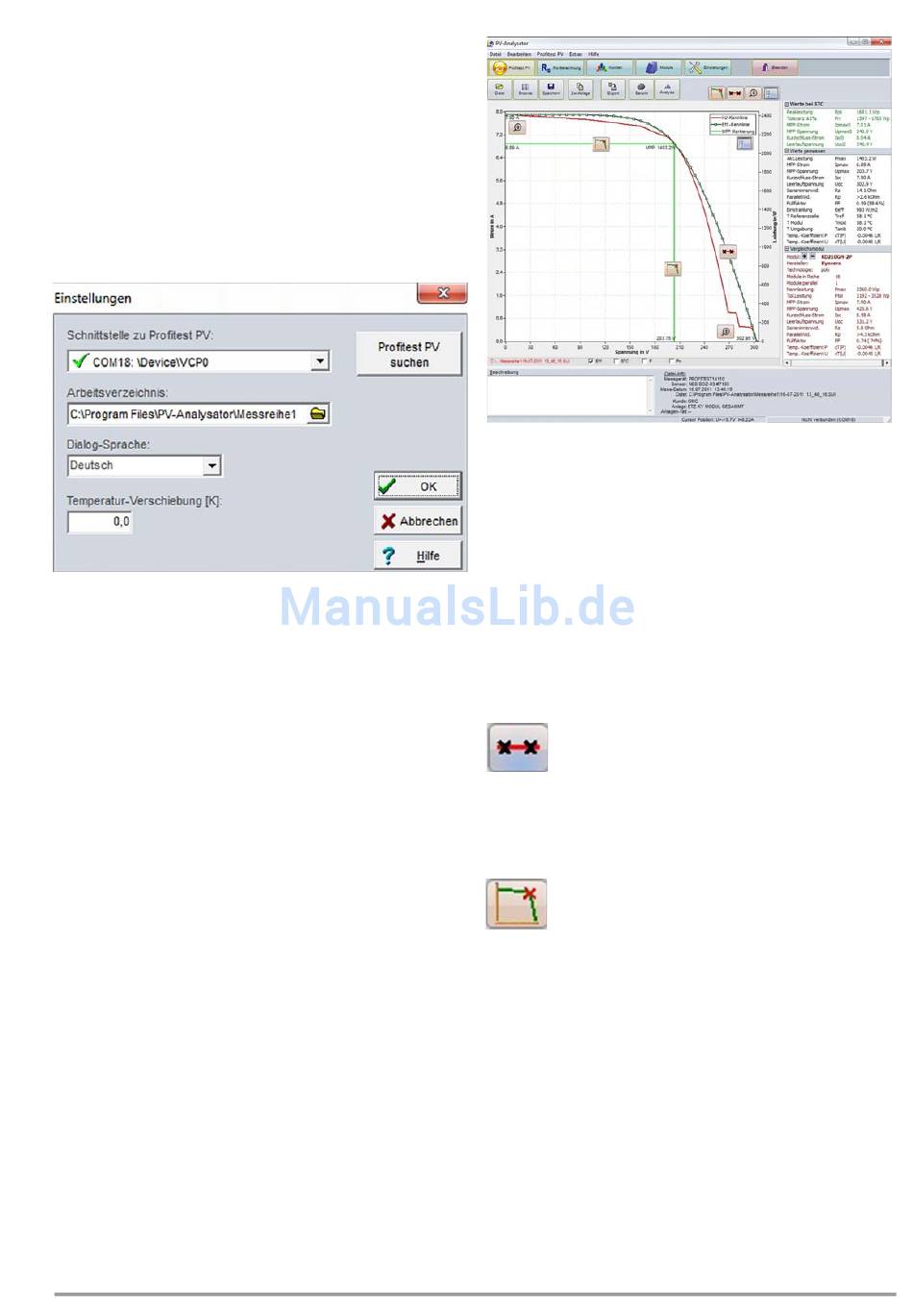

Serielle Schnittstelle wählen
Die für die Kommunikation mit dem PROFITEST PV benutzte
Schnittstelle (COMn:) des PC können Sie hier einstellen (aus
Combobox wählen). Wenn die Anwendung die Schnittstellen aus
der Windows-Registry auslesen kann, werden die dort definierten
Bezeichnungen der Schnittstellen in der Combobox dargestellt –
zusammen mit dem Hinweis, ob diese Schnittstelle verfügbar ist
oder nicht. Im letzteren Fall wird diese Schnittstelle bereits durch
eine andere Anwendung belegt. Falls die Registry nicht gelesen
werden kann (unzureichende Rechte), so wird die Anwendung nur
die einfachen Schnittstellen-Bezeichnungen „COMx" darstellen.
Eine Auswahl der Schnittstelle ist aber auch so möglich. Falls Sie
nicht wissen, an welcher Schnittstelle der PROFITEST PV ange-
schlossen ist, können Sie die Anwendung mit dem Button
„suchen" dazu bringen, alle verfügbaren Schnittstellen zu versu-
chen, um eine Verbindung mit dem PROFITEST PV aufzubauen.
Der PROFITEST PV muss dazu an den PC angeschlossen sein
und auf „Transfer" stehen. Wenn die Anwendung eine Antwort von
einem PROFITEST PV erhält, bricht die Suche ab und die gefun-
dene Schnittstelle wird nun für die Kommunikation mit dem
PROFITEST PV benutzt.
Arbeitsverzeichnis einstellen
Der Inhalt des Arbeitsverzeichnisses wird von den Datei-Öffnen-
und Speichern-Dialogen standardmäßig dargestellt. Geben Sie
hier das Verzeichnis an, in dem Sie üblicherweise die Daten spei-
chern wollen. Dieses Verzeichnis wird auch bei der automatischen
Datenspeicherung (Datenübernahme vom PROFITEST PV oder
Dauermessung) benutzt. Mit dem Button rechts im Eingabefeld
können Sie ein Verzeichnisauswahlfenster öffnen und dort Ihr Ver-
zeichnis auswählen.
Dialogsprache wechseln
PV Analysator unterstützt in der vorliegenden Ausgabe die Dialog-
sprachen Deutsch und Englisch. Die Sprache kann im laufenden
Programm gewechselt werden. Wählen Sie dazu in der Combo-
box „Dialog-Sprache" die von Ihnen gewünschte Sprache aus.
Nach dem Schließen der Dialogbox wird die Sprache dann
gewechselt.
Bitte beachten: Standard- und Systemdialoge werden immer in
der Sprache dargestellt, die der installierten Windows-Version
entspricht.
11.3.12 Temperatur-Verschiebung einstellen
Wenn bekannt ist, das eine Temperatur-Differenz zwischen der
am Sensor gemessenen Temperatur und der tatsächlichen Tem-
peratur an der Modulrückseite existiert (möglicherweise z. B. bei
Indach-Anlagen), so können Sie hier einen Korrekturfaktor einge-
ben, um den die gemessene Temperatur verändert wird. Der ein-
gegebene Wert wird zur gemessenen Temperatur addiert, d. h.,
wenn Sie einen negativen Wert eingeben, wird die gemessene
Temperatur verringert. die Berechnungen von PV Analysator nut-
zen dann den geänderten Wert. Dieser Wert wird aber nicht mit
der Datei abgespeichert!
11.3.13 Firmware-Update
Diese Funktion ist z. Zt. nur für Service-Zwecke vorgesehen und
wird hier nicht weiter erläutert.
GMC-I Messtechnik GmbH
11.4
Bedienung der grafischen Oberfläche
Nach dem Laden einer Messung oder der Durchführung einer
neuen Messung können Sie die Grafik durch den Button „Grafik"
aufrufen (wenn nicht bereits angezeigt).
Mit der Maus können sie im Grafikbereich ein Rechteck aufziehen
(von links oben nach rechts unten bei gedrückter linker Maus-
taste). Dieser markierte Bereich wird dann vergrößert dargestellt.
Zurück zur Normaldarstellung kommen Sie durch ziehen eines
Rechteckes von rechts unten nach links oben. Wenn Sie den Gra-
fikbereich mit der rechten Maustaste anklicken und die Taste
gedrückt halten, können sie den Grafikbereich auch verschieben.
Durch Anklicken der Grafik mit der rechten Maustaste erscheint
ein Pop-Up-Menü. Folgende Optionen stehen Ihnen dann zur Ver-
fügung (die selben Funktionen können Sie übrigens auch mit den
Buttons über dem Grafikbereich bedienen):
11.4.1 Messpunkte Ein/Aus (Button „Messpunkte")
Darstellung der Messpunkte auf der gemessenen Kennlinie.
Button Messpunkte
11.4.2 MPP Ein/Aus (Button „MPP zeigen")
Sie können wahlweise einen berechneten MPP (Maximum Power
Point) anzeigen lassen bzw. diese Anzeige wieder ausschalten.
Der MPP wird nicht direkt aus der Wertetabelle der Messdaten
entnommen, sondern interpoliert.
Button MPP zeigen
11.4.3 Theoretische Kurve anzeigen Ein/Aus
Hierdurch wird (wenn möglich) eine theoretische Kennlinienappro-
ximation durchgeführt und diese Kurve (die Effektivkennlinie)
zusätzlich dargestellt. Diese Darstellung kann ebenfalls wieder
abgeschaltet werden.
11.4.4 STC-Kennlinie anzeigen Ein/Aus
Hierdurch wird, wenn möglich, die auf STC-Bedingungen umge-
rechnete Kennlinie zusätzlich dargestellt. Diese Darstellung kann
ebenfalls wieder abgeschaltet werden. Der Skalenbereich wird
ggf. automatisch vergrößert.
11.4.5 Leistung anzeigen Ein/Aus
Hier können Sie neben der I-U-Kennlinie auch die P-U-Kennlinie
anzeigen. Als Bezugsachse für die Leistung dient die rechte Ska-
lierung
