Vorderseite

Druckerteile

Druckerteile
Vorderseite ..................................................................................................................................................... 444
Seite ............................................................................................................................................................... 446
Obere Abdeckung (innen) ............................................................................................................................... 447
Rollenabdeckung (innen) ................................................................................................................................ 448
Schlitten ......................................................................................................................................................... 448
Tintentankabdeckung (innen) .......................................................................................................................... 449
Gestell ............................................................................................................................................................ 451
Systemsteuerung ........................................................................................................................................... 406

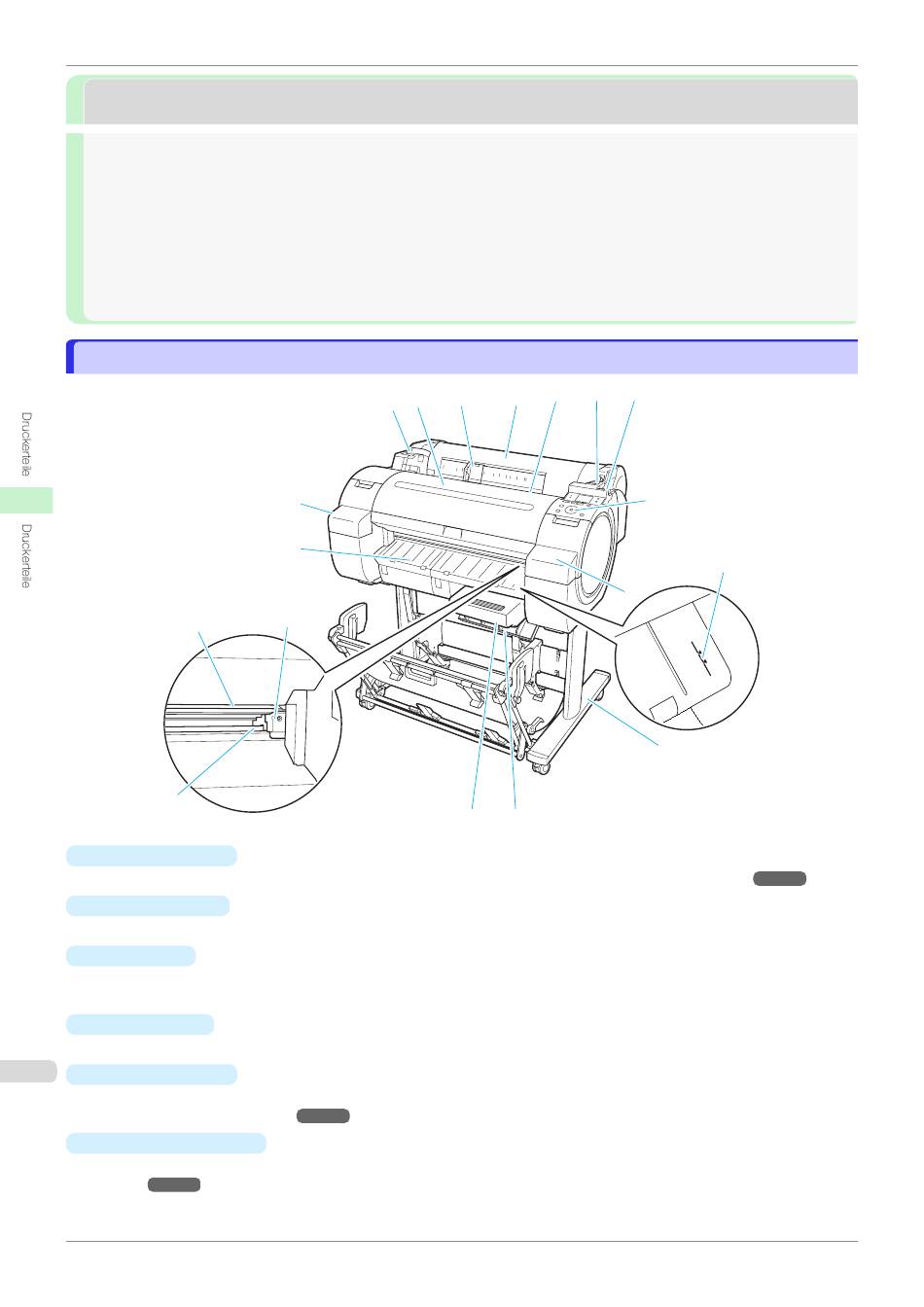

Vorderseite

Vorderseite
k
Rollenabdeckung
a
Öffnen Sie diese Abdeckung, um Rollenpapier einzulegen. (Siehe "Rollenabdeckung (innen).")
b Papierzuführung
Beim Laden vom Papier, dieses hier einführen.
Rollenleiste
c
Legen Sie beim Einlegen von Rollenpapier den Rollenhalter hier ab, bevor Sie diesen in die Rollenhalternut
einlegen.
d Freigabehebel
Beim Lösen der Papierhaltevorrichtung müssen Sie diesen Hebel nach hinten drücken.
444
Systemsteuerung
e
Verwenden Sie die Systemsteuerung, um den Drucker zu bedienen und den Druckstatus zu überprüfen.
(Siehe "Systemsteuerung.")
f Tintentankabdeckung
Öffnen Sie diese Abdeckung, um den Tintentank auszuwechseln. (Siehe "Tintentankabdeckung (in-
nen).")
S.449
➔
f
m
j
l
S.406
➔
b
a
o
n
c
i h
c d
e
g
f
p
➔
Bedienungsanleitung
iPF670
S.448
