iPF670
b Druckkopf
Der Druckkopf ist mit Tintendüsen ausgestattet. Der Schlitten spielt beim Drucken eine wichtige Rolle.
Druckkopf-Verriegelungshebel
c
Fixiert die Druckkopf-Verriegelungsabdeckung.
d Druckkopf-Verriegelungsabdeckung
Hält den Druckkopf in Position.

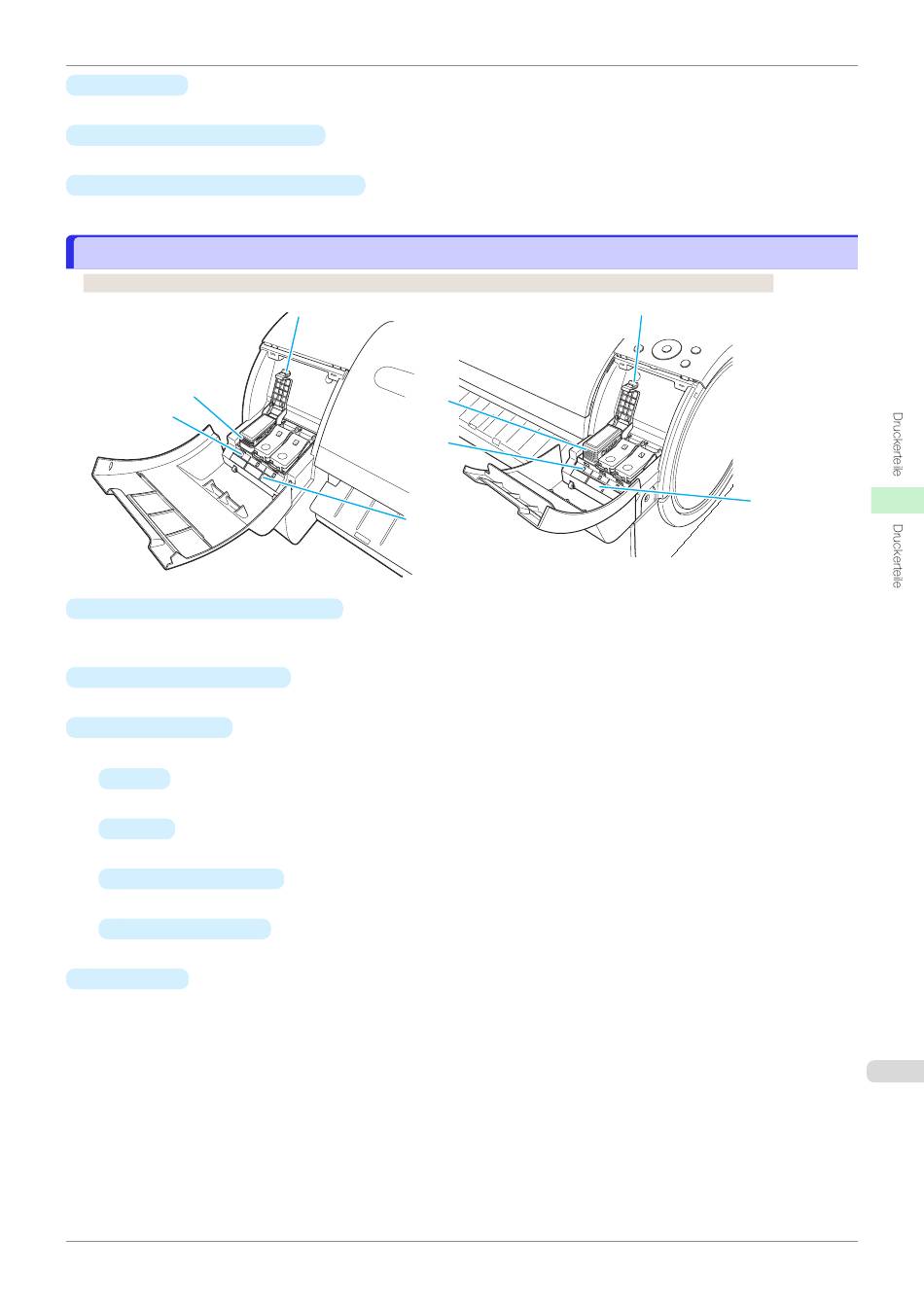

Tintentankabdeckung (innen)

Tintentankabdeckung (innen)

Linke Seite
d
c
Arretierklappe für den Tintentank
a
Eine Klappe, die den Tintentank arretiert und schützt. Beim Austausch von Tintentank Hebel anheben und her-
unterdrücken.
b Tintenfarbkennzeichnung
Setzen Sie einen der Farbe und dem Namen auf diesen Kennzeichnungen entsprechenden Tintentank ein.
Tintenlampe (rot)
c
Zeigt den Zustand des Tintentank wie folgt an, wenn die Tintentankabdeckung geöffnet ist.
Ein
•
Der Tintentank ist korrekt eingesetzt.
Aus
•
Es ist kein Tintentank eingesetzt, oder die Funktion zur Tintenstanderkennung ist deaktiviert.
Langsames Blinken
•
Kaum Tin. vrhnden.
Schnelles Blinken
•
Es ist keine Tinte mehr im Tank.
d Tintentank
Tintenpatronen in unterschiedlichen Farben.
Bedienungsanleitung
a
d
c
b
Tintentankabdeckung (innen)
Rechte Seite
a
b
