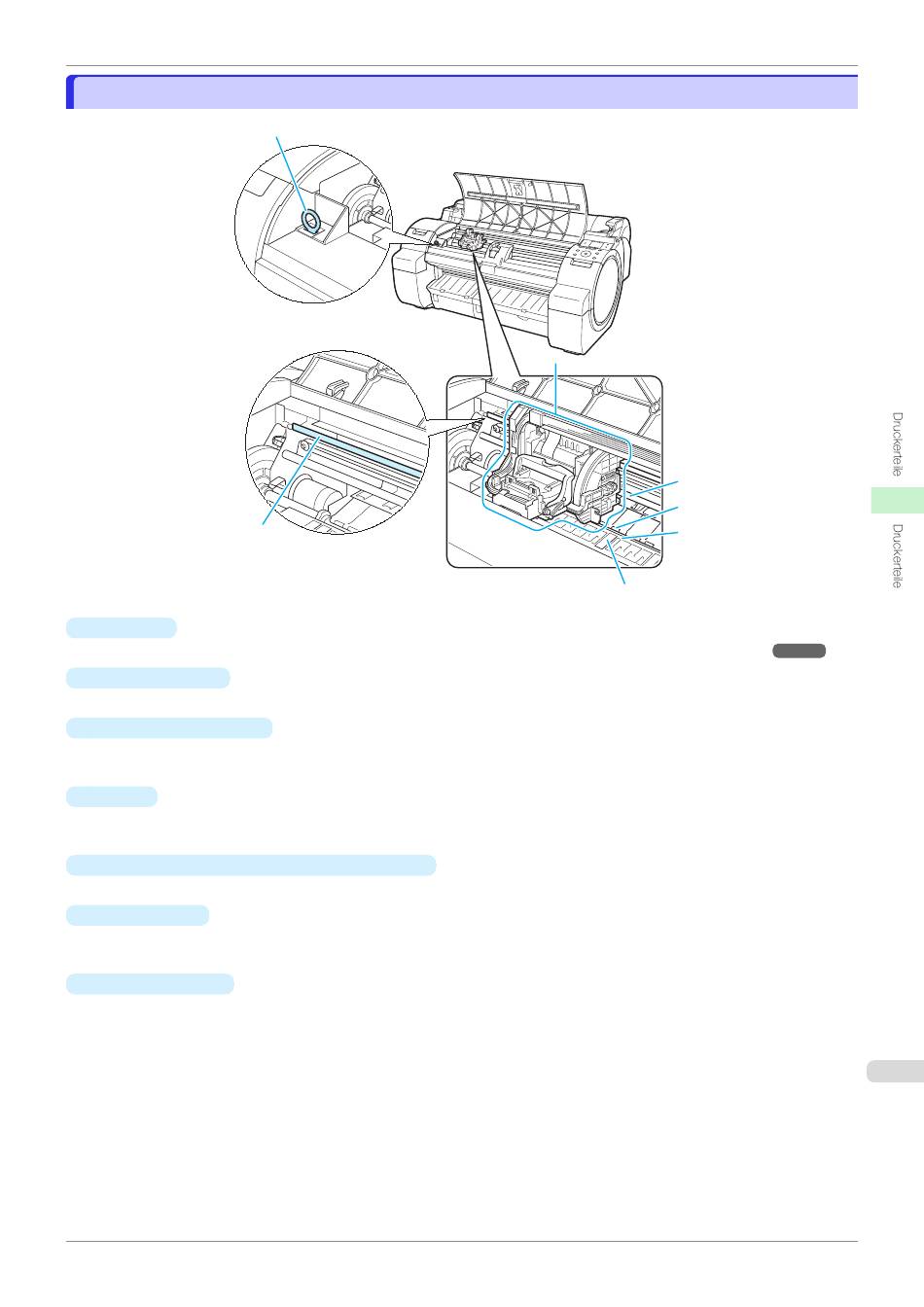

Obere Abdeckung (innen)

Obere Abdeckung (innen)

Schlitten
a
Bewegt den Druckkopf. Der Schlitten spielt beim Drucken eine wichtige Rolle. (Siehe "Schlitten.")
Schlittenschiene
b
Der Schlitten bewegt sich entlang dieser Führung.
c

Papierhaltevorrichtung

Erfüllt bei der Zufuhr des Papiers eine wichtige Aufgabe. Diese Haltevorrichtung hält das Papier während der
Zufuhr.
Walze
d
Der Druckkopf bewegt sich während des Drucks über die Walze. Vakuumlöchern auf der Walze halten das Pa-
pier in Position.
Auffangnuten der Tinte beim Randlosen Druck
e
Dienen beim randlosen Druck zum Auffangen der Tinte außerhalb des Papierrands.
Lineare Skala
f
Die lineare Skala spielt bei der Erkennung der Schlitten position eine wichtige Rolle. Sie dürfen dieses Teil bei
der Reinigung der Obere Abdeckung oder bei Behebung von Papierstaus keinesfalls berühren.
Reinigungspinsel
g
Bei der Innenreinigung des Druckers unterhalb der Obere Abdeckung diese Bürste zum Entfernen von Papier-
staub auf der Walze verwenden.
Bedienungsanleitung
g
f
a
b
c
d
e
Obere Abdeckung (innen)
