Weitere Angaben zu den Arbeitsschritten

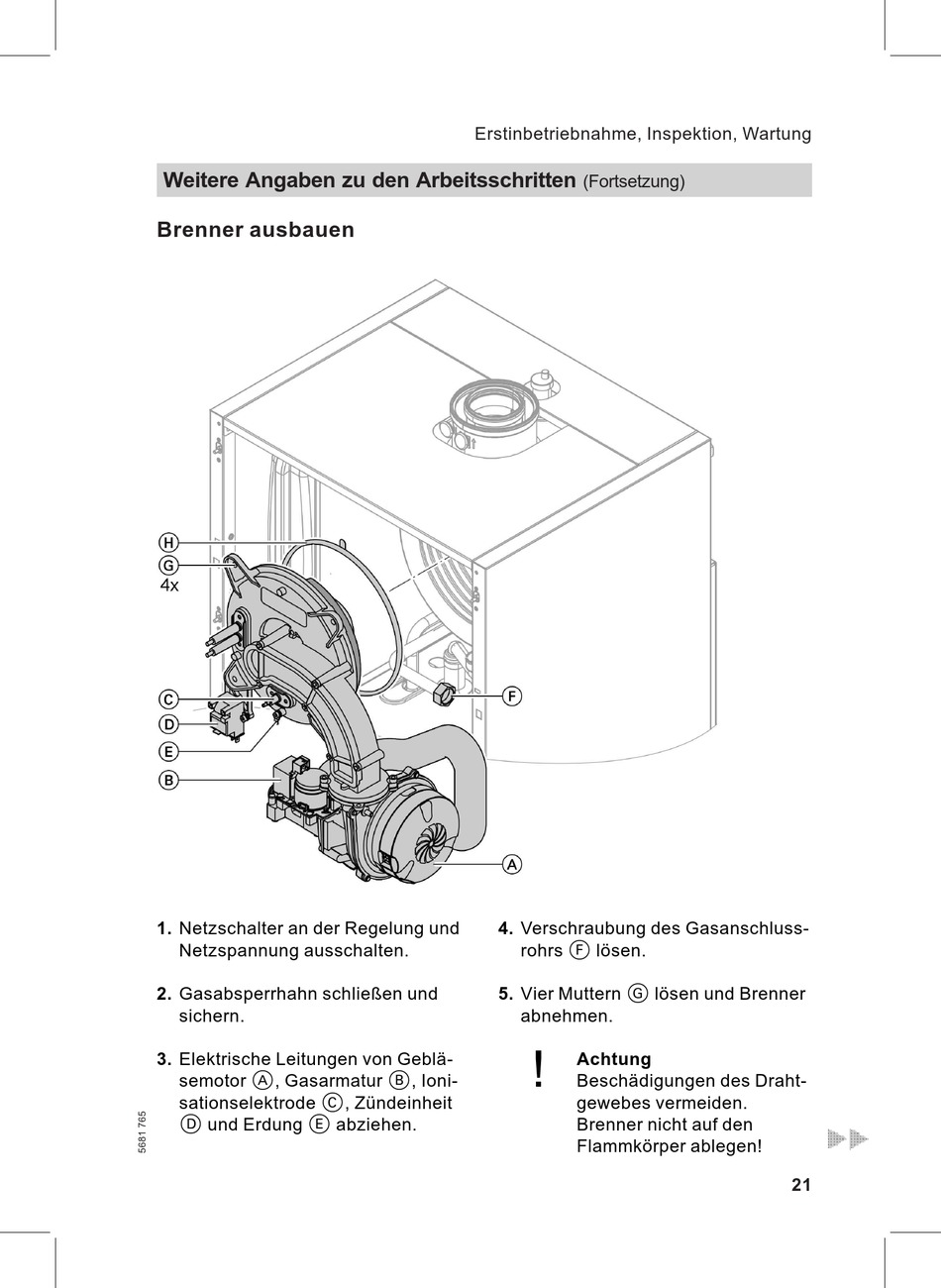

Brenner ausbauen
1. Netzschalter an der Regelung und
Netzspannung ausschalten.
2. Gasabsperrhahn schließen und
sichern.
3. Elektrische Leitungen von Geblä-
semotor A, Gasarmatur B, Ioni-
sationselektrode C, Zündeinheit
D und Erdung E abziehen.
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
4. Verschraubung des Gasanschluss-
rohrs F lösen.
5. Vier Muttern G lösen und Brenner
abnehmen.
!
Achtung
Beschädigungen des Draht-
gewebes vermeiden.
Brenner nicht auf den
Flammkörper ablegen!
21
