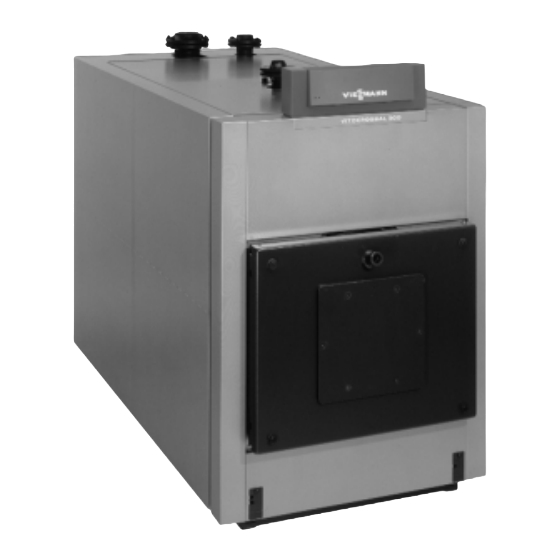

- Seite 1 Montageanleitung für die Fachkraft Vitocrossal 300 Typ CR3 und CR37 Gas Brennwertkessel VITOCROSSAL 300 5851 154 2/2001...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Arbeiten am Gerät Arbeiten an Gasinstallationen Die einschlägigen Sicherheitsbestim Montage, Erstinbetriebnahme, Wartung dürfen nur von einem Installateur vor mungen der DIN, DIN EN, DVGW, TRF und Reparaturen müssen von autori genommen werden, der vom zustän und VDE sind einzuhalten. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Produktinformation . -
Seite 4: Aufstellung
Aufstellung Abstandsmaße Zur einfachen Montage und Wartung sollten die angegebenen Maße einge 200 (100) halten werden; bei beengten Platzver hältnissen müssen nur die Mindest abstände (Maße in Klammern) einge halten werden. Im Auslieferungszustand ist die Kessel tür nach rechts ausschwenkbar ange baut. -
Seite 5: Zusammenbau Bei Zerlegter Anlieferung
Aufstellung Zusammenbau bei zerlegter Anlieferung Hinweis! Wenn der Heizkessel nicht zerlegt angeliefert wurde, weiter mit dem nächsten Montageschritt . Achtung! Keine Werkzeuge oder andere Gegen stände in die Brennkammer legen. 1. Dichtmasse (im Beipack) gleich mäßig und reichlich in Ringnut am Brennkammer Modul einbringen. -
Seite 6: Anbau Der Fußstützen Am Wärmetauscher Modul
Aufstellung Anbau der Fußstützen am Wärmetauscher Modul 1. Schallabsorbierende Stellfüße so weit wie möglich hochschrauben. 2. Fußstützen mit je 2 Schrauben in unterster Position links und rechts am Wärmetauscher befestigen. 3. Stellfüße so weit herausdrehen, bis sie das Wärmetauscher Modul ausreichend abstützen. -
Seite 7: Heizwasserseitige Anschlüsse Erstellen
Anschlüsse Heizwasserseitige Anschlüsse erstellen ¨ Vorsicht! Heizwasserseitige Anschlüsse dürfen nur geöffnet werden, wenn der Heiz kessel drucklos ist. Hinweis! Der Heizkessel ist nur für Pumpen warmwasser Heizungen geeignet. Alle Rohrleitungsanschlüsse sind last und momentfrei herzustellen. 1. Heizungsanlage gründlich spülen (besonders bei Anschluss des Heizkessels an eine vorhandene Heizungsanlage). -
Seite 8: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen
Anschlüsse Sicherheitsanschluss erstellen und Dichtheit prüfen 1. Sicherheitsanschluss erstellen. ¨ Sicherheitshinweise! Alle Rohrleitungsanschlüsse sind last und momentfrei herzustellen. Die Heizkessel sind mit einem Sicher heitsventil auszurüsten, das bauteil geprüft der TRD 721 entsprechend und je nach ausgeführter Anlage gekennzeichnet sein muss. Die Verbindungsleitung zwischen Heiz kessel und Sicherheitsventil darf nicht absperrbar sein. -
Seite 9: Wärmedämmung Anbauen
Wärmedämmung Wärmedämmung anbauen Wärmedämmung Kesselkörper 1. Kesseltür öffnen. 2. Beutel mit Typenschild abnehmen. Typenschild wird später aufgeklebt (siehe Seite 15, Punkt 5). Hinweise! Vor dem Anbau der Wärmedämmung die Herstell Nr. auf dem Typenschild mit der an der Kesselvorderwand eingeschlagenen Herstell Nr. auf Übereinstimmung prüfen. -
Seite 10: Schienen Vorn
Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Schienen vorn 1. Flügelschrauben mit 2 bis 3 Umdre hungen in die Schienen vorn rechts und links einschrauben. 2. Schienen vorn rechts und links mit den Flügelschrauben in die Kesselvorder wand einhaken und festschrauben. Schienen hinten 1. -
Seite 11: Schienen Mitte
Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Schienen Mitte 1. Flügelschrauben an Kesselschienen oben und unten schrauben. 2. Schienen Mitte an Flügelschrauben einhängen und lose anschrauben. 3. Seitenbleche unten auf beiden Seiten des Heizkessels einhängen. 4. Falls erforderlich, Schienen aus richten, so dass Spalte zwischen beiden Seitenblechen jeweils parallel verlaufen. -
Seite 12: Seitenbleche Und Schienen Hinten
Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Seitenbleche und Schienen hinten 1. Seitenbleche unten in die Schienen einhaken. 2. Seitenbleche oben in die Schienen einhaken. 3. Schienen hinten ausrichten und Flügelschrauben an den Halte blechen festschrauben. Wärmedämmung hinten 1. Wärmedämm Matten hinten um den Abgassammelkasten und hinter die Schienen stecken. -
Seite 13: Hinterbleche
Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Hinterbleche 1. Hinterblech unten zwischen den Schienen hinten einhängen. 2. Hinterblech oben zwischen den Schienen hinten einhaken und mit Blechschrauben befestigen. 3. Hinterbleche rechts und links an Hinterbleche oben und unten schrauben. Vorderbleche 1. Vorderblech oben mit Blech schrauben B 3,9 ×... -
Seite 14: Regelungsmontage Vorbereiten
Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Regelungsmontage vorbereiten ¨ Vorsicht! Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleistet ist. 1. Regelungshinterteil mit den Haken an der Unterseite in das Vorderblech einschieben. 2. Regelungshinterteil mit Blech schrauben B 3,9 × 30 (liegen im Beipack der Regelung) an das Vorderblech schrauben. -
Seite 15: Oberbleche Anbauen
Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Oberbleche anbauen 1. Oberblech Mitte auf die Seitenbleche legen und mit der Abkantung unter das Hinterblech oben schieben. 2. Oberblech rechts auf das Seiten blech und das Vorderblech legen. 3. Oberblech links an das Oberblech rechts schieben. 4. -
Seite 16: Geruchsverschluss Anbauen
Neutralisationsanlage Geruchsverschluss anbauen 1. Geruchsverschluss (im Beipack) am Kondenswasserablauf des Abgas kastens anschrauben und handfest anziehen. 2. Unterteil des Geruchsverschlusses abschrauben und mit Wasser füllen. 3. Unterteil des Geruchsverschlusses wieder anschrauben. ¨ Sicherheitshinweis! Falls der Geruchsverschluss nicht mit Wasser gefüllt wird, besteht die Gefahr, dass Abgas austritt. -
Seite 17: Brenner Anbauen
Brenner Brenner anbauen Anbau des Brenners siehe separate Unterlagen des Brenners. Die Brennerrohröffnung entspricht der H Bei abweichenden Abmessungen den EN 303 1. Ausschnitt der Wärmedämmung in der Kesseltür entsprechend dem Zum Anbau des Brenners ist die im Durchmesser des Brennerrohres Lieferumfang enthaltene Brennerplatte nachschneiden. -
Seite 18: Brenner Einstellen
Brenner Brenner einstellen Einregulierung des Brenners siehe separate Unterlagen des Brenners. Hinweis! Zur Einregulierung des Brenners muss die Drehklappe im Abgasstutzen voll ständig geöffnet sein. Serviceanleitung Den größten Gasdurchsatz des Brenners auf die angegebene Nenn Wärmeleistung des Heizkessels einstellen. ¨ Sicherheitshinweis! Die Nenn Wärmeleistung des Heizkessels darf nicht überschritten werden. -
Seite 19: Anhang
Anhang Inbetriebnahme Inbetriebnahme siehe Service anleitung zu Heizkessel, Brenner und Kesselkreisregelung. Technische Daten Nenn Wärmeleistung Abgaskennwerte Temperatur (bei Rücklauftemperatur 30 ºC) H bei Nenn Wärmeleistung ºC H bei Teillast ºC Verfügbarer Förderdruck am Abgasstutzen Pa mbar Rechenwerte zur Auslegung des Schornsteines nach DIN 4705 bezogen auf 10 % CO bei Erdgas. - Seite 20 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
