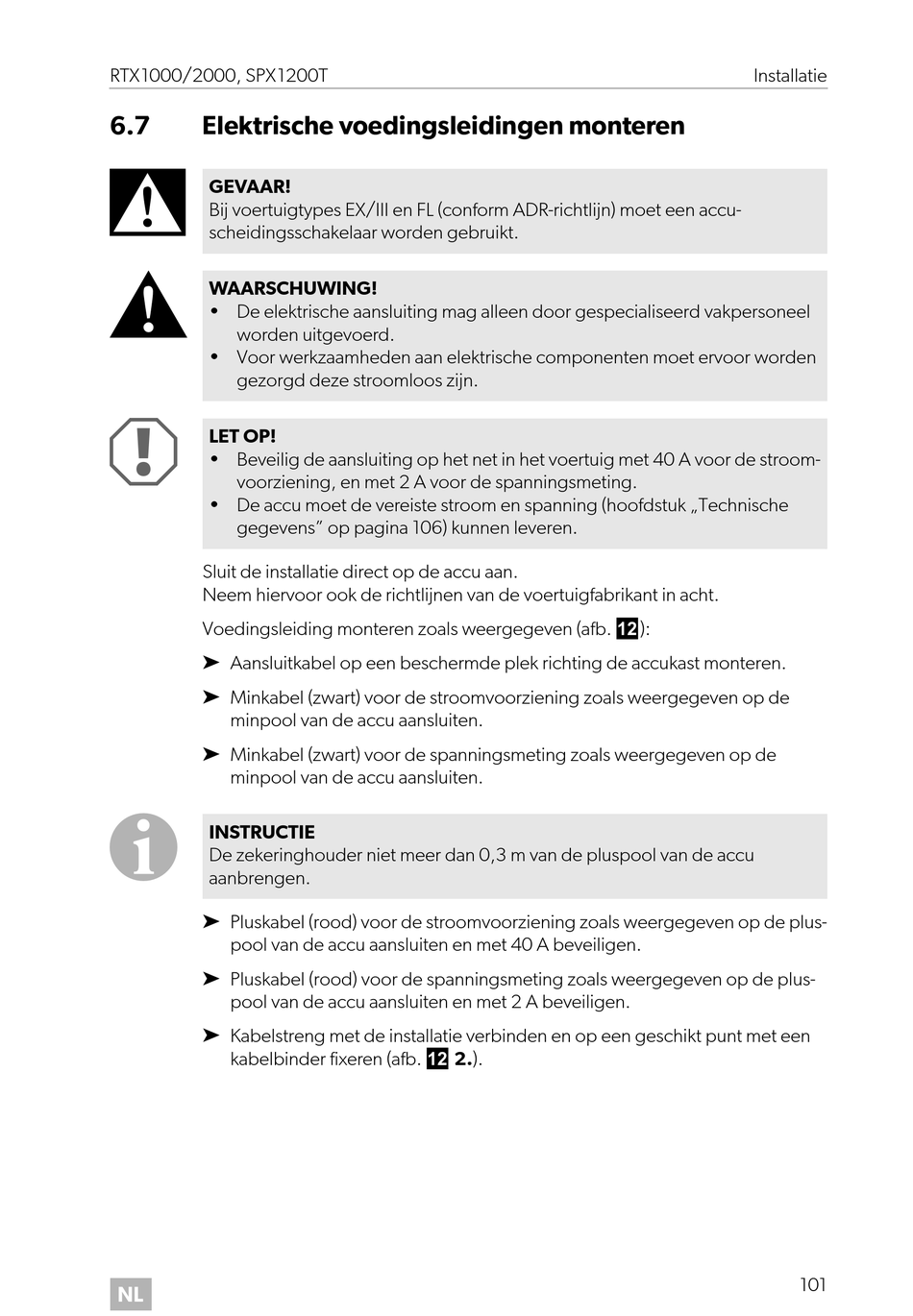

RTX1000/2000, SPX1200T
6.7

Elektrische voedingsleidingen monteren

D
GEVAAR!
Bij voertuigtypes EX/III en FL (conform ADR-richtlijn) moet een accu-
scheidingsschakelaar worden gebruikt.
!
WAARSCHUWING!
• De elektrische aansluiting mag alleen door gespecialiseerd vakpersoneel
worden uitgevoerd.
• Voor werkzaamheden aan elektrische componenten moet ervoor worden
gezorgd deze stroomloos zijn.
A
LET OP!
• Beveilig de aansluiting op het net in het voertuig met 40 A voor de stroom-
voorziening, en met 2 A voor de spanningsmeting.
• De accu moet de vereiste stroom en spanning (hoofdstuk „Technische
gegevens" op pagina 106) kunnen leveren.
Sluit de installatie direct op de accu aan.
Neem hiervoor ook de richtlijnen van de voertuigfabrikant in acht.
Voedingsleiding monteren zoals weergegeven (afb. b):
➤ Aansluitkabel op een beschermde plek richting de accukast monteren.
➤ Minkabel (zwart) voor de stroomvoorziening zoals weergegeven op de
minpool van de accu aansluiten.
➤ Minkabel (zwart) voor de spanningsmeting zoals weergegeven op de
minpool van de accu aansluiten.
I
INSTRUCTIE
De zekeringhouder niet meer dan 0,3 m van de pluspool van de accu
aanbrengen.
➤ Pluskabel (rood) voor de stroomvoorziening zoals weergegeven op de plus-
pool van de accu aansluiten en met 40 A beveiligen.
➤ Pluskabel (rood) voor de spanningsmeting zoals weergegeven op de plus-
pool van de accu aansluiten en met 2 A beveiligen.
➤ Kabelstreng met de installatie verbinden en op een geschikt punt met een
kabelbinder fixeren (afb. b 2.).
NL
Installatie
101
