INSTALACIÓN
ES
INSTALACIÓN DEL MANDO
El mando responde al estándar EMC (compatibilidad electromagnética) pero se exige una correcta instalación para no compro-
meter las propias prestaciones y las de los instrumentos que están cerca.
Por este motivo el mando tiene que estar lejos por lo menos:
• 25 cm del compás.
• 50 cm de cualquier aparato radio-receptor.
• 1 m de cualquier aparato radio-transmisor (excluido SSB).
• 2 m de cualquier aparato radio-transmisor SSB.
• 2 m del recorrido del haz del radar.

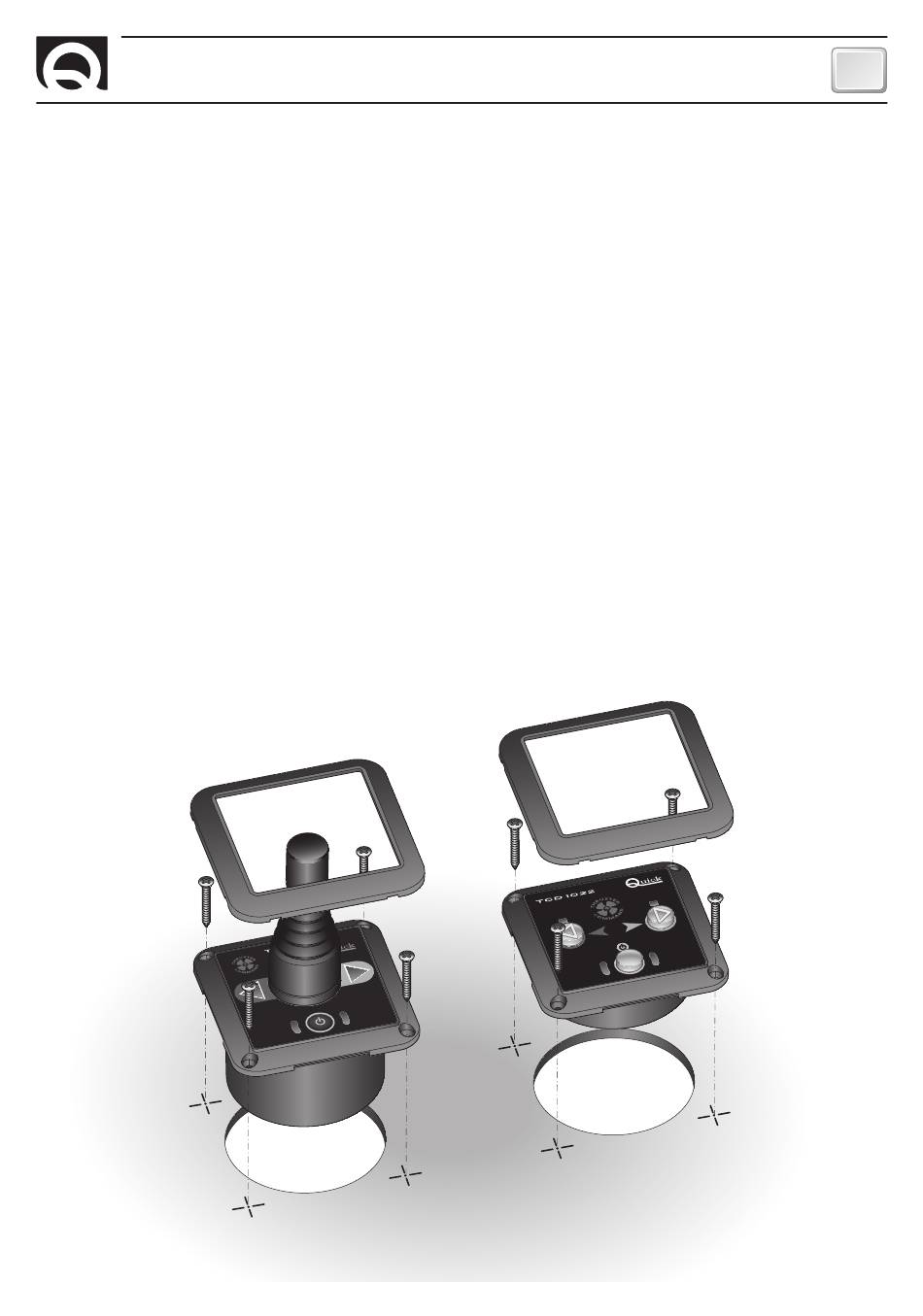

Después de haber escogido donde posicionar el mando, proceder como se muestra a continuación:
• Posicionar la plantilla (suministrada con el instrumento) sobre la superficie donde será instalado el mando.
• Marcar el centro de cada agujero.
• Hacer el agujero para la parte posterior del mando con una fresa de diámetro 60 mm.
• Quitar la plantilla y eventuales babas presentes en los agujeros.
• Introducir el mando en su alojamiento.
• Fijar el mando al panel con cuatro tornillos de cabeza avellanada (no suministrados).
• Posicionar el marco en el mando.
TCD 1042 TCD 1022
