Installation
Anschlüsse Installationsmodul

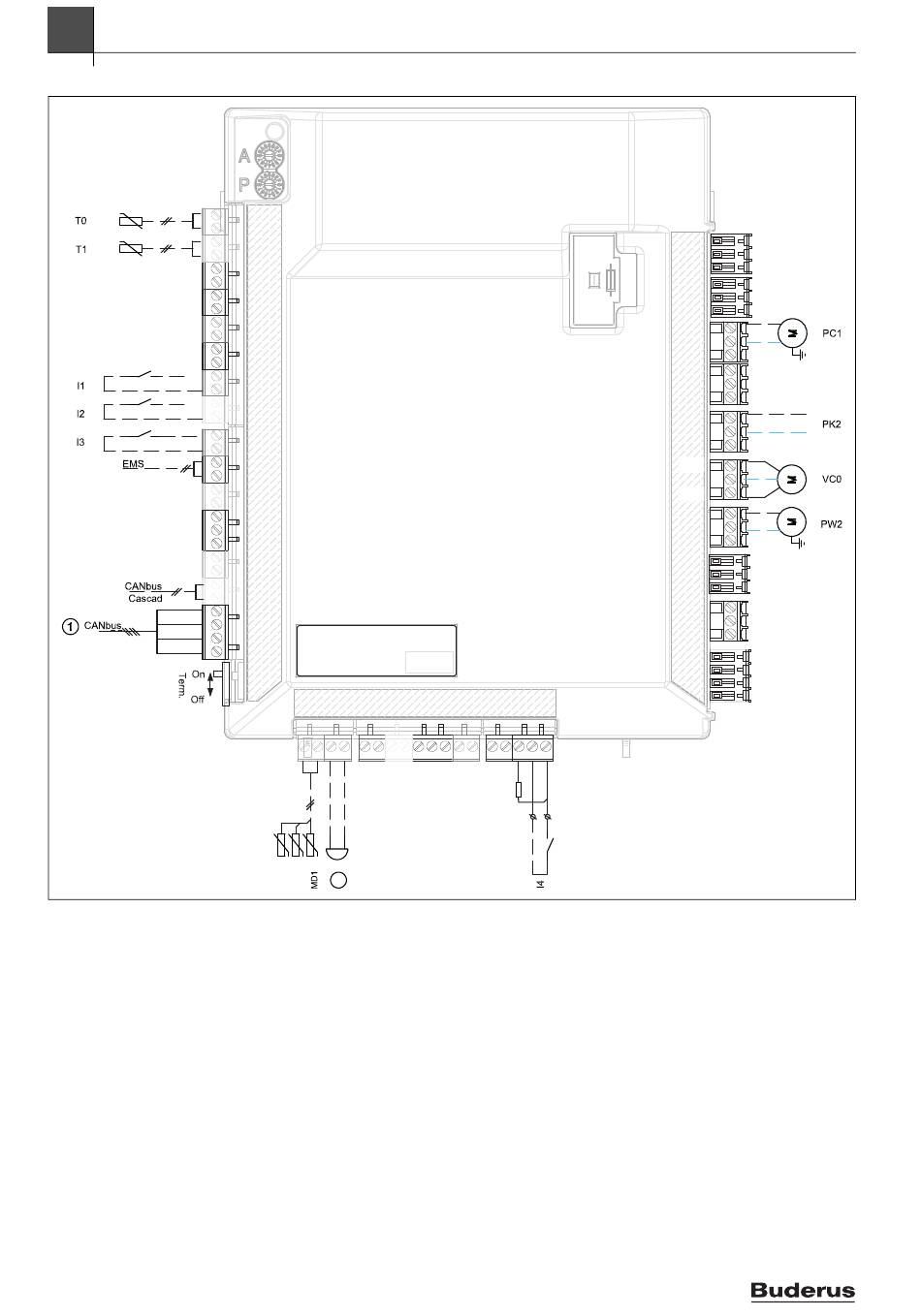

Bild 15 Anschlüsse Installationsmodul
[I1] Externer Eingang 1 (EVU)
[I2] Externer Eingang 2
[I3] Externer Eingang 3
[I4] Externer Eingang 4 (SG)
[MD1]Feuchtefühler (Zubehör für Kühlbetrieb)
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
[PC1] Heizkreispumpe
[PK2] Relais-Ausgang Kühlbetrieb, 230 V
[PW2]Zirkulationspumpe (Zubehör)
[VC0] Umschaltventil Umwälzung (Zubehör)
[1]
CAN-BUS zur Wärmepumpe (I/O-Leiterkarte)
[2]
Alarmsummer (Zubehör)
16
2
