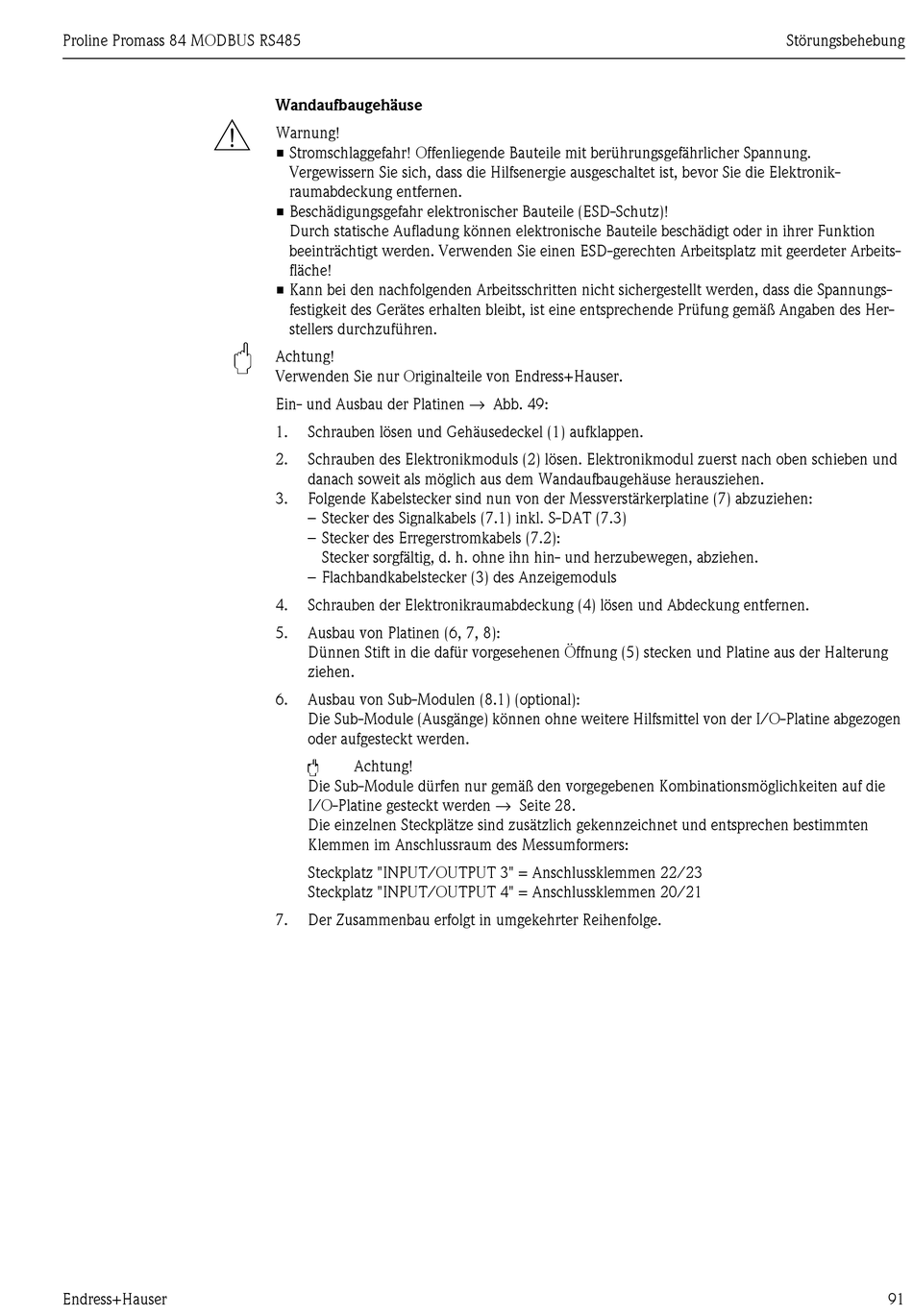

Proline Promass 84 MODBUS RS485
#
Endress+Hauser
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)!
Durch statische Aufladung können elektronische Bauteile beschädigt oder in ihrer Funktion
beeinträchtigt werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeits-
fläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Her-
stellers durchzuführen.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Ein- und Ausbau der Platinen → Abb. 49:
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben und
danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Signalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Erregerstromkabels (7.2):
Stecker sorgfältig, d. h. ohne ihn hin- und herzubewegen, abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halterung
ziehen.
6. Ausbau von Sub-Modulen (8.1) (optional):
Die Sub-Module (Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abgezogen
oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf die
I/O-Platine gesteckt werden → Seite 28.
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten
Klemmen im Anschlussraum des Messumformers:
Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Störungsbehebung
91
