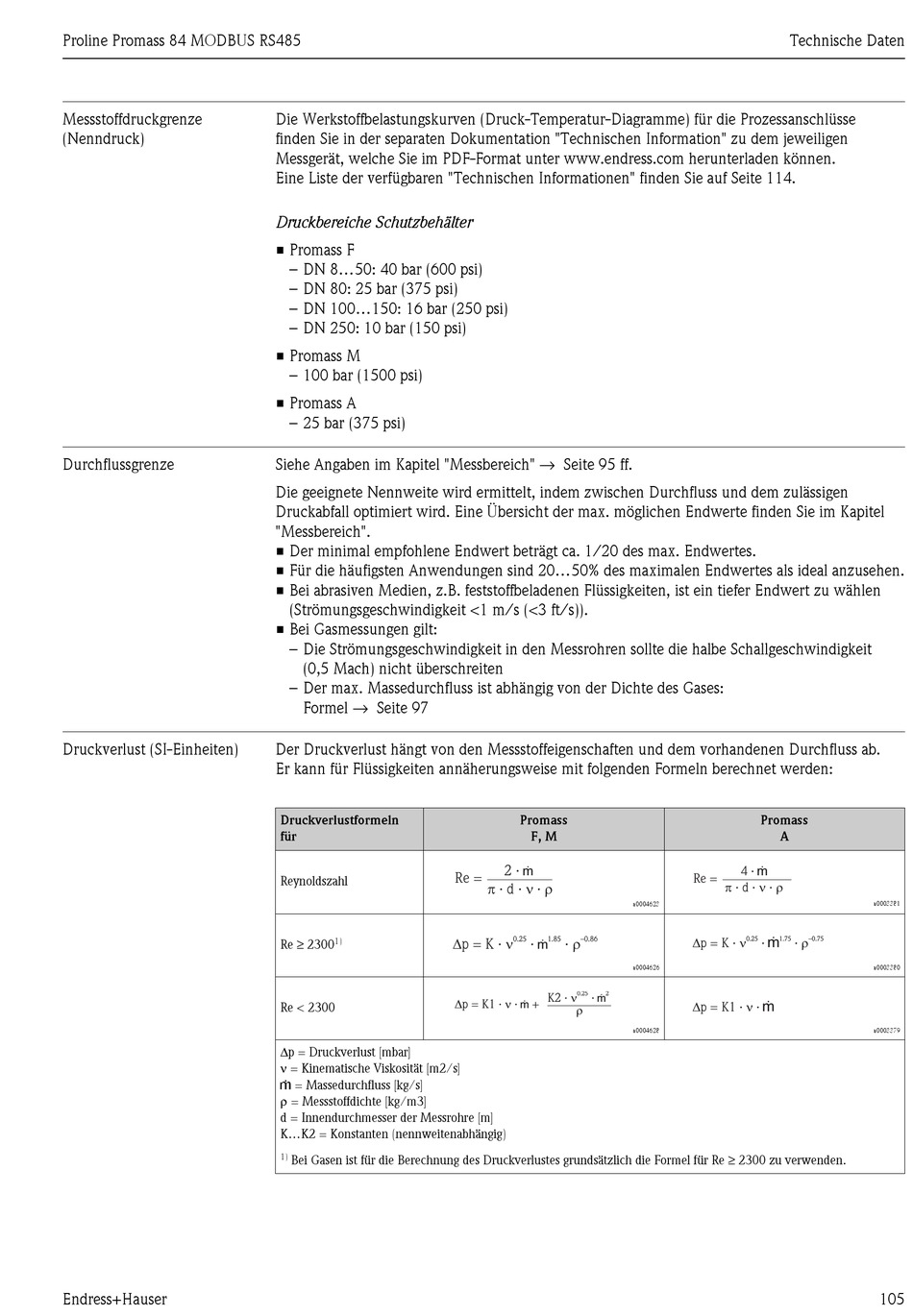

Endress+Hauser Proline Promass 84 Betriebsanleitung Seite 105

Proline Promass 84 MODBUS RS485
Messstoffdruckgrenze
(Nenndruck)
Durchflussgrenze
Druckverlust (SI-Einheiten)
Endress+Hauser
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse
finden Sie in der separaten Dokumentation "Technischen Information" zu dem jeweiligen
Messgerät, welche Sie im PDF-Format unter www.endress.com herunterladen können.
Eine Liste der verfügbaren "Technischen Informationen" finden Sie auf Seite 114.
Druckbereiche Schutzbehälter
• Promass F
– DN 8...50: 40 bar (600 psi)
– DN 80: 25 bar (375 psi)
– DN 100...150: 16 bar (250 psi)
– DN 250: 10 bar (150 psi)
• Promass M
– 100 bar (1500 psi)
• Promass A
– 25 bar (375 psi)
Siehe Angaben im Kapitel "Messbereich" → Seite 95 ff.
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen
Druckabfall optimiert wird. Eine Übersicht der max. möglichen Endwerte finden Sie im Kapitel
"Messbereich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes.
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen.
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen
(Strömungsgeschwindigkeit <1 m/s (<3 ft/s)).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
– Der max. Massedurchfluss ist abhängig von der Dichte des Gases:
Formel → Seite 97
Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab.
Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden:
Druckverlustformeln
für
Reynoldszahl
Re ≥ 2300
1)
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m2/s]
g = Massedurchfluss [kg/s]
ρ = Messstoffdichte [kg/m3]
d = Innendurchmesser der Messrohre [m]
K...K2 = Konstanten (nennweitenabhängig)
Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
1)
Promass
F, M
g
2 ·
Re =
p n r
· d · ·
D n r
0.25 1.85 –0.86
p = K · · g ·
n
0.25 2
K2 · · g
Dp = K1 · · n
g +
r
Technische Daten
Promass
A
g
4 ·
Re =
p n r
· d · ·
a0004623
D n g r
0.25 1.75
p = K · · ·
a0004626
D p = K1 · · g n
a0004628
a0003381
–0.75
a0003380
a0003379
105
