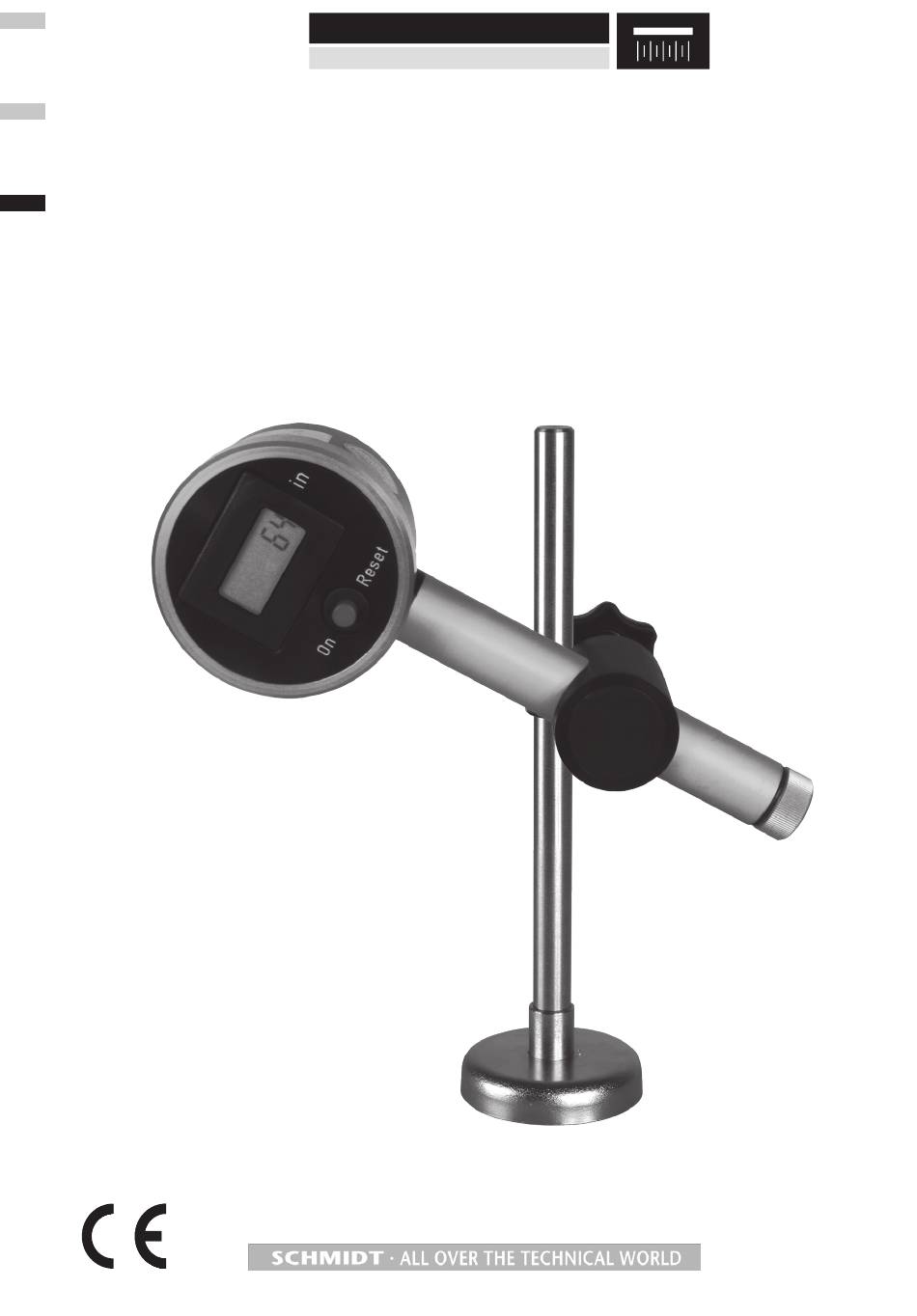

- Seite 1 S C H M I D T Längenmesser c o n t r o l i n s t r u m e n t s Ausgabe LM 04.3.D Modellreihe LM Bedienungsanleitung Gültig ab: 01.12.2006 • Für künftige Verwendung aufbewahren! LMC-V...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Gewährleistung und Haftung ................... 3 1.1 Hinweise in der Bedienungsanleitung ..............3 1.2 Verpflichtung des Betreibers .................. 3 1.3 Verpflichtung des Personals .................. 3 1.4 Informelle Sicherheitsmaßnahmen ................ 4 1.5 Ausbildung des Personals ..................4 1.6 Bestimmungsgemäße Verwendung ............... 4 1.7 Gefahren im Umgang mit dem Gerät .............. -
Seite 3: Gewährleistung Und Haftung
Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Längenmesser 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:... -
Seite 4: Informelle Sicherheitsmaßnahmen
Das Gerät ist ausschließlich zum Messen von Fadenlängen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Hans Schmidt & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 5: Lieferbare Typen
2 Batterien Bedienungsanleitung Transportschachtel 2 Batterien Schraubendreher (2.5 mm Klingenbreite) Sonderzubehör: siehe www.hans-schmidt.com 2.3 Auspacken Das Gerät auspacken und auf Transportschäden überprüfen. Mängelrügen müssen unverzüglich, spätestens jedoch innerhalb von 7 Tagen nach Empfang der Ware, schriftlich erfolgen. -
Seite 6: Inbetriebnahme Und Messen
Vor dem Arbeiten mit dem Gerät müssen Sie, falls notwendig, Ihre persönliche Schutzausrüstung anlegen. z. B. Schutzbrille, Handschuhe, etc. Das Typenschild mit dem CE Zeichen und der Seriennummer, sowie das SCHMIDT Qualitätssiegel sind auf der Geräteoberseite, angebracht. 3.2 Geräteelemente Fadenführung (nur LMC-V, LMI-V) -
Seite 7: Messen Mit Dem Lmc Und Lmi
Messen mit dem LMC und LMI 3.4.1 Messen mit manuellem Start / Stop Der elektronische Längenmesser ermittelt die einlaufende Fadenlänge pro Stricksystem an der laufenden Strickmaschine mit feststehenden oder rotierenden Zylindern. Das Gerät stationär an der Maschine zwischen Fadenbruchwächter und den Faden- führern mit einem Magnetstativ befestigt (fig 3.4.1b). -
Seite 8: Messen Mit Dem Lmc-V Und Lmi-V
Messen mit dem LMC-V und LMI-V 3.5.1 Messen mit manuellem Start / Stop Wie in Kapitel 3.4.1 beschrieben. 3.5.2 Messen mit automatischem Start / Stopsignal Empfohlener Schaltabstand ca. 2 mm Zylinder der Rundstrickmaschine Gewinde M5 Magnetschalter Magnet fig. 3.5.2a Die Typen LMC-V und LMI-V sind mit einem einstellbaren Zähler für maximal 99 Zylin- derumdrehungen der Strickmaschine ausgestattet, die durch einen Magnetschalter überwacht wird. - Seite 9 3.5.2 Messen mit automatischem Start / Stopsignal (Forts.) Anzahl der Umdrehungen einstellen: = manueller Start / Stop 1 - 99 = automatisches Start / Stopsignal On / Reset Stufenschalter X 10 Stufenschalter X 1 fig. 3.5.2c Die Stufenschalter ermöglichen die Einstellung der gewünschten Anzahl der Zylinder umdrehungen für den Messzyklus.
- Seite 10 3.5.2 Messen mit automatischem Start / Stopsignal (Forts.) Fadenführungsring Umschlingung min. 120° fig. 3.5.2d 1. Das Messgut in die Nut des Fadenführungsringes auf der Geräterückseite einlegen. Der Fadenführungsring ist um 360° drehbar. 2. Den elektronischen Längenmesser so ausrichten, daß die Umschlingung des Mess- rades nicht kleiner als 120°...
-
Seite 11: Wartung Und Instandhaltung
Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: Hans Schmidt & Co GmbH Schichtstr. 16 84478 Waldkraiburg... -
Seite 12: Seit 75 Jahren In Aller Welt
