Puls Argon Tungsten Schweissvorgang (Als Referenz) - IPOTOOLS ACDCTIG 200P Originalbetriebsanleitung

1.2 PULS ARGON ARC SCHWEISSEN
1. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 entweder auf 1Hz oder 50Hz, je
nachdem, was die Anforderungen für das Material zum Schweißen sind. Danach müssen
entsprechend die Stromabsenkung (Downslope) 5 und die Gasnachströmzeit (Post Flow) 3, je
nach Stromstärke eingestellt werden.
2. Einstellen der Stromabsenkung (Downslope): Wenn der Schalter 5 in Uhrzeigersinn gedreht wird,
erhöht sich die Stromabsenkung, andernfalls wird diese gesenkt. Die Zeit der Stromabsenkung
kann von 0-10s eingestellt werden.

1.3 PULS ARGON TUNGSTEN SCHWEISSVORGANG (Als Referenz)

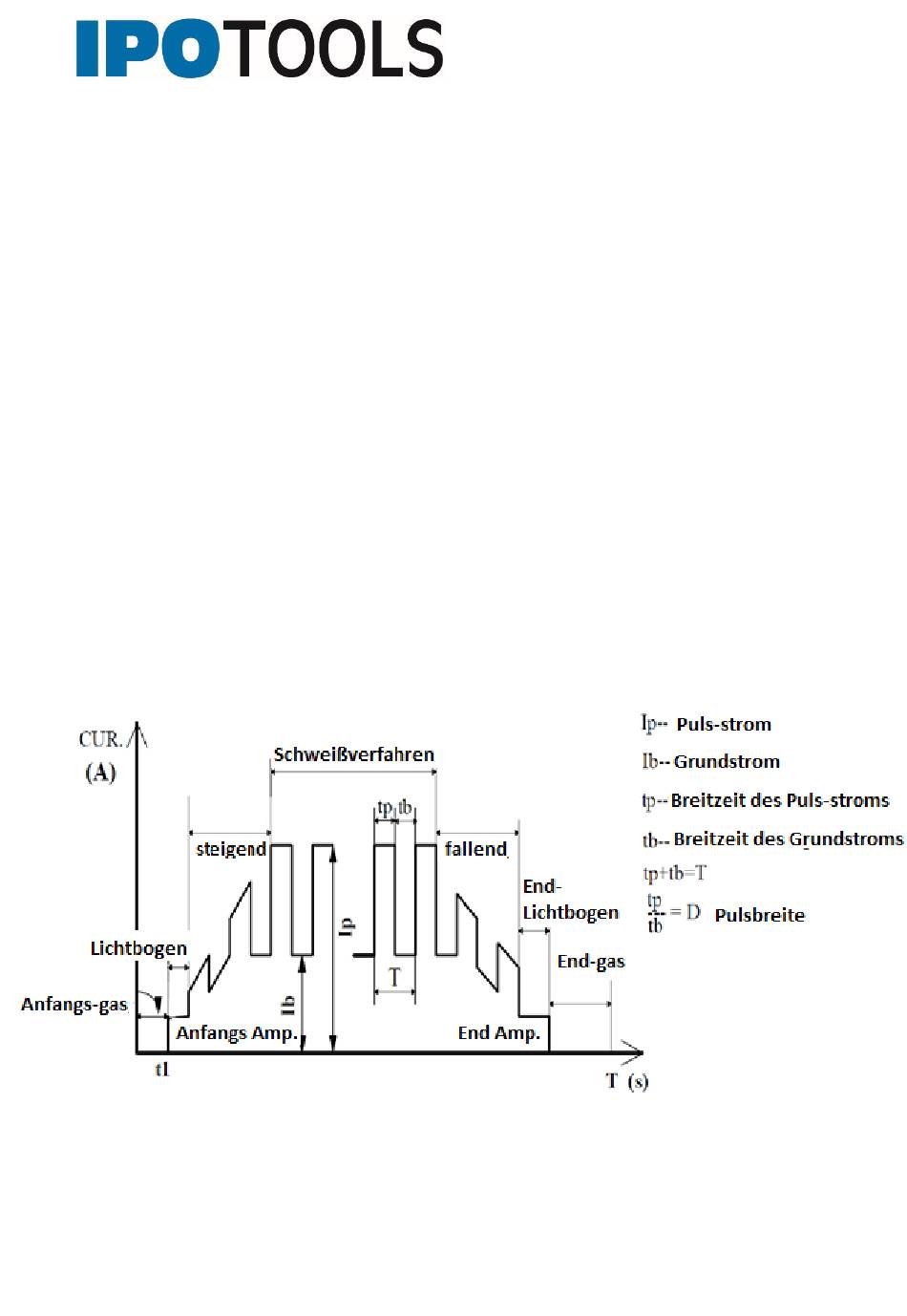

Pulsschweißen unterscheidet sich vom kontinuierlichen (DC) Schweißen. Der Grund- und Puls
Schweißstrom werden gewechselt. Die Fließkurve ist in der folgenden Zeichnung dargestellt. Ip und
Ib und ihre kontinuierliche Zeit tp und tb können entsprechend den Anforderungen geregelt werden.
Der Amplitudenwert des Schweißstroms ändert sich periodisch mit einer bestimmten Frequenz.
Wählen Sie den Pulsmodus für das Schweißen von dünneren Schweißnähten, bei denen mehr
Kontrolle der Temperatur erforderlich ist.
ORIGINALBETRIEBSANLEITUNG
Schweißgerät ACDCTIG-200P
12
