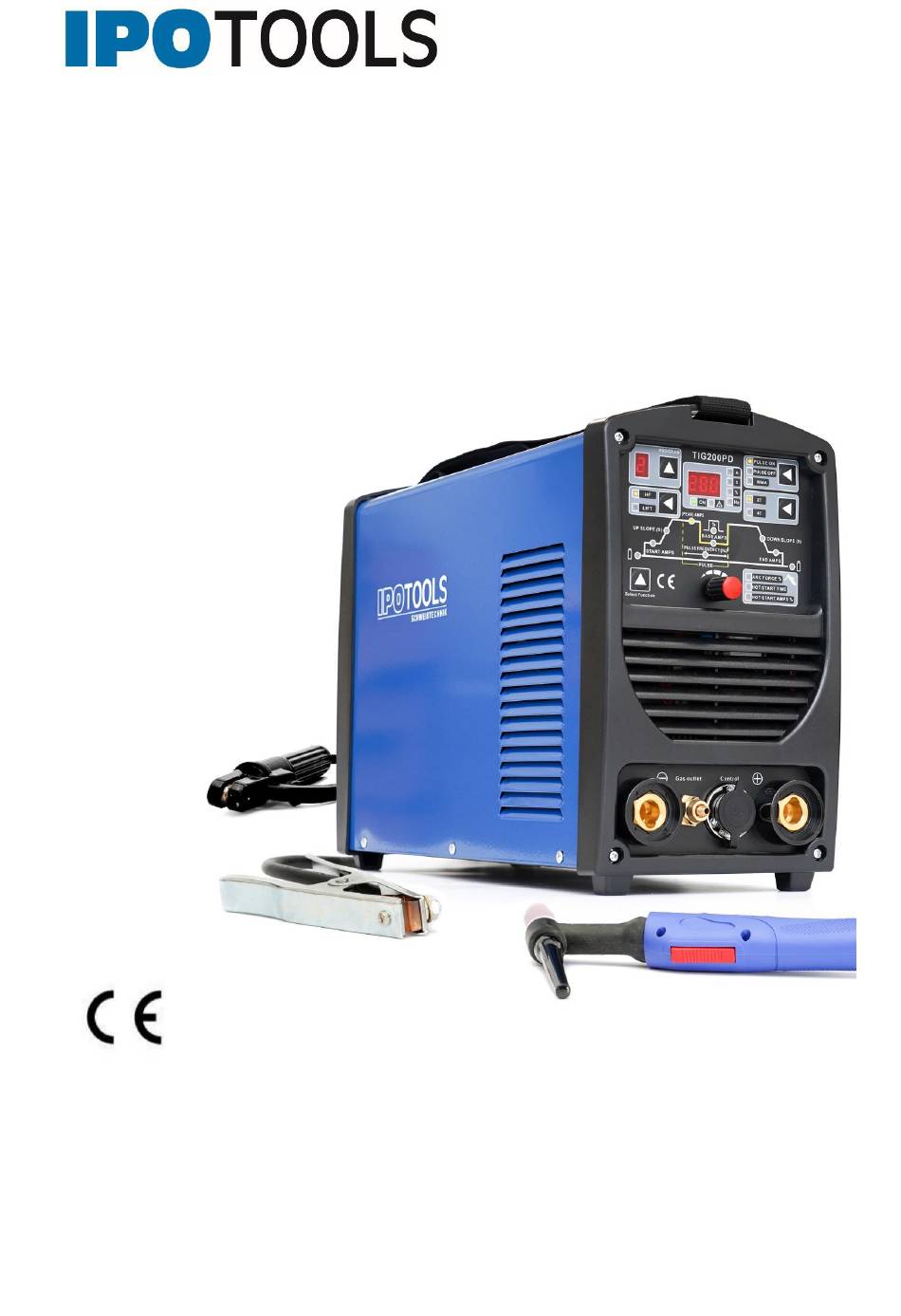

BETRIEBSANLEITUNG
TIG-200PD Schweißgerät
ORIGINALBETRIEBSANLEITUNG

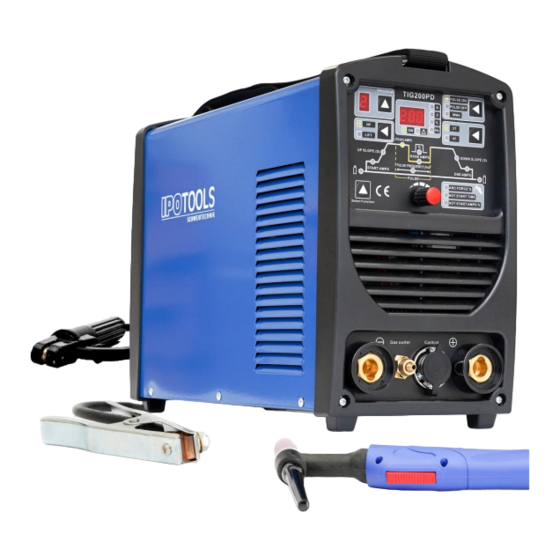

Inverter Schweißgerät
TIG-200PD
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Germany
W: www.ipotools.de
E: info@ipotools.de
Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden
haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu
lesen und zu befolgen.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IPOTOOLS TIG-200PD
Inhaltszusammenfassung für IPOTOOLS TIG-200PD
- Seite 1 BETRIEBSANLEITUNG TIG-200PD Schweißgerät ORIGINALBETRIEBSANLEITUNG Inverter Schweißgerät TIG-200PD IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Germany W: www.ipotools.de E: info@ipotools.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG TIG-200PD Schweißgerät INHALT SICHERHEITSHINWEISE ....................3 TECHNICAL INFORMATION .................... 6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD ............7 VOR DER INBETRIEBNAHME ..................7 GRAFISCHE DARSTELLUNG ..................8 POSITIONEN AUF DER SCHWEISSKURVE ..............12 FEHLERSUCHE UND FEHLERBECHEBUNG ..............14... -
Seite 3: Sicherheitshinweise
BETRIEBSANLEITUNG TIG-200PD Schweißgerät Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen oder zum Tod... - Seite 4 BETRIEBSANLEITUNG TIG-200PD Schweißgerät • Achten Sie auf heiße Metallteile, besonders wenn Sie über dem Kopf schweißen. Tragen Sie immer Kopf-, Hand-, Fuß und Körperschutz. • Sorgen Sie dafür, dass Sie immer einen Feuerlöscher bei Hand haben. • Überschreiten Sie niemals den Arbeitszyklus des Geräts. Geschätzter Schweißzyklus der Maschine hat einen prozentualen Anteil von zehn Minuten.
- Seite 5 Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG Das IPOTOOLS 200PD ist ein Schweißgerat mit zwei Funktionen. Sie können es für DC MMA und DC / PULSE WIG schweißen. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser Bedienungsanleitung...
-
Seite 6: Technical Information
BETRIEBSANLEITUNG TIG-200PD Schweißgerät TECHNICAL INFORMATION Eingangsspannung AC220/230/240V 50Hz Leerlaufspannung Zündung HF Zündung oder Touch-Zündung Anfangs/Endzeitpunkt des Gasflusses 0-10s / 0-25s Effizienz >=80% Gewicht ca. 9,5kg Isolierklasse IP21S Maße ca. (LxBxH) 390x165x295mm Schweißstrom 5-160A Intermittenz bei 160A Arc Force 1-100% Hot start Zeit... -
Seite 7: Arbeitsbedingungen Und Arbeitsumfeld
BETRIEBSANLEITUNG TIG-200PD Schweißgerät ARBEITSBEDINGUNGEN UND ARBEITSUMFELD Arbeitsbedingungen 1. Spannung, Energiequelle: AC 220 V/230V/240V, 2. Frequenz: 50/60Hz, Zuverlässige Erdung. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 %, • Umgebungstemperatur: -10℃ ~ 40℃, • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten. -
Seite 8: Grafische Darstellung
BETRIEBSANLEITUNG TIG-200PD Schweißgerät GRAFISCHE DARSTELLUNG 1. Aktuelle Schweißparameter speichern, aktuellen Speicherplatz anzeigen * 2. Zeigt den Wert des aktuell ausgewählten Parameters an. 3. Auswahl von Parametern aus der Schweißkurve. 4. Licht: Betriebsanzeige 5. Anzeige der aktuell eingestellten Parameter: A - Schweißstrom S - Zeit in Sekunden (Anfangs- und Entström oder Anfangs- und Endgas) - Seite 9 BETRIEBSANLEITUNG TIG-200PD Schweißgerät 15. "-" Anschluss 16. "+" Anschluss 17. Gasanschluss für WIG-Brenner 18. Anschluss WIG-Brennersteuerung 20. Ein-/Ausschalter 21. Schutzgasversorgung 22. Anschluss Kabel 23. Sicherheitserdung 24. Ventilator * Drücken Sie die Taste, um zwischen den Speicherplätzen zu wechseln. Das Gerät...
-
Seite 10: Reinigung Des Werkstückes Vor Dem Schweißen
BETRIEBSANLEITUNG TIG-200PD Schweißgerät SCHWEISSARTEN 1.1 WIG Schweißen 1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden. 1.2 DC WIG SCHWEIßEN 1. Schließen Sie den Schutzgasversorgungsschlauch an den Anschluss 21 auf der Rückseite des Schweißgerätes an, verwenden Sie die mitgelieferten Schellen,... -
Seite 11: Puls Dc Wig Schweißen
BETRIEBSANLEITUNG TIG-200PD Schweißgerät 4. Gastest: Schalten Sie das Gerät mit Schalter 17 ein, öffnen Sie die Flaschenschraube der Argon Flasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein. Beim Drücken der Taste am Brenner muss das Magnetventil im Gerät öffnen und das Gas muss aus der Brennerdüse austreten, 5. -
Seite 12: Positionen Auf Der Schweisskurve
BETRIEBSANLEITUNG TIG-200PD Schweißgerät POSITIONEN AUF DER SCHWEISSKURVE Das INV185PACDC zählt zu den modernsten WIG Schweißgeräten, denn es bietet Ihnen zahlreiche WIG-Funktionen mit digitaler Steuerung an. Sie können mit dem Gerät die komplette Schweißrampe vom Gasvor- und Gasnachlaufzeit, Stromanstieg und Stromsenkung, Pulsschweißen (Pulsstrom, Pulsbreite, Pulsfrequenz), AC Frequenz und AC Balance bis ins Detail einstellen. - Seite 13 BETRIEBSANLEITUNG TIG-200PD Schweißgerät SCHWEISSEN MIT BESCHICHTETER ELEKTRODE 1. Stellen Sie den Schalter 9 auf die Position „MMA“ 2. Mit Taste 12, den gewünschten Schweißstromwert einstellen 3. Achten Sie auf positive und negative Bindungen. Unterschiedliche Elektrodentypen erfordern unterschiedliche Polaritäten, siehe Anweisungen des Elektrodenherstellers.
-
Seite 14: Fehlersuche Und Fehlerbechebung
BETRIEBSANLEITUNG TIG-200PD Schweißgerät FEHLERSUCHE UND FEHLERBECHEBUNG Fehler Ursache Behebung Die Stromanzeige ist 1. Kein Strom 1. Überprüfen Sie den ausgeschaltet 2. Die Verbindung mit dem Eingangsstrom Schweißgerät ist nicht hergestellt 2. Ersetzen Sie die Sicherung Der Lüfter dreht sich nicht 1.
