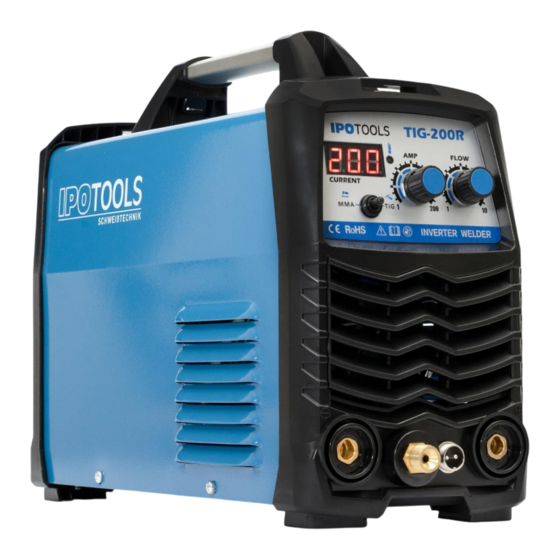

Inverter Schweißgerät
TIG-200R
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Deutschland
W: www.ipotechnik.de
E: info@ipotechnik.de
Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden
haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu
lesen und zu befolgen.

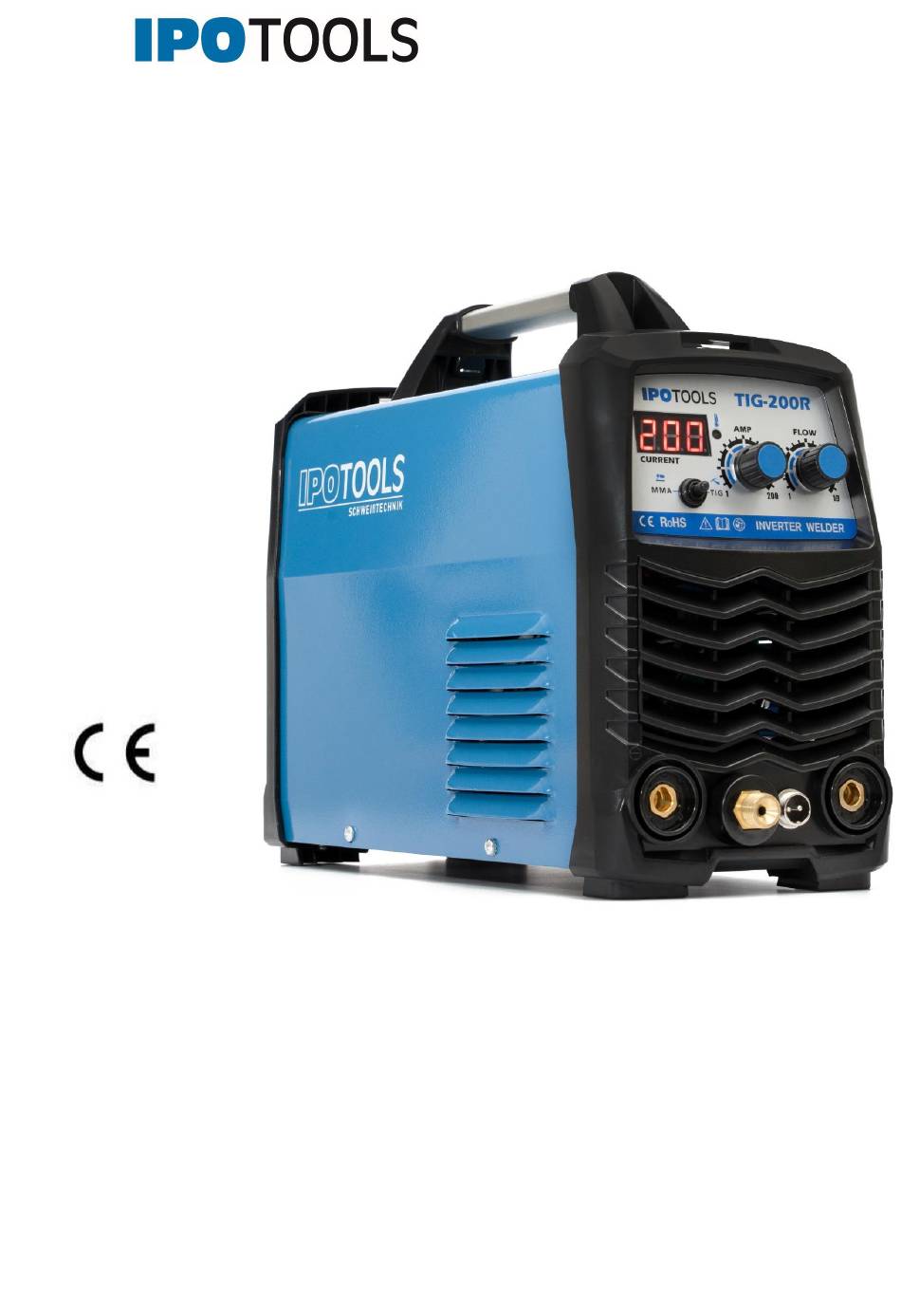

ORIGINALBETRIEBSANLEITUNG
Schweißgerät TIG-200R
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IPOTOOLS TIG-200R
Inhaltszusammenfassung für IPOTOOLS TIG-200R
- Seite 1 ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R Inverter Schweißgerät TIG-200R IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotechnik.de E: info@ipotechnik.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu...
-
Seite 2: Inhaltsverzeichnis
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R INHALT SICHERHEITSHINWEISE ......................3 TECHNISCHE DATEN ...................... 6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD ............7 VOR DER INBETRIEBNAHME ..................7 GRAFISCHE DARSTELLUNG ................... 8 SCHWEISSARTEN......................10 FEHLERSUCHE UND FEHLERBECHEBUNG ..............12... -
Seite 3: Sicherheitshinweise
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen... -
Seite 4: Wichtige Warnungen
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R der Maschine hat einen prozentualen Anteil von zehn Minuten. In diesem Fall kann die Maschine sicher in Bezug auf die Ausgangsleistung arbeiten (Schweißstrom ED). • Achten Sie darauf, dass sich im Arbeitsbereich keine Kinder, Tiere oder dritte Personen aufhalten. -
Seite 5: Zweck Und Verwendung
Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG IPOTOOLS TIG-200R ist ein Schweißgerät mit zwei Schweißfunktionen. Sie können es für DC E-Hand/MMA und für DC WIG-Schweißen verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser Bedienungsanleitung verwendet werden! Schäden am... -
Seite 6: Technische Daten
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R TECHNISCHE DATEN Modell: TIG-200R Verfahren: DC WIG, MMA/E-Hand Bedienfeld: Schweißstrom, Gasnachlauf Einstellungen: Stufenlos Eingangsspannung: 1x AC230V 50/60Hz Leerlaufspannung: 60-80V Einstellbereiche: DC WIG: 20-200A│MMA: 20-200A Schweißstrom ED - WIG (A/%): 200A-60%, 132A-100% Schweißstrom ED - E-Hand (A/%): 200A-60%, 125A-100% Gasvorströmzeit (Pre Flow): 0,1s... -
Seite 7: Arbeitsbedingungen Und Arbeitsumfeld
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen • Spannung, Energiequelle: AC 220 V/230V/240V • Frequenz: 50/60Hz • Zuverlässige Erdung 2. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 % • Umgebungstemperatur: -10℃ ~ 40℃ • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten. -
Seite 8: Grafische Darstellung
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R GRAFISCHE DARSTELLUNG 1. Digital Anzeige: Amper 2. Warnlicht: Überhitzung 3. Steuerknopf: Gasnachlaufzeit 4. Steuerknopf: Schweißstrom 5. Umschaltung zwischen TIG und MMA... -
Seite 9: Bedienfeld
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R 6. Bedienfeld 7. Anschluss "-" 8. Gasanschluss für WIG-Brenner 9. Kontrollstecker für den WIG-Brenner 10. Anschluss "+" 11. Ein / Aus-Schalter 12. Einlass für Schutzgas 13. Ventilator... -
Seite 10: Schweissarten
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R SCHWEISSARTEN 1.1 WIG 1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden. 1.2 DC WIG SCHWEISSEN 1. Schließen Sie die Schutzgaszuleitung an den Anschluss (12) auf der Rückseite des Schweißgeräts an und verwenden Sie die beigefügten Klemmen. -
Seite 11: Negative Verbindung
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R 3. Gasprüfung: Schalten Sie das Gerät mit dem Schalter (11) ein, öffnen Sie die Flaschenschraube der Argonflasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein. Beim Drücken der Taste auf dem Brenner muss sich das Magnetventil im Gerät öffnen und das Gas muss aus der Brennerdüse laufen. -
Seite 12: Fehlersuche Und Fehlerbechebung
ORIGINALBETRIEBSANLEITUNG Schweißgerät TIG-200R FEHLERSUCHE UND FEHLERBECHEBUNG Fehler Ursache Behebung Die Stromanzeige ist 1. Kein Strom 1. Überprüfen Sie den Eingangsstrom ausgeschaltet 2. Die Verbindung mit dem 2. Ersetzen Sie die Sicherung Schweißgerät ist nicht hergestellt Der Lüfter dreht sich nicht 1.
