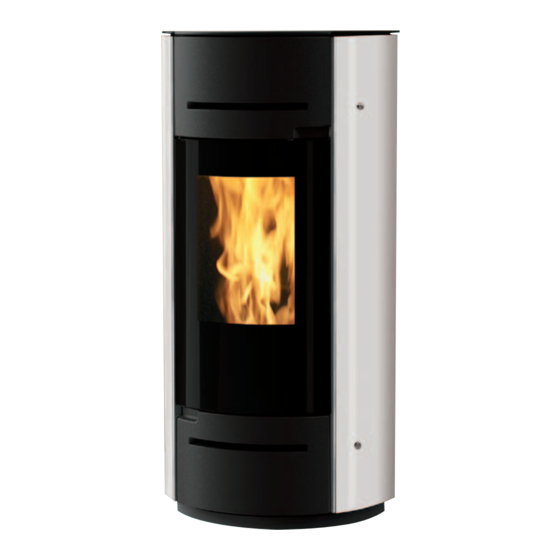

Stufa stagna a pellet - Airtight pellet stove
Poêle étanche à pellets - Estufa estanca de pellet
Raumluftunabhängiger Pellets-Ofen - Luchtdichte pelletkachel
Lufttæt pillebrændeovn - Salamandra estanque a pellets-
I
Installazione, uso e manutenzione
UK
Installation, use and maintenance
F
Installation, usage et maintenance
E
Instalación, uso y mantenimiento
D
Installations-, Betriebs- und Wartungsanleitung
NL
Installatie, gebruik en onderhoud
DK
Installation, brug og vedligeholdelse
P
Instalação, uso e manutenção
CZ
Návod na použití, údržbu a instalaci
ANIA
Hermetická peletová kamna
- 1
-
pag.
2
pag. 24
pag. 46
pag. 68
pag. 90
pag. 112
pag. 134
pag. 156
str. 178.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EdilKamin ANIA
Inhaltszusammenfassung für EdilKamin ANIA

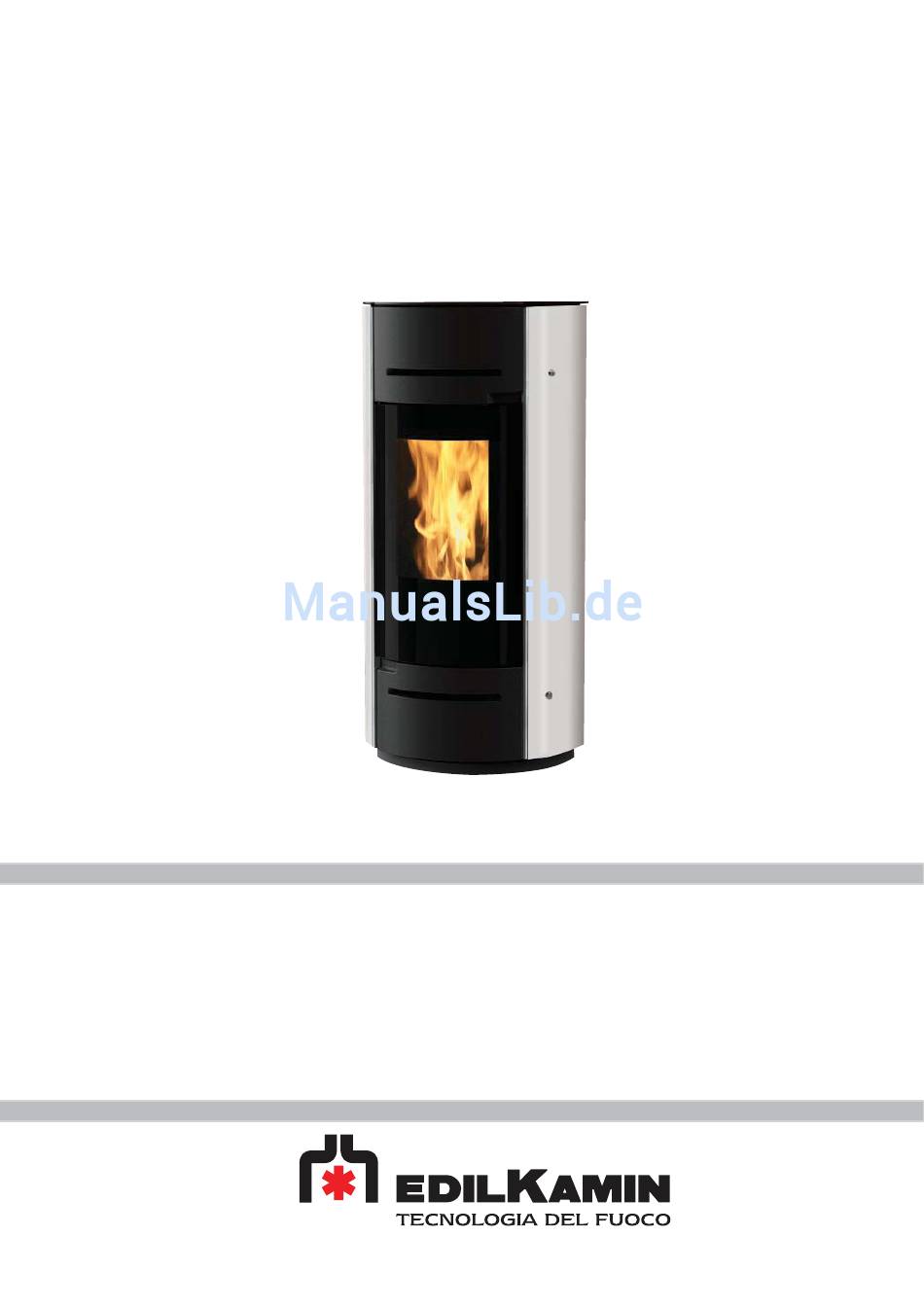

- Seite 1 ANIA Stufa stagna a pellet - Airtight pellet stove Poêle étanche à pellets - Estufa estanca de pellet Raumluftunabhängiger Pellets-Ofen - Luchtdichte pelletkachel Lufttæt pillebrændeovn - Salamandra estanque a pellets- Hermetická peletová kamna Installazione, uso e manutenzione pag. Installation, use and maintenance pag.
-
Seite 2: Inhaltsverzeichnis
Ceck list ..............pag. 100 Anmerkungen ............pag. 111 Anmerkungen ............pag. 111 Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - USt.ID-Nr. 00192220192 erklärt hiermit eigenverantwortlich, dass: Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN... - Seite 3 Garantiehefts und die steuerlich gültige Kaufbescheinigung aus. - Inbetriebnahme/Abnahme Diese muss unbedingt durch ein von Edilkamin zugelassenes Technische Kundendienstcenter - (CAT - Centro Assistenza Tecnica) erfolgen, um einen einwandfreien Betrieb zu gewährleisten. Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem Heizofen dur- chgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vor-...
-
Seite 4: Sicherheitshinweise
Ofen aufgestellt werden (Brandgefahr). eine direkte Berührung von (inneren) elektrischen Teilen, eine Berührung des Feuers und heißer Teile • Sicherstellen, dass der Heizofen durch ein von Edilkamin (Scheibe, Rohre, Warmluftaustritt), das Einführen fremder zugelassenes CAT (Technisches Kundendienst-Center) gemäß... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN BETRIEBSWEISE Der Ofen ist komplett luftdicht gegenüber dem Aufstel- lungsort; das heißt, dass die Luft (für die Verbrennung und Glasreinigung) direkt von Außen angesaugt und so vermie- den wird, auch nur geringe Luftmengen aus dem Aufstel- lungsort in Anspruch nehmen zu müssen. Daher eignet sich dieser Ofen für die Verwendung in soge- nannten „PASSIVHÄUSERN“. - Seite 6 ALLGEMEINE INFORMATIONEN • ELEKTROAPPARATE LEONARDO ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Be- dingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpe- gel in der Verbrennungskammer und die Rauchgastemperatur messen. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.
- Seite 7 ALLGEMEINE INFORMATIONEN DER OFEN WIRD IN DREI GESTALTUNGSVARIANTEN ANGEBOTEN: - Seitenteile aus weißem Glas und Abdeckung aus Glas/Gusseisen - Seitenteile aus schwarzem Glas und Abdeckung aus Glas/Gusseisen - Seitenteile aus Stahl und Abdeckung aus schwarzem Stahl/Gusseisen FRONT SEITE ZURÜCK Ø 4 cm Ø...
-
Seite 8: Elektrische Merkmale
Stromversorgung von mindestens 800 Vac. Bei Variationen von über 10% Stromversorgung kann das Produkt beeinträchtigt werden. Die obigen Daten sind Richtwerte und wurden von der akkreditierten Zerti zierungsorganisation erhoben. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Er- messen zu ändern. SICHERHEITSVORRICHTUNGEN •... - Seite 9 Regionalrates D.G.R Nr. 1118-2013 in den Marken zugelassen gemäß Regionalgesetz Nr. 3 vom 2012 zugelassen zum Wär- mekonto mit Koeff. 1,5; siehe Homepage www.edilkamin.com; Energieersparnis in den verschiedenen Bereichen zugelassen für den Steuerabzug von 50% ; 65 % (bitte die Anwendbar- keitsbedingungen prüfen, die sich nicht direkt auf das Produkt...
-
Seite 10: Installation
Ofen beeinträchtigen. Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskrei- slaufs überprüfen. Eine nicht wirksame Erdung führt zu einem fehlerhaften Betrieb, für den Edilkamin keine Haftung über- nimmt. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen. - Seite 11 INSTALLATION RAUCHABZUG TYPISCHE FÄLLE Das Rauchabzugssystem darf nur für den einen entspre- Abb. 1 Abb. 2 chenden Ofen gedacht sein (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrau- chabzug erfolgen: - Die Pelletöfen be nden sich in derselben Wohnung.
- Seite 12 INSTALLATION Abb. 1 Der Ofen wird mit bereits montierten Metallseiten (A) für die Montage der Glasseiten geliefert (Abb. 1). Die unten aufgeführten Teile sind hingegen separat verpackt. • 2 Glasseitenteile (B) • 2 seitliche Glasabdeckungen (C) • 1 mittlere Glasabdeckung (D) •...
- Seite 13 INSTALLATION Abb. 4 Die Gumminoppen (I) an den entsprechenden Stellen der Gusseisen-Abdeckung einfügen und die 2 seitlichen oberen Abdeckungen aus Glas (C) darauf setzen. Die Beschläge (E) mit den Silikonunterlegscheiben 1 (G) in die Löcher auf den seitlichen oberen Glasabdeckungen (C) einsetzen.
-
Seite 14: Gebrauchsanweisungen
Öffnung des Behälters zu laden. ANMERKUNGEN zum Brennstoff Durchmesser: 6 Millimeter Höchstlänge: 40 mm ANIA ist ausgelegt für den Einsatz von Holz-Pellets mit einem Höchst-Feuchtigkeitsgehalt: 8 % Durchmesser von 6 mm. Pellet ist ein Brennstoff, der sich in der Form von kleinen Heizwert: Mindestens 4100 kcal/kg Zylindern präsentiert, die durch das Pressen von Sägemehl,... - Seite 15 GEBRAUCHSANWEISUNGEN FUNKSTEUERUNG Sie dient der Bedienung aller Funktionen. Legende der Tasten und des Displays: : Einschalten und Ausschalten (um von Funksteuerung in Standby zu aktiver Funksteuerung zu wechseln) +/- : Zum Erhöhen oder Vermindern der diversen Einstellungen : Für die Wahl des Automatik-Betriebs : Für die Wahl des manuellen Betriebs und für den Zugang zum Kontroll- und Programmierungs-Menü...
- Seite 16 GEBRAUCHSANWEISUNGEN Befüllung der Förderschnecke NUR MIT DER FUNKSTEUERUNG AUSZUFÜHRENDE BEDIENUNGEN Beim ersten Gebrauch oder bei völliger Entleerung des Pellet- Einstellung der Uhr behälters müssen zur Befüllung der Förderschnecke Durch 2 Sekunden langes Drücken der Taste “M“ gelangt man gleichzeitig die Tasten „+“ und „-“ der Funksteuerung einige zum Menü...
- Seite 17 Automatik-Betrieb, wechselt man beim Drücken des roten erreicht, wenn vor jedem neuen Befüllen regelmäßig auf null Knopfes von 5°C zu 30°C. gesetzt wird. Edilkamin haftet in keiner Weise für Abweichun- gen von diesen Angaben (dies kann von äußeren Ein üssen abhängen).
-
Seite 18: Tägliche Wartung
WARTUNG Vor der Vornahme jeglicherWartungsarbeiten, den Ofen von der Netzversorgung trennen. Eine regelmäßige Wartung ist für den guten Betrieb des Ofens grundlegend. Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie. TÄGLICHE WARTUNG Bei abgestelltem, kaltem und vom Netz getrennten Ofen auszuführende Arbeiten. -
Seite 19: Jahreszeitliche Wartung
WARTUNG JAHRESZEITLICHE WARTUNG (SEITENS DES HÄNDLERS) Besteht in: • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Tauscherrohre im Inneren des Luf- taustrittsgitters an der Abdeckung des Ofens • Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums • Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen •... -
Seite 20: Mögliche Probleme
MÖGLICHE PROBLEME Im Fall von Störungen hält der Ofen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen. Für den Fall des erfolgten Ausfalls ist für den erneuten Start des Ofen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste gedrückt wird. - Seite 21 MÖGLICHE PROBLEME 7) Anzeige: Check button (Meldet eine Störung der Not-Aus-Taste) Maßnahmen: • den Zustand der Taste und deren Verbindungskabel zur Steckkarte überprüfen (Händler). 8) Anzeige: “Batterie leerPrüf” Störung: Das Signal leuchtet auf, obwohl der Ofen weiter läuft Maßnahmen: • Die Notstrombatterie der Leiterplatte muss ersetzt werden (Händler). Es wird darauf hingewiesen, dass es sich um ein Verschleißteil handelt, das nicht durch die Garantie abgedeckt ist.
-
Seite 22: Checkliste
CHECKLISTE Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Einbau und Inbetriebnahme • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Luftklappe im Raum • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens • Der Rauchkanal (Leitungsabschnitt, der den Ofen mit dem Rauchabzug verbindet) ist wie folgt beschaffen: höchstens 3 Kurven höchstens 2 Meter in der Waagerechten... - Seite 23 ...................................... DATUM UND STEMPEL JAHRESZEITLICHE WARTUNG ..................................................................................................................................................DATUM UND STEMPEL DES HÄNDLERS ...................................... DATUM UND STEMPEL DES ZUGELASSENEN TECHNISCHEN KUNDENDIENSTCENTERS CAT ...................................... Für weitere Erläuterungen oder Erfordernisse besuchen Sie unsere Homepage www.edilkamin.com ANMERKUNGEN: - 111 - 111...
- Seite 24 w w w . e d i l k a m i n . c o m cod. 941202 10.15/E - 200...
