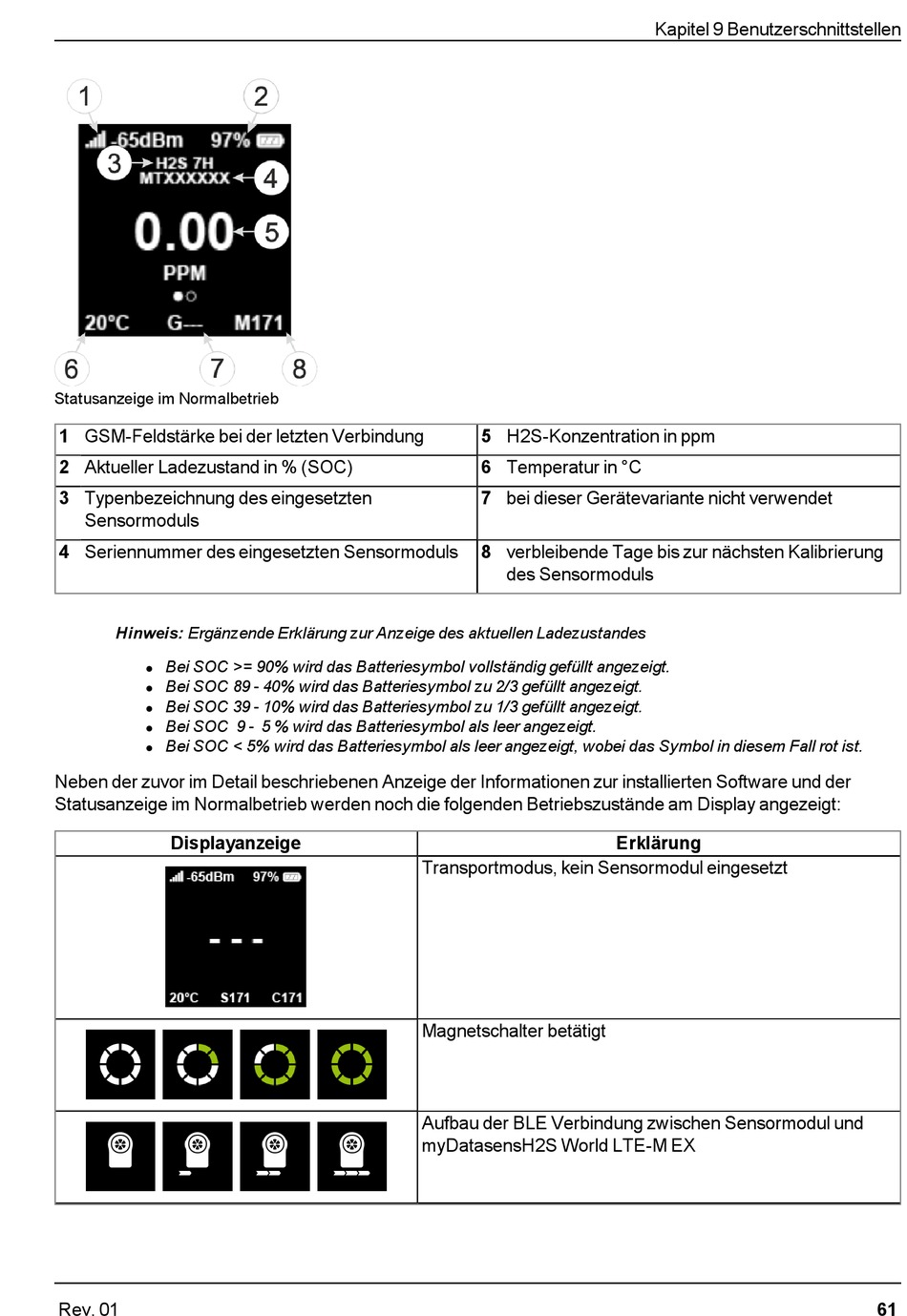

Statusanzeige im Normalbetrieb
1 GSM-Feldstärke bei der letzten Verbindung
2 Aktueller Ladezustand in % (SOC)
3 Typenbezeichnung des eingesetzten
Sensormoduls
4 Seriennummer des eingesetzten Sensormoduls
Hinweis: Ergänzende Erklärung zur Anzeige des aktuellen Ladezustandes
Bei SOC >= 90% wird das Batteriesymbol vollständig gefüllt angezeigt.
l
Bei SOC 89 - 40% wird das Batteriesymbol zu 2/3 gefüllt angezeigt.
l
Bei SOC 39 - 10% wird das Batteriesymbol zu 1/3 gefüllt angezeigt.
l
Bei SOC 9 - 5 % wird das Batteriesymbol als leer angezeigt.
l
Bei SOC < 5% wird das Batteriesymbol als leer angezeigt, wobei das Symbol in diesem Fall rot ist.
l
Neben der zuvor im Detail beschriebenen Anzeige der Informationen zur installierten Software und der
Statusanzeige im Normalbetrieb werden noch die folgenden Betriebszustände am Display angezeigt:
Displayanzeige
Rev. 01
5 H2S-Konzentration in ppm
6 Temperatur in °C
7 bei dieser Gerätevariante nicht verwendet
8 verbleibende Tage bis zur nächsten Kalibrierung
des Sensormoduls
Transportmodus, kein Sensormodul eingesetzt
Magnetschalter betätigt
Aufbau der BLE Verbindung zwischen Sensormodul und
myDatasensH2S World LTE-M EX
Kapitel 9 Benutzerschnittstellen
Erklärung
61
