7. Setzen Sie das Sensormodul in den Kalibrieradapter BLE Sensormodul (300665), der bereits mit der
Gasentnahmestation verbunden sein sollte, ein.

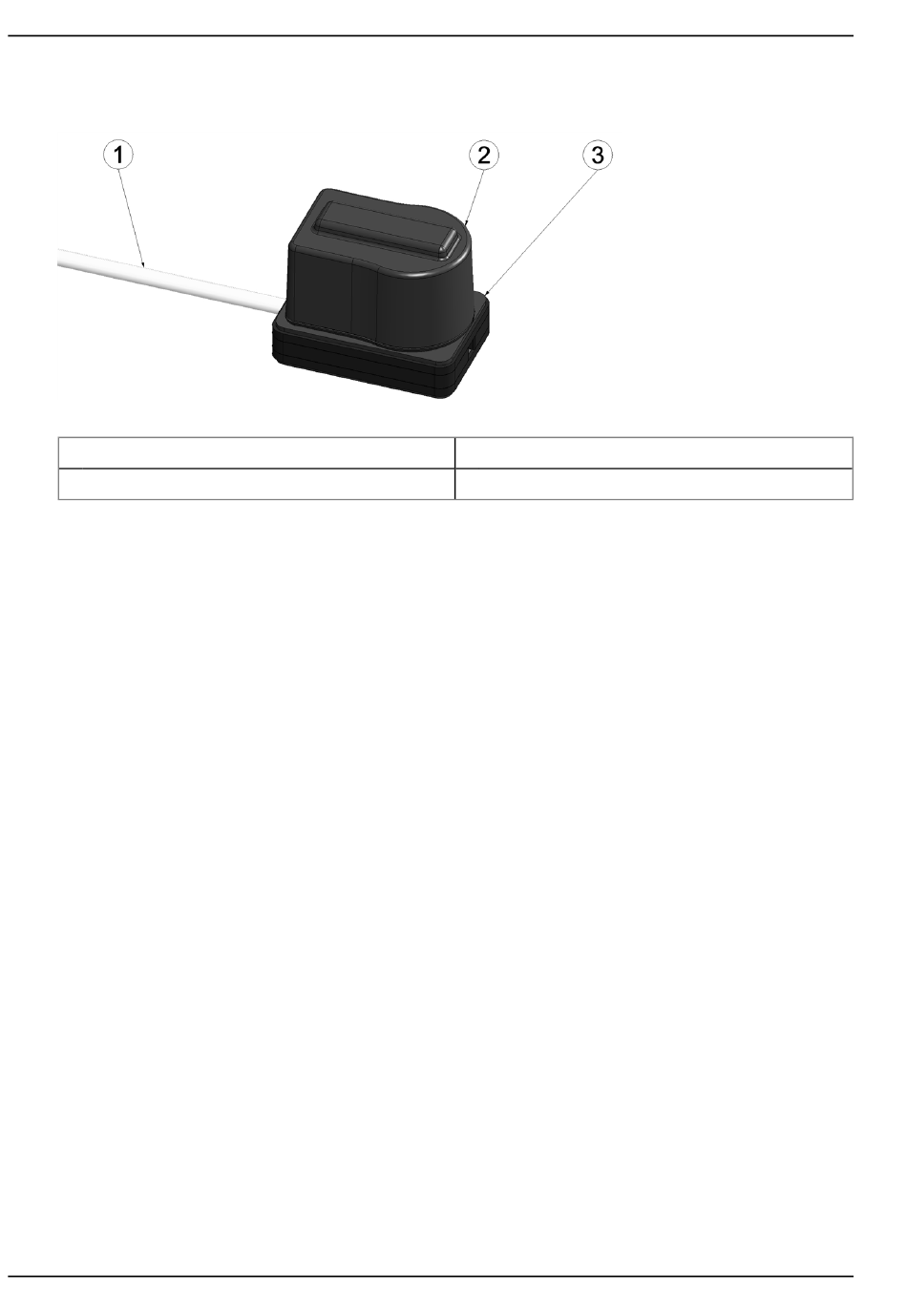

Sensormodul in den Kalibrieradapter einsetzen
1 Schlauch zur Gasentnahmestation
2 Sensormodul
8. Vergewissern Sie sich, dass für den oberen Referenzpunkt der Konzentrationswert des Gases
eingetragen ist, das Sie für die Kalibrierung verwenden (Empfehlung: 30-150ppm). Stellen Sie den
Durchflussregler für das Kalibriergas auf 0,5l/min. und begasen Sie das Gerät für 5 min. Danach
drücken Sie den Button zum Übernehmen des oberen Referenzpunktes (siehe "Karteireiter
"Calibration" " auf Seite 149).
Hinweis: Sollten die ermittelten Kalibrierwerte außerhalb des gültigen Bereichs liegen wird
dies mittels einer entsprechenden Meldung durch das DeviceConfig angezeigt. Das
Kalibrierprotokoll wird in diesem Fall mittels eines Wasserzeichens mit dem Text „FAILED" als
ungültig markiert. Es ist davon auszugehen, dass der H2S-Sensor defekt ist. Wenden Sie sich
in diesem Fall an den Hersteller (siehe "Kontaktinformationen" auf Seite 181).
9. Drücken Sie den Button „Save", um die ermittelten Werte für Offset und Steigung ins Sensormodul zu
übernehmen (siehe "Karteireiter "Calibration" " auf Seite 149). Dabei wird aus Gründen der
Nachverfolgbarkeit auch ein Kalibrierprotokoll erzeugt, wobei sich zunächst ein Dialogfenster öffnet in
das noch zusätzliche Informationen eingegeben werden können. Wird dieses Fenster mit "OK"
geschlossen, erfolgt der Ausdruck des Protokolls. Dabei wird automatisch immer der Standarddrucker
ohne weitere Rückfrage verwendet. Es ist auch möglich, einen Pdf-Writer zu verwenden.
