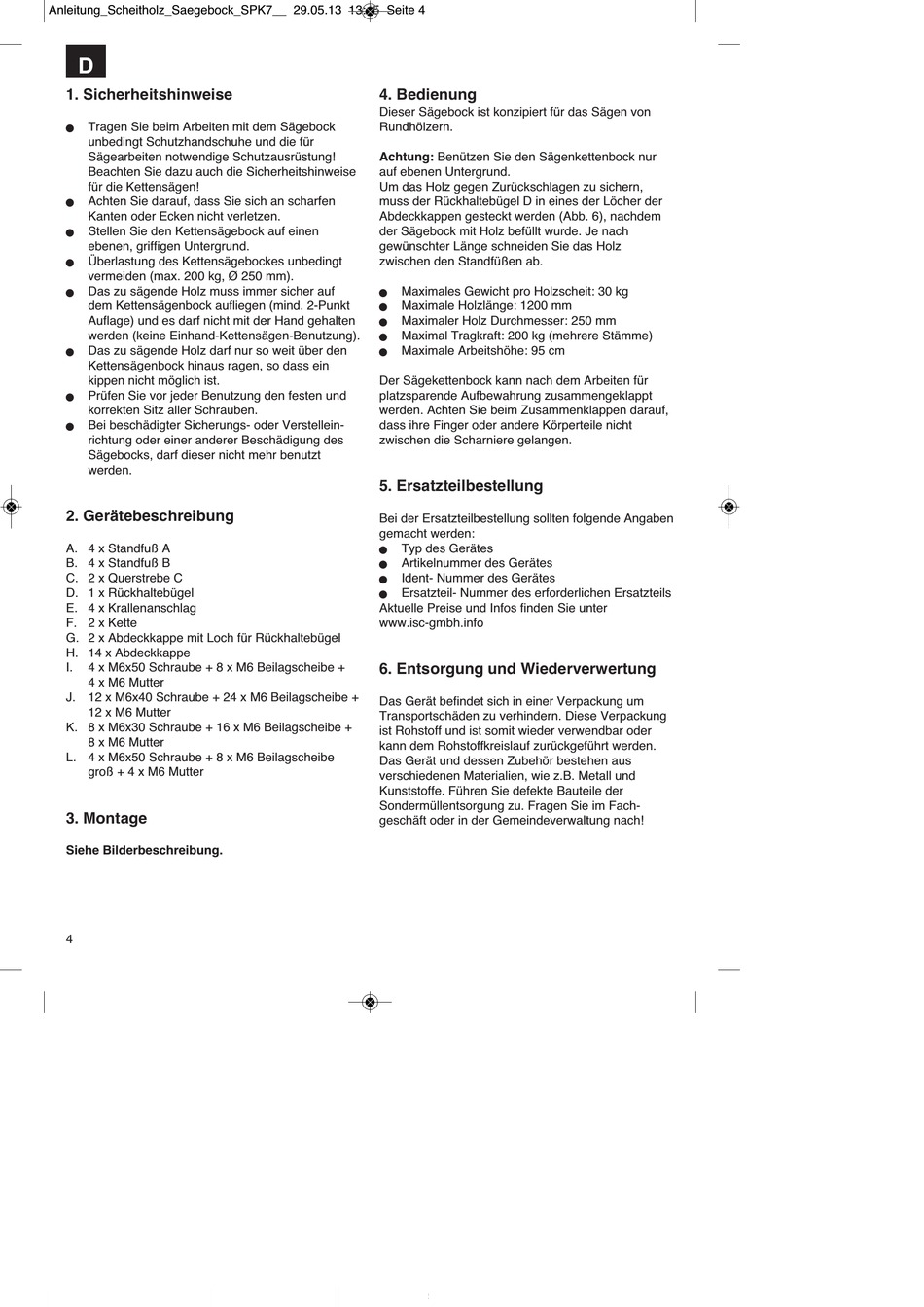

D
1. Sicherheitshinweise
Tragen Sie beim Arbeiten mit dem Sägebock
n
unbedingt Schutzhandschuhe und die für
Sägearbeiten notwendige Schutzausrüstung!
Beachten Sie dazu auch die Sicherheitshinweise
für die Kettensägen!
Achten Sie darauf, dass Sie sich an scharfen
n
Kanten oder Ecken nicht verletzen.
Stellen Sie den Kettensägebock auf einen
n
ebenen, griffigen Untergrund.
Überlastung des Kettensägebockes unbedingt
n
vermeiden (max. 200 kg, Ø 250 mm).
Das zu sägende Holz muss immer sicher auf
n
dem Kettensägenbock aufliegen (mind. 2-Punkt
Auflage) und es darf nicht mit der Hand gehalten
werden (keine Einhand-Kettensägen-Benutzung).
Das zu sägende Holz darf nur so weit über den
n
Kettensägenbock hinaus ragen, so dass ein
kippen nicht möglich ist.
Prüfen Sie vor jeder Benutzung den festen und
n
korrekten Sitz aller Schrauben.
Bei beschädigter Sicherungs- oder Verstellein-
n
richtung oder einer anderer Beschädigung des
Sägebocks, darf dieser nicht mehr benutzt
werden.
2. Gerätebeschreibung
A. 4 x Standfuß A
B. 4 x Standfuß B
C. 2 x Querstrebe C
D. 1 x Rückhaltebügel
E. 4 x Krallenanschlag
F. 2 x Kette
G. 2 x Abdeckkappe mit Loch für Rückhaltebügel
H. 14 x Abdeckkappe
I. 4 x M6x50 Schraube + 8 x M6 Beilagscheibe +
4 x M6 Mutter
J. 12 x M6x40 Schraube + 24 x M6 Beilagscheibe +
12 x M6 Mutter
K. 8 x M6x30 Schraube + 16 x M6 Beilagscheibe +
8 x M6 Mutter
L. 4 x M6x50 Schraube + 8 x M6 Beilagscheibe
groß + 4 x M6 Mutter

3. Montage

Siehe Bilderbeschreibung.
4

4. Bedienung

Dieser Sägebock ist konzipiert für das Sägen von
Rundhölzern.
Achtung: Benützen Sie den Sägenkettenbock nur
auf ebenen Untergrund.
Um das Holz gegen Zurückschlagen zu sichern,
muss der Rückhaltebügel D in eines der Löcher der
Abdeckkappen gesteckt werden (Abb. 6), nachdem
der Sägebock mit Holz befüllt wurde. Je nach
gewünschter Länge schneiden Sie das Holz
zwischen den Standfüßen ab.
Maximales Gewicht pro Holzscheit: 30 kg
n
Maximale Holzlänge: 1200 mm
n
Maximaler Holz Durchmesser: 250 mm
n
Maximal Tragkraft: 200 kg (mehrere Stämme)
n
Maximale Arbeitshöhe: 95 cm
n
Der Sägekettenbock kann nach dem Arbeiten für
platzsparende Aufbewahrung zusammengeklappt
werden. Achten Sie beim Zusammenklappen darauf,
dass ihre Finger oder andere Körperteile nicht
zwischen die Scharniere gelangen.
5. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden:
Typ des Gerätes
n
Artikelnummer des Gerätes
n
Ident- Nummer des Gerätes
n
Ersatzteil- Nummer des erforderlichen Ersatzteils
n
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
6. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im Fach-
geschäft oder in der Gemeindeverwaltung nach!
