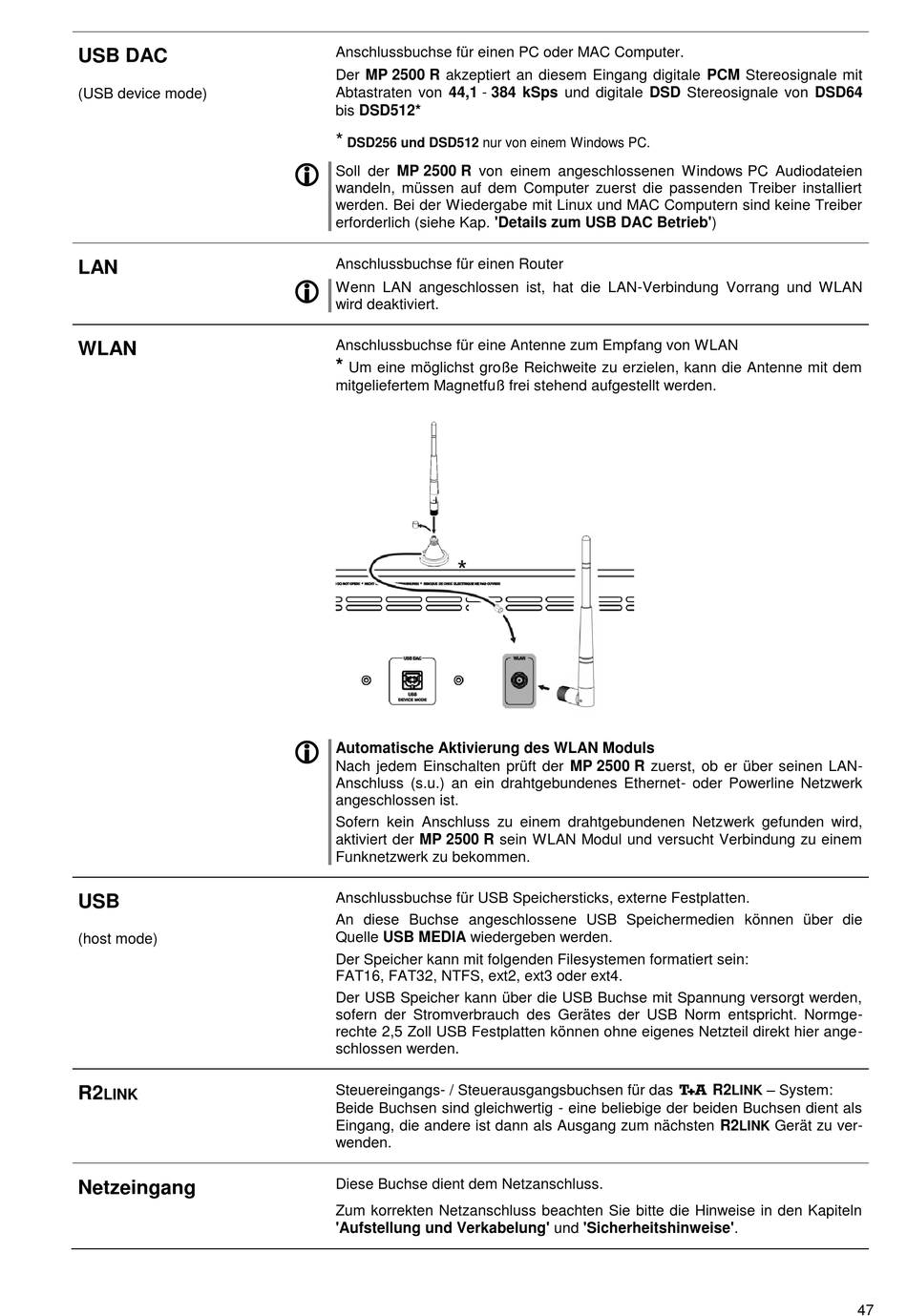

T+A 2000 R Serie Betriebsanleitung Seite 47

USB DAC
(USB device mode)
LAN
WLAN
USB
(host mode)
R2
LINK
Netzeingang
Anschlussbuchse für einen PC oder MAC Computer.
Der MP 2500 R akzeptiert an diesem Eingang digitale PCM Stereosignale mit
Abtastraten von 44,1 - 384 kSps und digitale DSD Stereosignale von DSD64
bis DSD512*
*
DSD256 und DSD512 nur von einem Windows PC.

Soll der MP 2500 R von einem angeschlossenen Windows PC Audiodateien
wandeln, müssen auf dem Computer zuerst die passenden Treiber installiert
werden. Bei der Wiedergabe mit Linux und MAC Computern sind keine Treiber
erforderlich (siehe Kap. 'Details zum USB DAC Betrieb')
Anschlussbuchse für einen Router

Wenn LAN angeschlossen ist, hat die LAN-Verbindung Vorrang und WLAN
wird deaktiviert.
Anschlussbuchse für eine Antenne zum Empfang von WLAN
*
Um eine möglichst große Reichweite zu erzielen, kann die Antenne mit dem
mitgeliefertem Magnetfuß frei stehend aufgestellt werden.

Automatische Aktivierung des WLAN Moduls
Nach jedem Einschalten prüft der MP 2500 R zuerst, ob er über seinen LAN-
Anschluss (s.u.) an ein drahtgebundenes Ethernet- oder Powerline Netzwerk
angeschlossen ist.
Sofern kein Anschluss zu einem drahtgebundenen Netzwerk gefunden wird,
aktiviert der MP 2500 R sein WLAN Modul und versucht Verbindung zu einem
Funknetzwerk zu bekommen.
Anschlussbuchse für USB Speichersticks, externe Festplatten.
An diese Buchse angeschlossene USB Speichermedien können über die
Quelle USB MEDIA wiedergeben werden.
Der Speicher kann mit folgenden Filesystemen formatiert sein:
FAT16, FAT32, NTFS, ext2, ext3 oder ext4.
Der USB Speicher kann über die USB Buchse mit Spannung versorgt werden,
sofern der Stromverbrauch des Gerätes der USB Norm entspricht. Normge-
rechte 2,5 Zoll USB Festplatten können ohne eigenes Netzteil direkt hier ange-
schlossen werden.
Steuereingangs- / Steuerausgangsbuchsen für das  R2
Beide Buchsen sind gleichwertig - eine beliebige der beiden Buchsen dient als
Eingang, die andere ist dann als Ausgang zum nächsten R2
wenden.
Diese Buchse dient dem Netzanschluss.
Zum korrekten Netzanschluss beachten Sie bitte die Hinweise in den Kapiteln
'Aufstellung und Verkabelung' und 'Sicherheitshinweise'.
– System:
LINK
Gerät zu ver-
LINK
47
