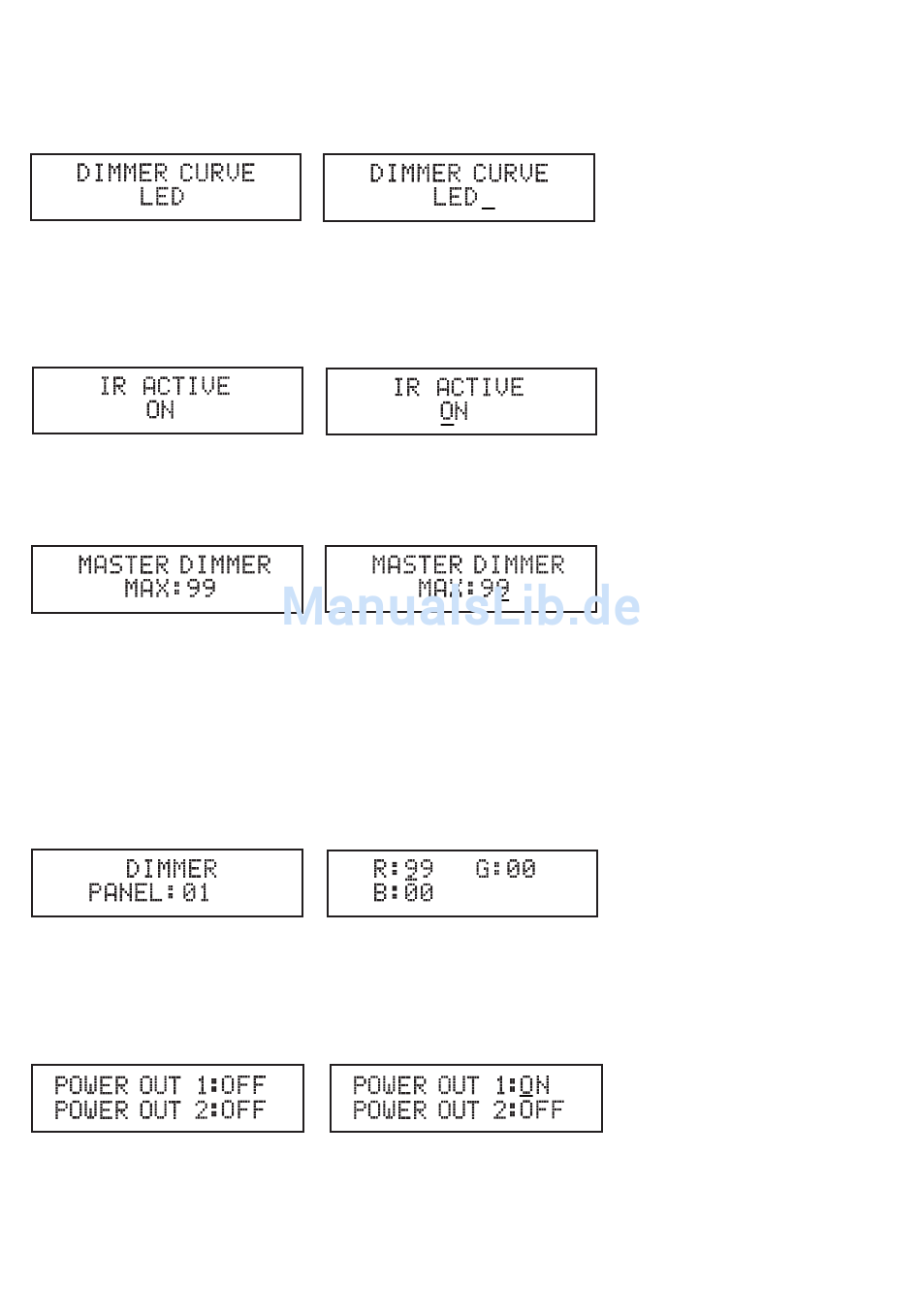

DIMMER CURVE
Za pomocą dwóch trybów „DIMMER CURVE LED" i „DIMMER CURVE HALOGEN" można ustawić, w jaki sposób reflektory mają reagować na nagłe, duże
skoki wartości ściemniania DMX w trybie DMX (zmiana wartości DMX bezpośrednio z 000 na 255 i odwrotnie). W trybie „LED" reflektory reagują na zmianę
wartości natychmiast, bez opóźnień, a w trybie „HALOGEN" podobnie jak lampa halogenowa z niewielkim opóźnieniem (rozżarzenie i wygaśnięcie). Naciskać
przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „DIMMER CURVE". Po naciśnięciu przycisku ENTER kursor przesunie się do dolnego wiersza
wyświetlacza. Za pomocą przycisków UP i DOWN można ustawić żądany tryb. Potwierdzić ustawienie za pomocą przycisku ENTER.
IR ACTIVE
W trybie „IR ACITVE" możliwe jest sterowanie instalacją oświetleniową MultiPar wyłącznie za pomocą dołączonego pilota na podczerwień. Aby
przełączyć instalację świetlną na sterowanie w tym trybie, należy naciskać przycisk MODE, dopóki na wyświetlaczu nie pojawi się napis „IR ACTIVE".
Następnie nacisnąć przycisk ENTER (kursor przesunie się wówczas do dolnego wiersza wyświetlacza) i za pomocą przycisków UP i DOWN wybrać
„ON". Potwierdzić ustawienie za pomocą przycisku ENTER. Aby móc sterować instalacją w trybie DMX, za pomocą pedału nożnego lub w trybie
standalone, należy w podobny sposób wybrać dla trybu „IR ACITIVE" ustawienie „OFF".
MASTER DIMMER
Za pomocą funkcji „MASTER DIMMER" można ustawić podstawową jasność instalacji oświetleniowej w trybie pracy standalone. Naciskać przycisk
MODE, dopóki na wyświetlaczu nie pojawi się napis „MASTER DIMMER". Następnie nacisnąć przycisk ENTER (kursor przesunie się wówczas do
dolnego wiersza wyświetlacza), za pomocą przycisków UP i DOWN ustawić żądaną jasność podstawową (00–99) i potwierdzić ustawienie za pomocą
przycisku ENTER.
DIMMER
W trybie „DIMMER" można za pomocą kombinacji kolorów ustawić indywidualny, statyczny kolor dla każdego z czterech reflektorów. Naciskać przycisk
MODE, dopóki na wyświetlaczu nie pojawi się napis „DIMMER". Następnie nacisnąć przycisk ENTER i za pomocą przycisków UP i DOWN wybrać żądany
reflektor (PANEL) 1–4 oraz potwierdzić przyciskiem ENTER. Na wyświetlaczu pojawią się wartości jasności poszczególnych kolorowych diod LED (R
= czerwony, G = zielony, B = niebieski) wybranego reflektora w zakresie od 00 do 99. Kursor znajduje się w polu „R", w górnym wierszu. Za pomocą
przycisków UP i DOWN można ustawić wartość jasności czerwonych diod LED. Po naciśnięciu przycisku ENTER wprowadzone ustawienie zostanie
potwierdzone, a kursor przesunie się do pola „G", w którym można ustawić wartość dla zielonych diod LED. Ponownie użyć przycisków UP i DOWN, aby
ustawić żądaną wartość jasności. W analogiczny sposób można ustawić wartości dla niebieskich (B) diod LED. Po potwierdzeniu wartości dla niebieskich
diod LED poprzez naciśnięcie przycisku ENTER na wyświetlaczu ponownie pojawi się napis „DIMMER". Można teraz wybrać jeden z czerech reflektorów
w celu ustawienia kolorów w sposób opisany powyżej.
POWER OUT 1/2
Dwa gniazda wtyczka z uziemieniem POWER OUT 1 i 2 można za pomocą ustawień menu niezależnie włączać i wyłączać. Naciskać przycisk MODE,
dopóki na wyświetlaczu nie pojawi się napis „POWER OUT 1 - POWER OUT 2". Następnie nacisnąć przycisk ENTER. Kursor pojawi się w górnym
wierszu wyświetlacza. Za pomocą przycisków UP i DOWN można wyłączyć (ON) lub wyłączyć (OFF) gniazdo wtyczka z uziemieniem POWER OUT 1.
Po ponownym naciśnięciu przycisku ENTER (kursor przesunie się wówczas do dolnego wiersza wyświetlacza) można w sposób opisany powyżej
włączyć lub wyłączyć gniazdo wtyczka z uziemieniem POWER OUT 2. Zatwierdzić wprowadzone dane za pomocą przycisku ENTER.
