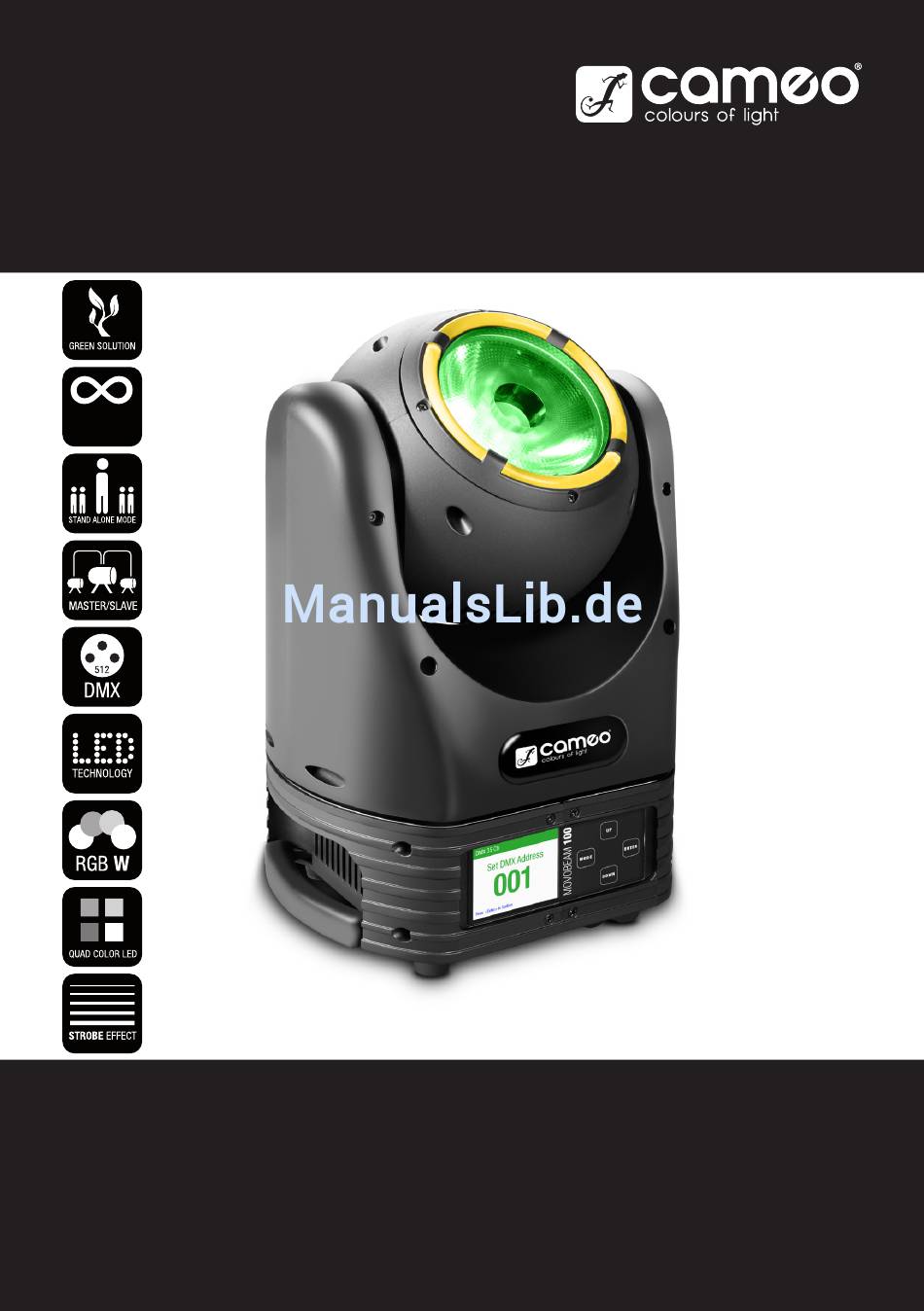

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO UNLIMITED ROTATION MOVOBEAM 100 UNLIMITED ROTATION BEAM MOVING HEAD WITH LED RING CLMB100...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 36-37 INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROLS AND INDICATORS CONEXIONES, CONTROLES E INDICADORES OPERATION 6-10 39-43 DIMMER CURVES CURVAS DE ATENUACIÓN SETTING UP AND MOUNTING INSTALACIÓN Y MONTAJE DMX TECHNOLOGY TECNOLOGÍA DMX... -
Seite 14: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 15: Einführung
Orte meiden, an denen Stroboskope eingesetzt werden. EINFÜHRUNG Der Cameo MovoBeam 100 ist ein ultraschneller Moving Head mit unbegrenzter Pan- und Tilt-Bewegung, 16-Bit-Auflösung und 3.000 Hz Wiederholrate. Eine 60 Watt starke COB Quad-LED erzeugt satte RGBW-Farben, frische Pastelltöne und lebendige Weißabstufungen mit Beam 5,5°... -
Seite 16: Anschlüsse, Bedien- Und Anzeigeelemente
Blaue Netzeingangsbuchse. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Anschluss über das mitgelieferte Netzkabel. POWER OUT Weiße Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Seite 17: Bedienung
Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs und des Motoren-Resets „Welcome to Cameo“ und die Softwareversion im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor angewählt war, wird aktiviert. - Seite 18 SLAVE BETRIEBSART EINSTELLEN (Slave) Durch Drücken auf MODE gelangen Sie in das Auswahl-Menü für die Systemeinstellungen. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menü-Punkt „MODE“ aus (farbig hinterlegt) und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von UP und DOWN den Untermenüpunkt „Slave“...
- Seite 19 STATIC 0% to 100% Pan fine 0% to 100% Endless Pan No function Forward rotation fast -> slow Stop Backward rotation slow -> fast Tilt 0% to 100% Tilt fine 0% to 100% Endless Tilt No function Forward rotation fast -> slow Stop Backward rotation slow ->...
- Seite 20 Colour Ring Macro Colour off Colour Macro 1 (Colour Jump) Colour Macro 2 (Red 1 Step) Colour Macro 3 (Green 1 Step) Colour Macro 4 (Blue 1 Step) Colour Macro 5 (Yellow 1 Step) Colour Macro 6 (Cyan 1 Step) Colour Macro 7 (Magenta 1 Step) Colour Macro 8 (2step Magenta Yellow) Colour Macro 9 (2step Red Green)
-
Seite 21: Dimmerkurven
Tilt Rev Tilt Reverse Normal = keine Umkehrung der Tilt Bewegungsrichtung Reverse = Umkehrung der Tilt Bewegungsrichtung Feedback Positionskorrektur = automatische Positionskorrektur aktiviert = automatische Positionskorrektur deaktiviert Fan Control Lüftergeschwindigkeit Regular = maximale Helligkeit bei normaler Lüfterfunktion Silent = falls notwendig, reduzierte Helligkeit bei leisem Lüfter Mov Blackout Automatischer Blackout bei Kopfbewegung... -
Seite 22: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf den Bühnenboden etc. gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe des mitgelieferten Omega-Bügels (bitte ausschließlich den Original-Montagebügel nutzen), sichern Sie das Gerät mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (A). Wichtiger Hinweis: Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. -
Seite 23: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT- Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 24: Technische Daten
TECHNISCHE DATEN Modellbezeichnung: CLMB100 Produktart: LED Moving Light Typ: Moving Head Farbspektrum: RGBW LED Anzahl: LED Typ: 60 W COB Wiederholrate: 3000 Hz Abstrahlwinkel: Beam 5,5°, Field 8,5° LED Farbring: 4 Segmente RGB DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 4-Kanal, 15-Kanal, 35-Kanal DMX Funktionen:... - Seite 76 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
