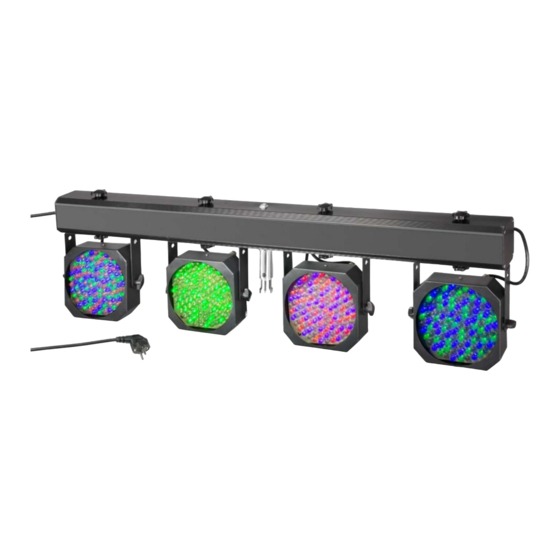

Inhaltszusammenfassung für Cameo LED Multi PAR

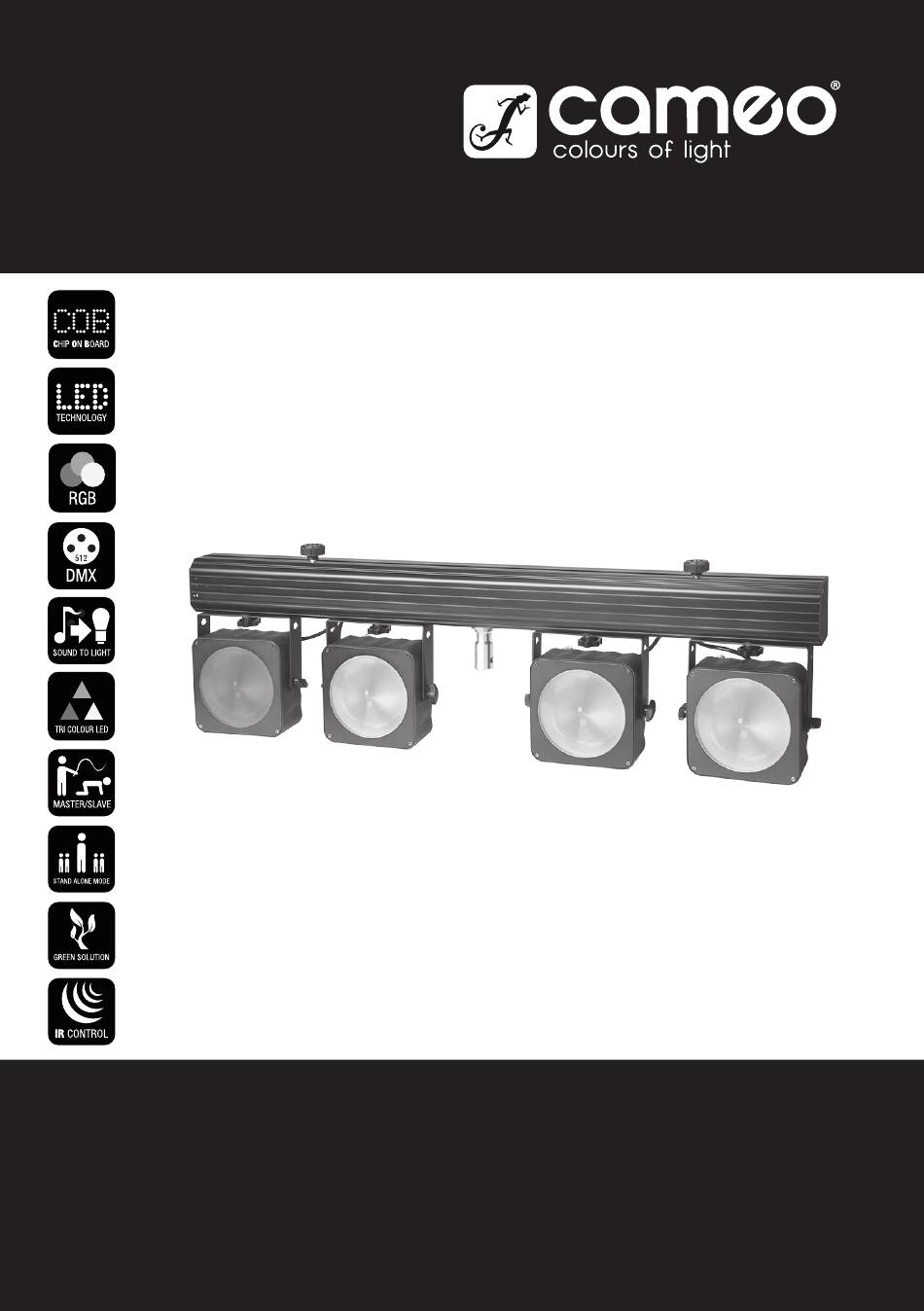

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO LED Multi PAR lED lighting SEt CLMPARCOB1...
- Seite 2 50° Abstrahlwinkel sind mit ultrahellen 30 Watt COB-LEDs für eine intensive RGB-Farbmischung bestückt und horizontal wie vertikal ausrichtbar. Die Cameo CLMPARCOB1 ist über die mitgelieferte Infrarot-Fernbedienung, ein LC-Display und 4 Tasten oder einen optionalen Fußschalter vielseitig steuerbar. Acht DMX-Modi mit zahlreichen Funktionen und effektiven Programmen, Master-, Slave- und Standalone-Betrieb sowie ein integriertes Mikrofon zur Musiksteuerung sorgen für höchste...
- Seite 3 LED Multi PAR lED-liChtAnlAgE CLMPARCOB1...
-
Seite 4: Sicherheitshinweise
SiChERhEitSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 5 SiChERhEitSHINWEISE: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.
- Seite 6 LEDs auszeichnet. Die Intensität der drei Farbgruppen (Rot, Grün, Blau) kann unabhängig voneinander gesteuert werden und ermöglicht auf diese Weise eine unbegrenzte Zahl unterschiedlicher Farben. Die Cameo Multipar LED-Lichtanlage lässt sich sowohl als Standalone-Gerät, via IR Fernbedienung und Fußschalter, als auch im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-...
-
Seite 7: Bedien- Und Anzeigeelemente
BEDiEn- unD AnZEigEElEMEntE:... - Seite 8 Betriebsspannung der Multipar Lichtanlage (Aufdruck auf der Rückseite) der in Ihrer Region geltenden Netzspannung entspricht. nEutRik POWERCOn nEtZAuSgAngSBuChSE Zur Versorgung weiterer CAMEO Lichtprodukte. Achten Sie darauf, dass die Stromaufnahme des angeschlossenen Geräts 10 Ampere nicht überschreiten darf. SiChERungShAltER WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten.
- Seite 9 Ampere nicht überschreiten darf. hAltERung 1 unD 2 Verschiebbare Halterung für die Montage von bis zu 2 weiterer Lichtstrahler wie z.B. dem CAMEO CLMOVER1. Das Gewicht der zu montierenden Lichtstrahler darf jeweils 5 kg nicht überschreiten. WICHTIGER HINWEIS: Bei der Montage von einem oder zwei zusätzlichen Lichtstrahler ist zum einen darauf zu achten, dass die gesamte Konstruktion kein Übergewicht zu einer Seite bekommt (ausgewogene...
-
Seite 10: Interne Programme
LED Lichtanlage nacheinander verschiedene Informationen im Display angezeigt: „Software Update, Please Wait...“ (nur für Servicezwecke), die Softwareversion „Software V1.xx“ und „WELCOME TO cameo“. Nach diesem Vorgang ist die Multipar Lichtanlage Betriebsbereit. MuSikStEuERung Drücken Sie die MODE-Taste so oft, bis im Display „SOUND MODE“... - Seite 11 BEDiEnung: „Flash00“ steht für Stroboskopeffekt deaktiviert, „Flash01“ für die langsamste und „Flash99“ für die schnellste Blitz- frequenz. Sobald der gewünschte Stroboskopeffekt eingestellt ist, drücken Sie auf ENTER um die Eingabe zu bestätigen. 02.DREAM 7 verschiedene Farben (Rot, Gelb, Grün, Cyan, Blau, Magenta, Weiß) die ineinander übergeblendet werden.
- Seite 12 BEDiEnung: hinWEiS Die Programme 02 bis 14 können in Laufgeschwindigkeit und Stroboskopfrequenz jeweils separat eingestellt werden. Drücken Sie ENTER so oft, bis der Cursor in der oberen Zeile des Displays erscheint und wählen Sie das gewünschte Programm 02 bis 14 mit Hilfe der UP und DOWN Tasten aus. Drücken Sie erneut ENTER um den Vorgang zu bestätigen und den Cursor in die untere Zeile zum Feld „Speedxx“...
-
Seite 13: Dimmer Curve
BEDiEnung: FlOW inVERt Die Laufrichtung von Lichtsequenzen, beispielsweise die des METEOR Programms, kann mit Hilfe der „FLOW INVERT“ Funktion umgekehrt werden. Drücken Sie die MODE Taste so oft, bis im Display „FLOW INVERT“ erscheint. Drücken Sie nun auf ENTER, der Cursor erscheint in der unteren Zeile des Displays. -
Seite 14: Master Dimmer
BEDiEnung: iR ACtiVE In der „IR ACTIVE“ Betriebsart kann die Multi Par Lichtanlage ausschliesslich über die mitgelieferte Infrarot Fernbedienung gesteuert werden. Um die Lichtanlage in dieser Betriebsart zu kontrollieren, drücken Sie die MODE Taste so oft, bis im Display „IR ACTIVE“ angezeigt wird. Dann drücken Sie ENTER, der Cursor erscheint in der unteren Zeile des Displays, und wählen mit Hilfe der UP oder DOWN Tasten „ON“... - Seite 15 BEDiEnung: DiMMER In der Betriebsart „DIMMER“ kann jeder der vier einzelnen Strahler durch Farbmischung auf eine individuelle, statische Farbe eingestellt werden. Drücken Sie die MODE Taste so oft, bis das Display „DIMMER“ anzeigt. Dann drücken Sie ENTER und wählen mit Hilfe der UP und DOWN Tasten den gewünschten Strahler (PANEL) 1 - 4 aus und bestätigen mit ENTER.
-
Seite 16: Dmx Mode
BEDiEnung: DMX MODE In diesem Menüpunkt können sowohl die DMX-Startadresse eingestellt werden, als auch in welcher DMX-Betriebsart die Multipar Lichtanlage arbeiten soll. Drücken Sie die MODE Taste so oft, bis im Display „DMX MODE“ angezeigt wird. Dann drücken Sie ENTER, der Cursor erscheint im Feld „ADDR:xxx“... -
Seite 17: Dmx Steuerung
DMX-StEuERung: 3-kAnAl-MODuS kAnAl WERt FunktiOn 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 4-kAnAl-MODuS Ch1 = Strahler 1 Ch2 = Strahler 2 Ch3 = Strahler 3 Ch4 = Strahler 4 000 - 255 Farbmakro 000 - 255... - Seite 18 DMX-StEuERung: 6-kAnAl-MODuS kAnAl WERt FunktiOn 000 - 255 Rot 1 + 2 (0 - 100%) 000 - 255 Grün 1 + 2 (0 - 100%) 000 - 255 Blau 1 + 2 (0 - 100%) 000 - 255 Rot 3 + 4 (0 - 100%) 000 - 255 Grün 3 + 4 (0 - 100%) 000 - 255...
- Seite 19 DMX-StEuERung: 8-kAnAl-MODuS 000 - 015 CH4 - CH6 16-23 R 24-31 G 32-39 B 40-47 RG 48-55 GB 56-63 RB 64-71 RGB 072 - 079 Master 000 - 127: 000 - 127: Farbe 1 Dimmer Power Out Power Out 080 - 087 (000 - 255) 1 AUS 2 AUS...
- Seite 20 DMX-StEuERung: 8-kAnAl-MODuS 168 - 175 Flow1 176 - 183 Flow2 184 - 191 Flow3 Grün 192 - 199 (000 - 255 (000 - 255 000 = Flow4 / KANAL 1: / KANAL 1: 000 - 255 keine 000 - 015) 000 - 015) 200 - 207 Funktion...
- Seite 21 DMX-StEuERung: 12-kAnAl-MODuS kAnAl WERt FunktiOn 000 - 255 Rot 1 (0 - 100%) 000 - 255 Grün 1 (0 - 100%) 000 - 255 Blau 1 (0 -100%) 000 - 255 Rot 2 (0 - 100%) 000 - 255 Grün 2 (0 - 100%) 000 - 255 Blau 2 (0 - 100%) 000 - 255...
- Seite 22 DMX-StEuERung:...
- Seite 23 DMX-StEuERung:...
-
Seite 24: Infrarot-Fernbedienung
INFRAROT FERnBEDiEnung: um die Multipar lichtanlage mit hilfe der infrarot-Fernbedienung steuern zu können, stellen Sie, wie im Absatz „iR ACtiVE“ beschrieben, die Multipar lichtanlage in die Betriebsart iR ACtiVE „On“. Funktionen der Bedientasten auf der IR-Fernbedienung: Bl (Blackout) Drücken Sie im Betrieb der Lichtanlage auf diese Taste, schalten sich alle Strahler und die beiden Schuko-Steck- dosen POWER OUT 1 und POWER OUT 2 ab. - Seite 25 INFRAROT FERnBEDiEnung: SA1 - SA4 Musikgesteuerte Farbwechselprogramme mit unterschiedlichen Farbmustern. Das Mikrofon zur Steuerung befindet sich in der Multipar Lichtanlage. POWER Out 1 / 2 Mit Hilfe dieser Tasten können die 2 in der Multipar Lichtanlage befindlichen Schuko-Steckdosen separat an- und ausgeschaltet werden.
-
Seite 26: Dmx-Verbindung
DMX-VERBinDung: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX- Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen „DMX IN“- und „DMX OUT“- Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird. - Seite 27 DMX-kABEl: hinWEiS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.
- Seite 28 tEChniSChE DAtEn: Modellbezeichnung: ClMPARCOB1 Produktart: LED Lichtanlage Typ: Multi PAR System Farbspektrum: LED Anzahl: 4 x 1 LED Typ: 30 W RGB COB Colour Abstrahlwinkel: 50° DMX-Eingang: XLR 3-Pol male DMX-Ausgang: XLR 3-Pol female DMX Modi: 3-Kanal, 4-Kanal, 5-Kanal, 6-Kanal, 7-Kanal, 8-Kanal, 12-Kanal, 17-Kanal DMX Funktionen: RGB, Stroboskop, Master Dimmer, 13 Programme,...
-
Seite 29: Garantiebestimmungen
Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 30: Haftungsbeschränkung
herstellerERKLÄRUNGEN: hAFtungSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... - Seite 31 herstellerERKLÄRUNGEN: kORREktE EntSORgung DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
- Seite 32 WWW.cameoliGht.COM adam hall Gmbh | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
