6. Montáž
6.1 Příprava
Montážní situaci si naplánujte, obzvláště vedení šňůry od dvířek k zařízení. Změřte si otvor dvířek a osaďte ho vhodnými dvířky s připravenými
vodicími lištami. Připravte si všechny komponenty. Vhodné šoupátko a vodicí kladky naleznete jako příslušenství v našem sortimentu.
6.2 Vhodné místo montáže a montážní situace
OPATRNĚ!
Nebezpečí úrazu a věcných škod v důsledku nesprávného používání!
• Netahejte za tažné lanko.
• Silový účinek vyvozený tažným lankem může způsobit poranění osob a zvířat.
• Chybným uspořádáním může dojít ke vzniku nebezpečných míst, do kterých se mohou dostat osoby nebo zvířata.
Pro elektronickou jednotku automatických dvířek ke kurníku vyberte místo s rovným a dostatečně nosným podkladem. Nezapomeňte přitom,
že při otevírání šoupátka působí na zařízení větší zátěž, než je jeho vlastní hmotnost. Místo montáže musí být chráněno před deštěm.

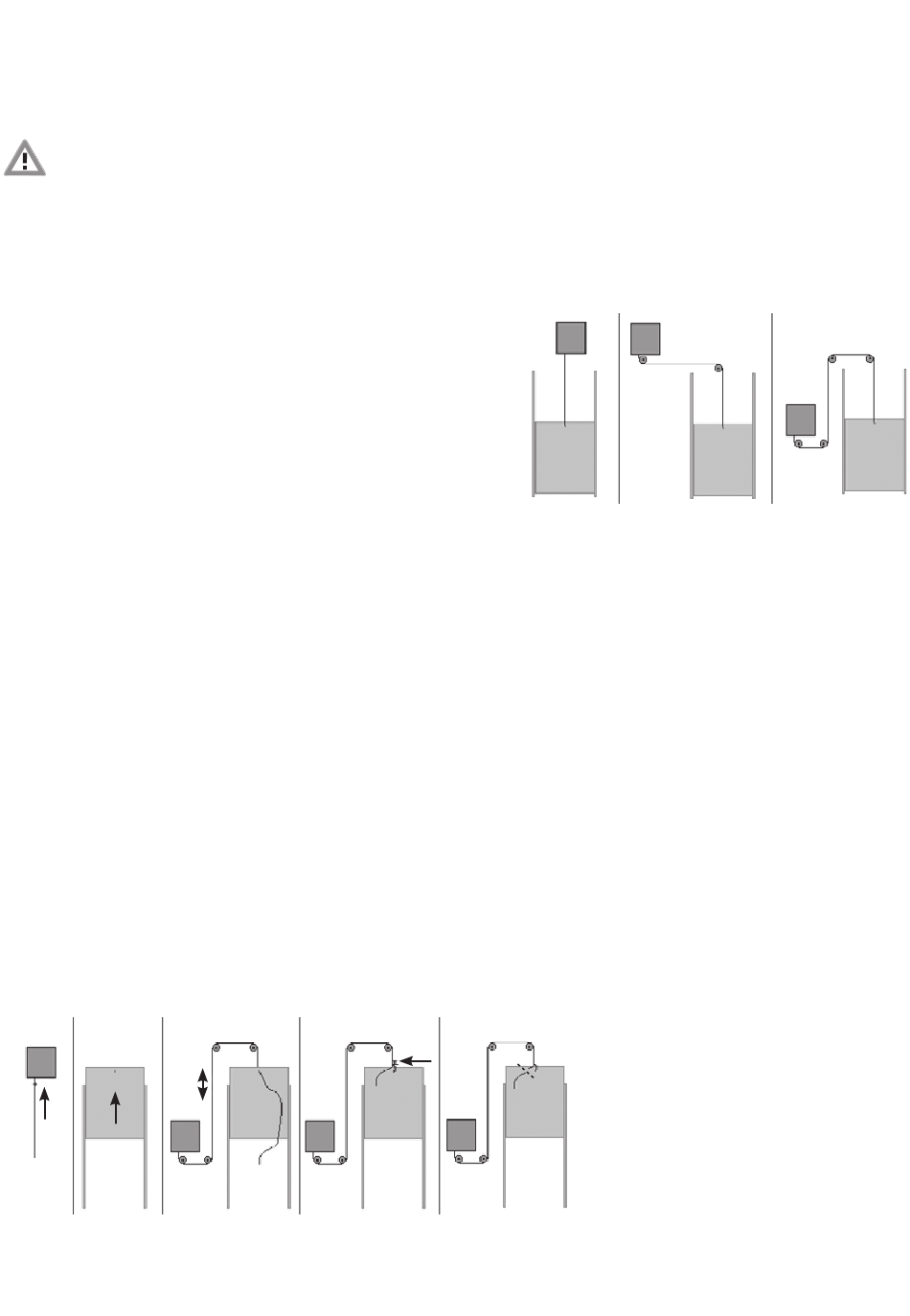

Použijte popřípadě vodicí kladky pro vedení šňůry při nepatrném posunutí
elektronické jednotky vůči otevírání vrátek. Ve vyobrazení je ukázáno několik
možností uspořádání. Elektronická jednotka se montuje vždy ve vzpřímené poloze
s vývodem šňůry na spodní straně. Šoupátko nebo první vodicí kladka musí být
namontovány tak, aby šňůra vedla ze zařízení rovně. Zařízení, resp. poslední vodicí
kladka musí být namontovány tak, aby šoupátko směřovalo rovně nahoru.
6.3 Upevnění šoupátka a elektronické jednotky
1) Upevněte na dvířka šoupátko, které naleznete v našem sortimentu
(např. č. pol. 70560 nebo 70570, 70580). Následně zkontrolujte, jestli jsou
splněny následující podmínky:
• Šoupátko má maximální hmotnost 2,5 kg.
• Šoupátko se pohybuje ve vertikálním směru a vlastní tíhou se posouvá do uzavřené polohy.
• Šoupátko má lehký chod. Pro otevření šoupátka není zapotřebí žádná velká síla a při jeho puštění se šoupátko samočinně a spolehlivě zavře.
Případně aplikujte několik kapek oleje.
• Tažná šňůra vede bez překážek od dvířek až k zařízení, aniž by se třela o cizí tělesa.
• Vodicí lišty šoupátka jsou namontovány odborně, takže šoupátko otvor do budovy uzavírá bezpečně.
• Po celé jízdní dráze šoupátka, kterou toto urazí při postupu otevírání, není vzdálenost mezi šoupátkem a stěnou budovy větší než 5 mm.
Když je šoupátko zavřené, okno budovy již není nahoru otevřené. V opačném případě hrozí nebezpečí stlačení částí těla při vysunutí
šoupátka nahoru.
• Zařízení, všechny vodicí kladky a šoupátko se nacházejí na jedné úrovni. Šňůra proto později nebude drhnout o kraje vodicích kladek.
• Všechny vodicí kladky lze otáčet bez velkého odporu.
2) Upevněte elektronickou jednotku.
6.4 Přivázání tažné šňůry
Tažnou šňůru přivažte k šoupátku. Postupujte při tom následovně (viz také následující náčrt):
1. Nejprve najeďte elektronikou do horní koncové polohy. K tomu účelu osvětlete světelný senzor.
Šňůra je navíjena do elektronické jednotky, dokud se uzel pro doraz nedostane až ke krytu jednotky.
2. Následně pohybujte šoupátkem do horní koncové polohy (šoupátko je zcela otevřeno). V horní koncové poloze ponechte trochu místa (nejméně
50 mm) pro případný doraz nebo překážky šoupátka, aby se motor včas vypnul a aby nedošlo k přetížení.
3. Tažnou šňůru spojte se šoupátkem tak, aby se šoupátko při natažené šňůře nacházelo v horní koncové poloze.
4. Šňůru zauzlujte.
5. Nakonec nůžkami odstřihněte přečnívající konec šňůry.
1 2 3 4 5
