6. Montaggio

6.1 Operazioni preliminari

Pianificare le condizioni di montaggio e in particolare il collegamento del cordoncino dalla porta all'apparecchio. Misurare l'apertura
dell'apriporta e predisporre una porta adatta con le rispettive guide. Preparare tutti i componenti. Saracinesche e rulli di rinvio adatti sono
disponibili come accessori nel nostro assortimento.
6.2 Sede e condizioni di montaggio adeguate
CAUTELA!
Pericolo di danni a persone e cose in caso di utilizzo scorretto!
• Non allungare il cordoncino.
• La forza esercitata dal cordoncino può causare lesioni a persone e animali.
• Se applicata in maniera non corretta può costituire una fonte di pericolo per le persone e gli animali.
Collocare la centralina elettronica dell'apriporta automatico per pollame in una sede di montaggio con un fondo liscio e resistente.
Durante questa operazione tenere conto del fatto che in fase di apertura della saracinesca sull'apparecchio agisce un carico più pesante
dell'elemento stesso. La sede di montaggio deve essere protetta dalla pioggia.
Se necessario utilizzare i rulli di rinvio per fare in modo che sia sufficiente un
leggero spostamento dell'unità elettronica perché la porta si apra per effetto del
cordoncino. Nell'immagine sono riportate alcune possibili disposizioni. La centralina
elettronica viene sempre montata in posizione verticale con il foro di uscita del
cordoncino sulla parte inferiore. Montare la saracinesca o il primo rullo di rinvio in
modo tale che il cordoncino fuoriesca diritto dall'apparecchio. L'apparecchio e/o il
rullo di rinvio va montato in modo tale che la saracinesca
possa essere tirata verso l'alto in posizione eretta.
6.3 Fissaggio della saracinesca e centralina elettronica
1) Fissare il cancello, per es. come può essere una delle saracinesche del nostro assortimento (codice 70560, 70570, 70580).
Al termine assicurarsi che siano soddisfatti i seguenti requisiti:
• La saracinesca ha un peso massimo di 2,5 kg.
• La saracinesca si deve spostare in verticale e raggiungere la posizione di chiusura per effetto della forza di gravità.
• La saracinesca deve poter scorrere liberamente. L'apertura della saracinesca non deve richiedere molta forza e, una volta rilasciata,
la saracinesca si deve chiudere in maniera automatica e affidabile. Se necessario applicare qualche goccia di olio.
• Il cordoncino deve poter scorrere dalla porta all'apparecchio senza sfregare su eventuali corpi estranei.
• Le guide della saracinesca devono essere montate a regola d'arte in modo che la saracinesca chiuda l'apertura dell'edificio in maniera sicura.
• Sull'intera via di corsa della saracinesca che viene attraversata durante l'operazione di apertura, la distanza tra la saracinesca e la parete
dell'edificio non è superiore a 5 mm. A saracinesca chiusa, l'apertura dell'edificio verso l'alto non è più aperta. In caso contrario si corre il
rischio che parti del corpo rimangano schiacciate durante il sollevamento della saracinesca.
• L'apparecchio, tutti i rulli di rinvio e la saracinesca vanno collocati su uno stesso piano. In questo modo il cordoncino non andrà a sfregare
sul bordo laterale dei rulli di rinvio.
• Tutti i rulli di rinvio devono poter girare senza molta resistenza.
2) Fissare la centralina elettronica.
6.4 Collegamento del cordoncino

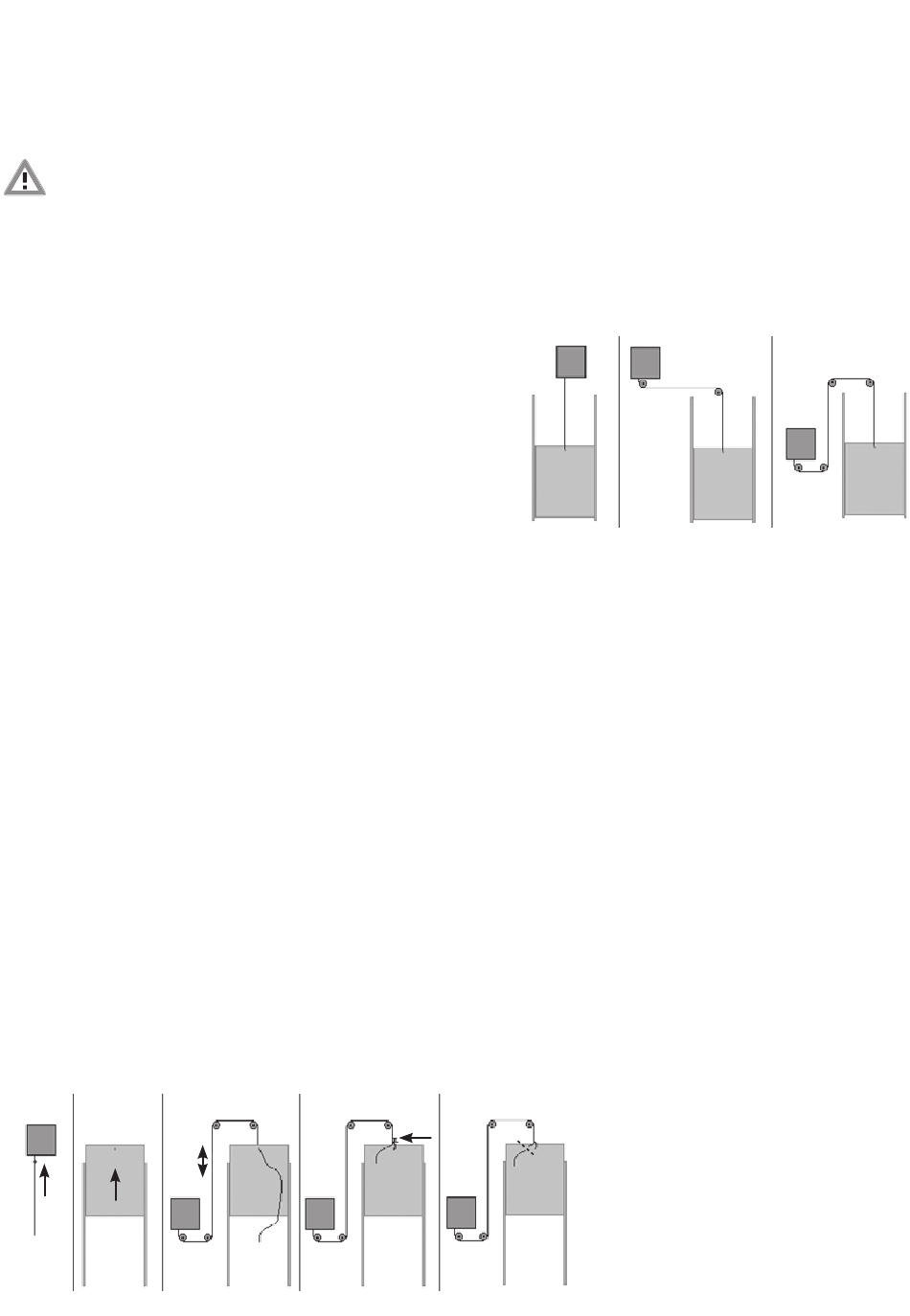

Collegare il cordoncino alla saracinesca. Procedere come segue (vedere al riguardo anche lo schizzo seguente):
1. Prima di tutto portare il comando elettronico in corrispondenza del finecorsa superiore. Illuminare il sensore di luminosità.
Il cordoncino viene avvolto nell'unità elettronica fino a quando il nodo per il finecorsa entra nell'alloggiamento.
2. Spostare la saracinesca in corrispondenza del finecorsa superiore (la saracinesca è completamente aperta). Per il finecorsa superiore lasciare
una leggera distanza (min. 50 mm) dai possibili elementi di battuta o ostacoli della saracinesca, in modo che il motore si spenga in tempo,
anticipando un eventuale sovraccarico.
3. Collegare il cordoncino con la saracinesca, in modo che la saracinesca quando il cordoncino è teso si venga a trovare nella posizione
di finecorsa superiore.
4. Fare un nodo al cordoncino.
5. Infine tagliare con un paio di forbici la lunghezza in eccedenza del cordoncino.
