6. Montaż
6.1 Czynności przygotowawcze
Zaplanować montaż, a w szczególności przebieg linki od drzwi do urządzenia. Wymierzyć otwór na drzwi do kurnika i przygotować odpowiednie
drzwi z prowadnicami szynowymi. Przygotować wszystkie elementy. Odpowiednie zasuwy i krążki zwrotne są dostępne w naszej ofercie jako
akcesoria.
6.2 Prawidłowe miejsce i warunki montażu
OSTROŻNIE!
Nieprawidłowe użytkowanie grozi urazami i szkodami materialnymi!
• Nie przedłużać linki napędowej.
• Siła linki napędowej może spowodować urazy u ludzi i zwierząt.
• Nieprawidłowe rozmieszczenie elementów może spowodować powstanie stref zagrożenia, do których mogą wejść ludzie lub zwierzęta.
Moduł elektroniki automatycznych drzwi do kurnika zamontować na równym, nośnym podłożu. Należy przy tym pamiętać, że podczas otwierania
zasuwy na urządzenie oddziałuje obciążenie większe niż jego masa własna. Miejsce montażu musi być chronione przed deszczem.

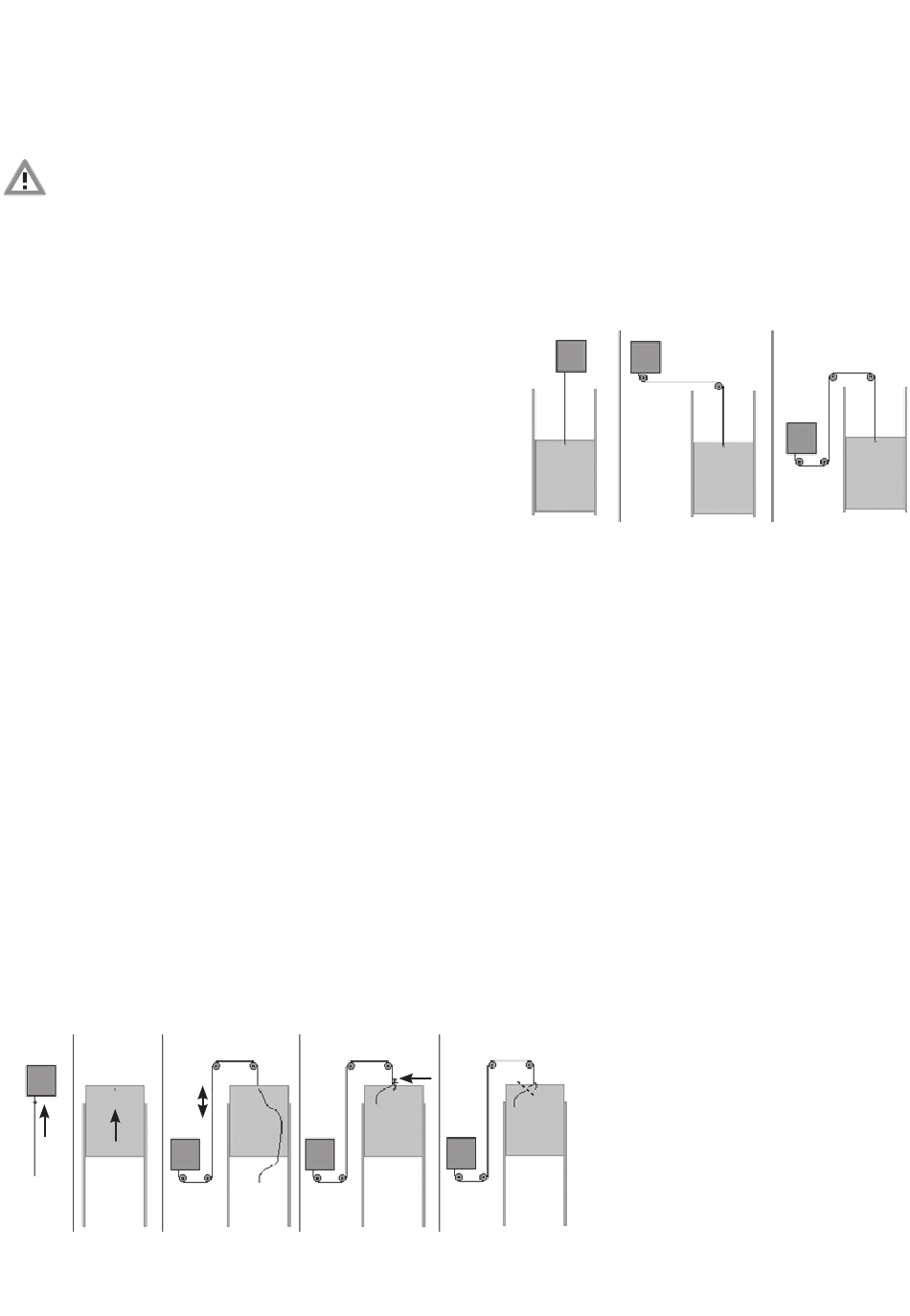

W razie potrzeby użyć krążków, aby poprowadzić linkę w przypadku lekkiego
przesunięcia modułu elektroniki względem drzwi. Na ilustracjach przedstawiono
kilka możliwości rozmieszczenia elementów. Zespół elektroniki należy montować w
pozycji pionowej, z wyjściem linki skierowanym w dół. Zasuwę lub pierwszy krążek
zwrotny należy zamontować w taki sposób, aby linka wychodziła z urządzenia w
linii prostej. Urządzenie lub ostatni krążek zwrotny zamontować tak, aby zasuwa
podnosiła się w linii prostej do góry.
6.3 Mocowanie zasuwy i modułu elektroniki
1) Zamocować drzwi lub jedną z zasuw dostępnych w naszej ofercie (produkt
70560, produkt 70570, 70580).
Następnie upewnić się, że spełnione są następujące wymagania:
• Masa zasuwy nie przekracza 2,5 kg.
• Zasuwa porusza się pionowo i zamyka się grawitacyjnie.
• Zasuwa pracuje bez oporu. Do otwarcia zasuwy nie jest konieczna duża siła, a zwolnienie zasuwy powoduje jej samoczynne i prawidłowe
zamknięcie. W razie potrzeby zastosować kilka kropel oleju.
• Linka napędowa przebiega bez przeszkód od drzwi do urządzenia, bez kontaktu z innymi przedmiotami.
• Prowadnice zasuwy są prawidłowo zamontowane, tak że zasuwa skutecznie zamyka wejście do budynku.
• Na całym odcinku ruchu wykonywanego przez zasuwę podczas otwierania odległość zasuwy od ściany budynku wynosi nie więcej niż 5 mm.
Powyżej zamkniętej zasuwy nie może być wolnej przestrzeni. W przeciwnym razie otwarcie zasuwy może spowodować zmiażdżenia części ciała.
• Urządzenie, wszystkie krążki zwrotne i zasuwa znajdują się na tym samym poziomie. Dzięki temu podczas eksploatacji linka nie będzie ocierać
się o ograniczniki boczne na krążkach zwrotnych.
• Wszystkie krążki zwrotne obracają się bez większego oporu.
2) Zamocować moduł elektroniki.
6.4 Podłączenie linki napędowej
Połączyć linkę napędową z zasuwą. W tym celu należy postępować w następujący sposób (patrz także poniższe ilustracje):
1. Najpierw przesunąć elektronikę do górnej pozycji krańcowej. W tym celu należy naświetlić czujnik światła.
Zespół elektroniki zwija linkę, aż węzeł ograniczający dotrze do obudowy.
2. Następnie przesunąć zasuwę do górnej pozycji krańcowej (całkowite otwarcie zasuwy). Pozostawić odległość zapasową górnej pozycji
krańcowej (min. 50 mm) od potencjalnego ogranicznika, czy przeszkód zasuwy, aby silnik wyłączył się przed powstaniem przeciążenia.
3. Doczepić do zasuwy linkę w taki sposób, by po jej naprężeniu zasuwa była w górnej pozycji krańcowej.
4. Zawiązać węzeł.
5. Odciąć nadmiar linki nożyczkami.
1 2 3 4 5
