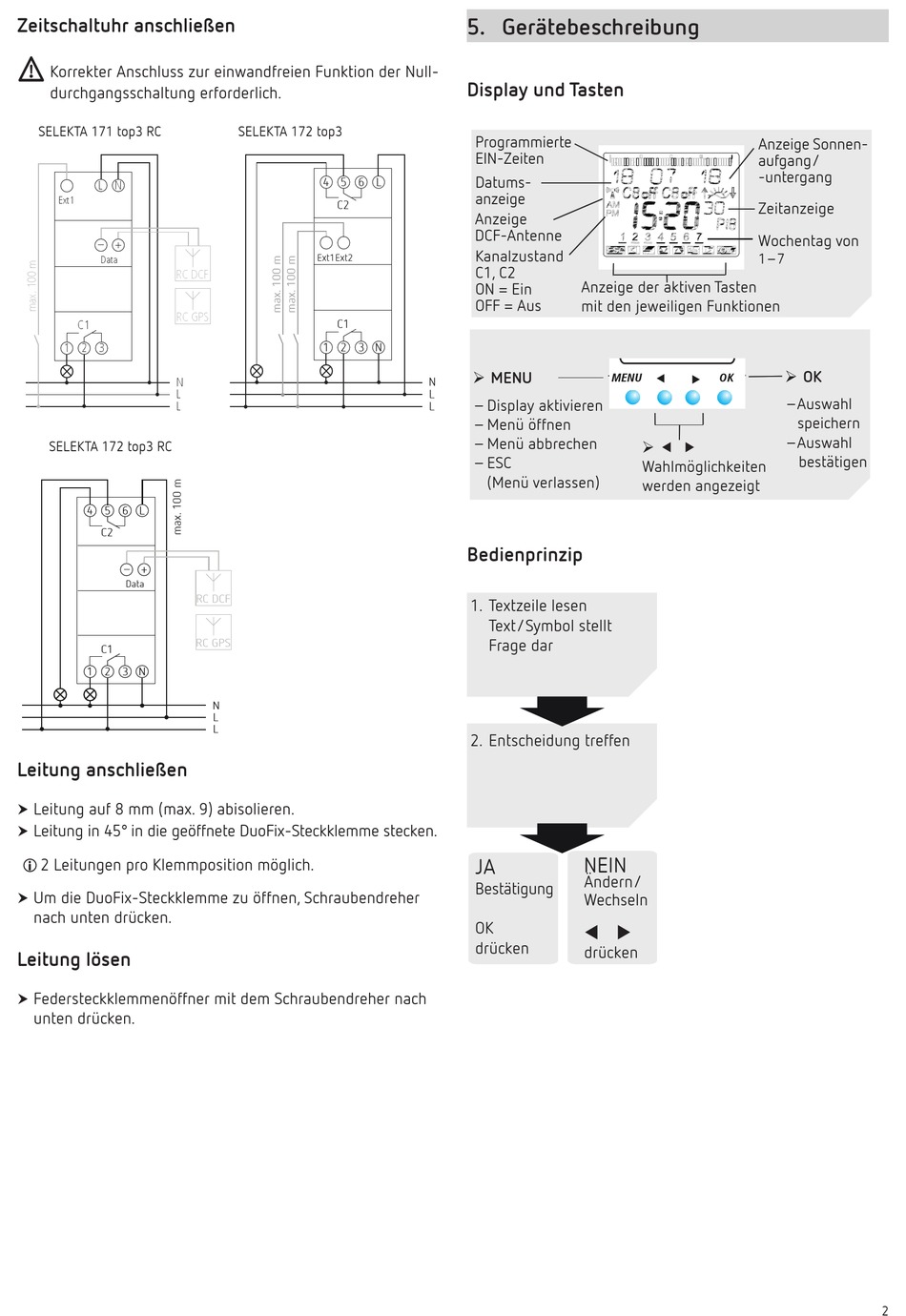

Zeitschaltuhr anschließen
!
Korrekter Anschluss zur einwandfreien Funktion der Null-
durchgangsschaltung erforderlich.
SELEKTA 171 top3 RC
L N
Ext1
– +
Data
RC DCF
RC GPS
C1
1 2 3
N
L
L
SELEKTA 172 top3 RC
4 5 6 L
C2
– +
Data
C1
1 2 3 N
Leitung anschließen
Leitung auf 8 mm (max. 9) abisolieren.
†
Leitung in 45° in die geöffnete DuoFix-Steckklemme stecken.
†
L 2 Leitungen pro Klemmposition möglich.
Um die DuoFix-Steckklemme zu öffnen, Schraubendreher
†
nach unten drücken.
Leitung lösen
Federsteckklemmenöffner mit dem Schraubendreher nach
†
unten drücken.
SELEKTA 172 top3
4 5 6 L
C2
Ext1Ext2
C1
1 2 3
RC DCF
RC GPS
N
L
L
5. Gerätebeschreibung
Display und Tasten
Programmierte
EIN-Zeiten
Datums-
anzeige
Anzeige
DCF-Antenne
Kanalzustand
C1, C2
ON = Ein
OFF = Aus
N
 MENU MENU

N
L
– Display aktivieren
L
– Menü öffnen
– Menü abbrechen
– ESC
(Menü verlassen)
Bedienprinzip
1. Textzeile lesen
Text/Symbol stellt
Frage dar
2. Entscheidung treffen
JA
Bestätigung
OK
drücken
0 6 12 18 24
Anzeige der aktiven Tasten
mit den jeweiligen Funktionen
ƒ
MENU OK
„
  
Wahlmöglichkeiten
werden angezeigt
NEIN
Ändern/
Wechseln
t u
drücken
Anzeige Sonnen-
aufgang/
-untergang
Zeitanzeige
Wochentag von
1–7
 OK
OK

–Auswahl
speichern
–Auswahl
bestätigen
2
