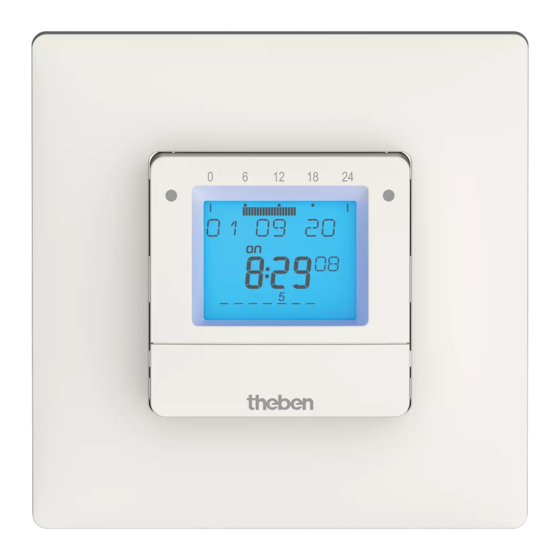

Zeitschaltuhr
DE
TR 030 top3 UP
0300130
1. Sicherheit
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
•
Die Zeitschaltuhr entspricht Typ 1 BSTU nach IEC/
EN 60730-2-7
•
Gangreserve (6 Jahre) verringert sich bei gestecktem
Bluetooth OBELISK top3 (im Batteriebetrieb)
2. Bestimmungsgemäße Verwendung
•
Digitale Zeitschaltuhr mit Wochenprogramm und 3
Sonderprogrammen
•
Schnittstelle für Bluetooth OBELISK top3
•
App-Programmierung möglich
•
Die Zeitschaltuhr ist für das zeitgesteuerte und manuelle
Schalten von Licht, Lüfter etc. vorgesehen
•
Verwendung nur in geschlossenen, trockenen Räumen
•
Die Zeitschaltuhr ist für die Wandmontage (Unterputz)
passend in ein Schalterprogramm im Innenbereich
bestimmt
3. Montage und Anschluss
Unterputzmontage
L Mit einer Standard-Unterputz-Montagedose (siehe
Abbildung)
L Empfohlene Montagehöhe von 0,8 m – 1,2 m beachten!
Spannung freischalten.
†
Zeitschaltuhr gemäß Anschlussplan anschließen.
†
Zeitschaltuhr in Unterputzdose festschrauben .
†
Abdeckrahmen auf Zeitschaltuhr setzen .
†
309712
25.09.2020
2
N
L1
L1'
!
Gerät mit einem vorgeschalteten Leitungsschutzschalter
Typ B oder C (EN 60898-1) von max. 10 A absichern.
Leitung anschließen
Leitung auf 8 mm (max. 9) abisolieren.
†
Leitung in 45° in die geöffnete DuoFix-Steckklemme stecken.
†
L 2 Leitungen pro Klemmposition möglich.
Um die DuoFix-Steckklemme zu öffnen, Schraubendreher
†
nach unten drücken.
Leitung lösen
Federsteckklemmenöffner mit dem Schraubendreher nach
†
unten drücken.
4. Gerätebeschreibung
Ø 60 mm
1
L
L
L1
N
45°
Federsteck-
klemmenöffner
Abdeckrahmen
Tasten rechts/links (als Vorwahl konfiguriert)
Display
4 Tasten, um Funktionen
auszuwählen
Bluetooth OBELISK top3
(9070130)
≥ 40 mm
1
